Co to jest układ RK3576?

RockChip RK3576 Druga generacja 8m wysokowydajna platforma AIOT to wysokowydajny procesor SOC o niskiej mocy (system-on-chip) odpowiedni do różnych scenariuszy aplikacji, takich jak komputery oparte na ramieniu, urządzenia komputerowe i osobiste urządzenia mobilne. Wykorzystuje ośmiordzeniowy procesor oparty na architekturze ARM, integruje niezależne 6TOPS (operacje TERA na sekundę) NPU (jednostka przetwarzania czterokrotnego sieci neuronowej), integruje wiele rdzeni obliczeniowych, takich jak GPU, MCU, VPU, i ma bogaty interfejs peryferyjny, aby spełnić złożone wymagania sceny w ALOT. Ponadto RK3576 obsługuje również pamięć UFS (Universal Flash Storage), zapewniając wydajne możliwości przechowywania danych i czytania.

Technologia ThinkCore poświęcona rozwojowi ARM Embedded, obecnie opracowała podstawową tablicę RK3576 i obsługuje dostosowywanie i masową produkcję

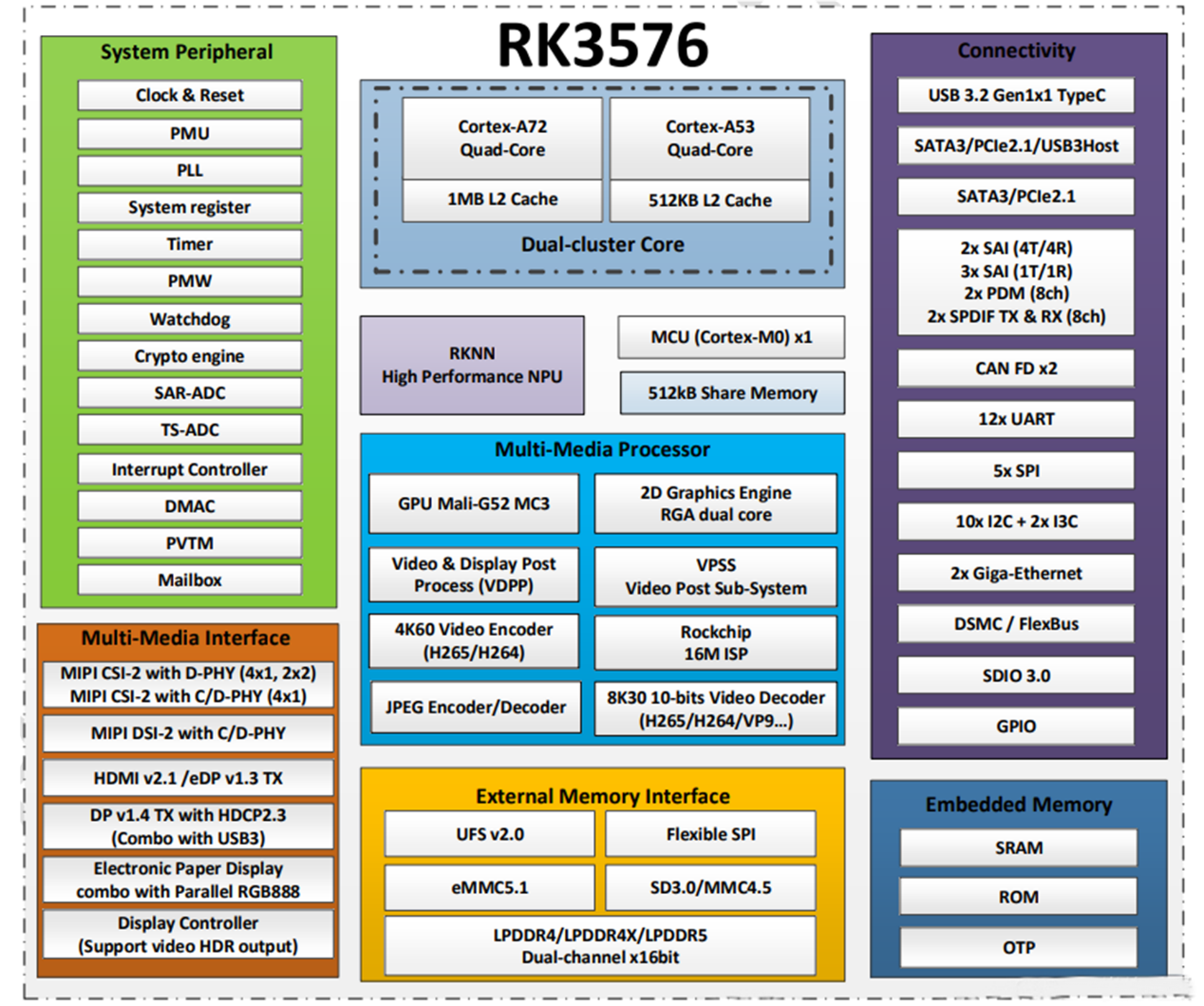

2. 2. Analiza specyfikacji RK3576

CPU:

Ośmiordzeniowy procesor ramienia z 4 rdzeniem kory-A72 (2,2 GHz) i 4 rdzeniem kory-A53 (1,8 GHz)

Zorientowana na użytkownika Cortex-M0 MCU przy 400 MHz

GPU:

ARM MALI-G52 MC3 @ 1GHZ

Obsługuje OpenGL ES 1.1, 2.0 i 3.2

Wsparcie wulkanu 1.1

Obsługuje pełny profil OpenCL 2.0

Obsługuje AFBC (kompresja buforu ramy ramienia)

DDR:

Podwójny 32-bitowy LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​Dekoder wideo AVS2

4KP120 H.265, AV1, VP9, ​​Dekoder wideo AVS2

4KP60 H.265, H.264, AV1, VP9, ​​Dekoder wideo AVS2

4KP60 H.264/H.265 enkoder wideo

Enkoder i dekoder 4KP60 MPEG

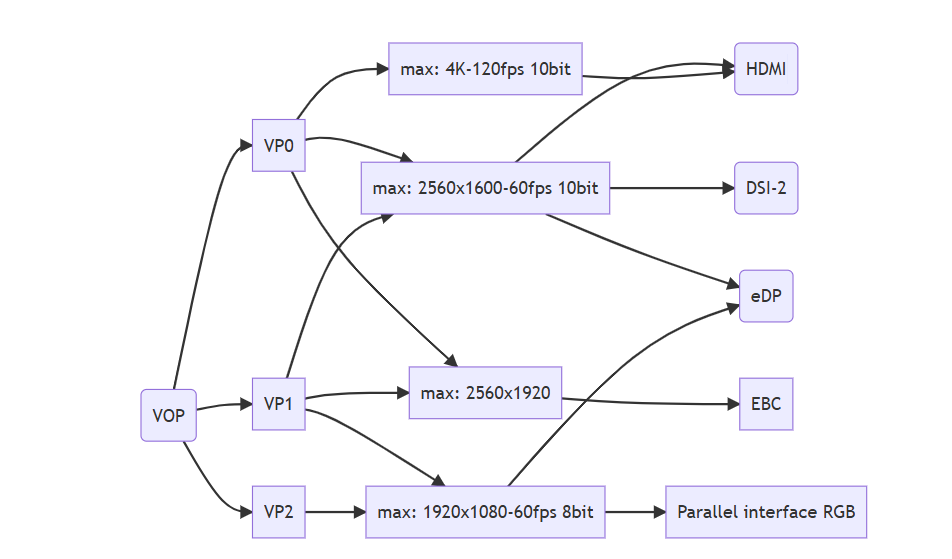

GTC:

HDMI 2.1 4KP120 /EDP 1.3 COMBO @ 4KP60 COMBO TX

MIPI DSI-2 TX @ 4K60

Displayport 1.4 TX @ 4K120

EPD (elektroniczny wyświetlacz papieru) TX @ 2560x1920

Interfejs równoległy (RGB888) TX @ 1080p60

1. Obsługa potrójnego ekranu 2,5k+2k+2k

2. 2. Podwójny ekran 4K+ 2K

NPU:

INT8 Moc obliczeniowa to 6 top

Wsparcie podwójnych rdzeni, podwójne rdzenie mogą współpracować lub niezależnie

Wsparcie INT4, INT8, INT16, FP16, BF16 i TF32 Obliczanie z wewnętrznym SRAM 1 MB

Wsparcie wielozadaniowe, wielopoziomowe Paralleal Q Obsługa Przetwarzanie Głębokie Framework: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN itp.

RGA (silnik graficzny 2D):

Silnik RockChip RGA V2.5, maksymalna rozdzielczość maksymalna podwójna rdzeń: Obraz źródłowy 8192x8192, obraz docelowy 4096x4096 Przesyłanie bloków wsporniczych i wypełnienie koloru trybu przezroczystości, w tym wypełnienie gradientu i wypełnienie wzoru

Wsparcie mieszania alfa, w tym Global Alpha, Per-Pixel Alpha i gradient

Obsługuj dowolny współczynnik skalowania nieintegera z 1/16 do 16

Wsparcie 0, 90, 180, 270

Wejście wideo

16 m Pixel ISP z HDR (do 120dB)

Obsługuje 3 interfejsy MIPI CSI-2

1 MIPI CSI-2 z D-PPHY (4x1, 2x2)

1 MIPI CS1-2 z C/D-Phy (4x1)

Dwa 4-pasmowe interfejsy D-phy v1.2

Każdy interfejs można skonfigurować jako port kanału danych 2x2

Jeden 4-pasmowy (lub 3-data tryplet) c/d-phy

D-phy to v2.0, z szybkością kanału 4,5 Gb / s

C-phy to V1.1, z szybkością trypletu wynoszącym 2,5 gSPS

Każdy port obsługuje 4 wirtualne kanały

Interfejs DVP

Jeden DVP 8/10/12

16-bit

8/10/12/16 bity, do 150 MHz Obsługa częstotliwości BT.601/BT.656 i BT.1120 VI Współpracowanie Pixel Clock, Syncal Sync i Syncing Syncing Syncing 2/4-Way Multiplexing Bejtowe Format Bejtowego BT.656/BT.1120

Składowanie

UFS 2.1 z HS-G3 (12 Gb / s)

FSPI (osiem kanałów)

EMMC 5.1

SDMMC 3.0

Kamera, jeśli

2 MIPI CSI-2 z D-PPY (może składać się z 4x1 lub 2x2)

1 MIPI CSI-2 z C/D-PPHY (4x1)

1x 8110112116-bitowy DVP

Jakość obrazu-deinterlowanie, denoising, skalowanie, silnik zarządzania, ostrość, wygładzanie krawędzi, DCI-HIST, 3D-LUT, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/pdifAsrc (2x 2ch + 2x 4ch)

Sieć

2x interfejsy RGMI, tj. Dual Gigabit Ethernet

. USB

1X USB 3,2 Gen 1, obsługuje tryb alt typu-C z displayport

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3,2 Gen1 Multipleksowany port

1 PCLE 2.1/SATA 3.1 Multipleksowany port

Inne 1/0

Can FD, I2C, SPI, UART, GPIO

Bezpieczeństwo (rozszerzenie bezpieczeństwa Trustzone ARM)

Rozszerzenie bezpieczeństwa Trustzone ARM

Bezpieczna drabina boot/klucz/OTP

Silnik Crypto (RSA, ECC, Hash, DES, AES, SHA, SM)

Pakiet:16x17 mm, 0,65 boiska, pakiet FCCSP
