RK3568 Płyta na pokład płyty głównej

Płyta thisRK3568 do płyty głównej (interfejs BTB) może być używana jako wysokowydajny komputer jednorazowy i wbudowaną płytę główną do wyświetlania, sterowania, transmisji sieci, przechowywania plików, przetwarzania krawędzi i innych scenariuszy.

Korzystając z RockChipRK3568 (klasa komercyjna)/RK3568J (klasa przemysłowa) jako główny układ, przyjmuje technologię procesów 22NM, z maksymalną częstotliwością 2,0 GHz, zintegrowane czterordzeniowe 64-bitowe kory kory-A55 i MIGIG522EE Procesor graficzny, obsługuje procesor graficzny 4K, potwierdza procesor graficzny 4K, potwierdza procesor graficzny MIG522EE. używane do lekkich zastosowań sztucznej inteligencji.

Zapewnij różnorodne kombinacje pamięci i pamięci do wyboru, zrównoważona konfiguracja sprzętowa, szeroki zakres aplikacji

Wbudowana niezależna moc obliczeniowa NPU może osiągnąć 1TOP (3568J to 512 MACNPU), może być używana do lekkich zastosowań sztucznej inteligencji.

Ma wysokie interfejsy integracji i bogatych ekspansji i jest wyposażony w podwójne porty Gigabit Ethernet, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, interfejs ekranu MIPI, interfejs kamery MIPI, interfejs audio i inne peryferyjne, które mogą zapewnić pełne odtwarzanie wydajności procesora i dalszego rozszerzenia scenariuszy użytkowych.

Oficjalnie obsługuje główny nurt Andriod 11, Debain, Ubuntu System System System i może być stosowany do różnych środowisk aplikacji.

Całkowicie open source, zapewniając oficjalne samouczki, kompletne pakiety rozwoju sterowników SDK, schematy projektowe i inne zasoby, możesz łatwo zacząć bez ślepych zaułków.

Cechy

1. Gotowy do użycia, obsługuje wiele systemów operacyjnych, niezależnie od tego, czy jest to rozwój, czy rozrywka, można go łatwo zadowolić!

2. Dual Gigabit Ethernet Interfejs, Wsparcie dynamiczne regulacja napięcia

3. Wbudowana niezależna NPU, moc obliczeniowa może osiągnąć 512 MAC/1TOPS

Obsługuje przełączanie jednego kliknięcia modeli architektury głównego nurtu, może być używane do lekkich aplikacji sztucznej inteligencji

4. Potężne możliwości analizy obrazu, łatwe dekodowanie 4K obsługuje 4K@60 klatek H.264 \ H.265 \ VP9 Dekodowanie formatu i ramka 1080p60 H.264 \ H.265 Kodowanie formatu

5. Wyświetlacz o podwójnym ekranie, wysokie rozdzielczość i przenośne

Obsługa wyświetlacza podwójnego ekranu, obsługa do 4K60 klatek + 1080p60 ramek wyjściowych obrazu w tym samym czasie

Z bogatymi interfejsami ekspansji, aby zaspokoić różne potrzeby zewnętrzne

Parametry

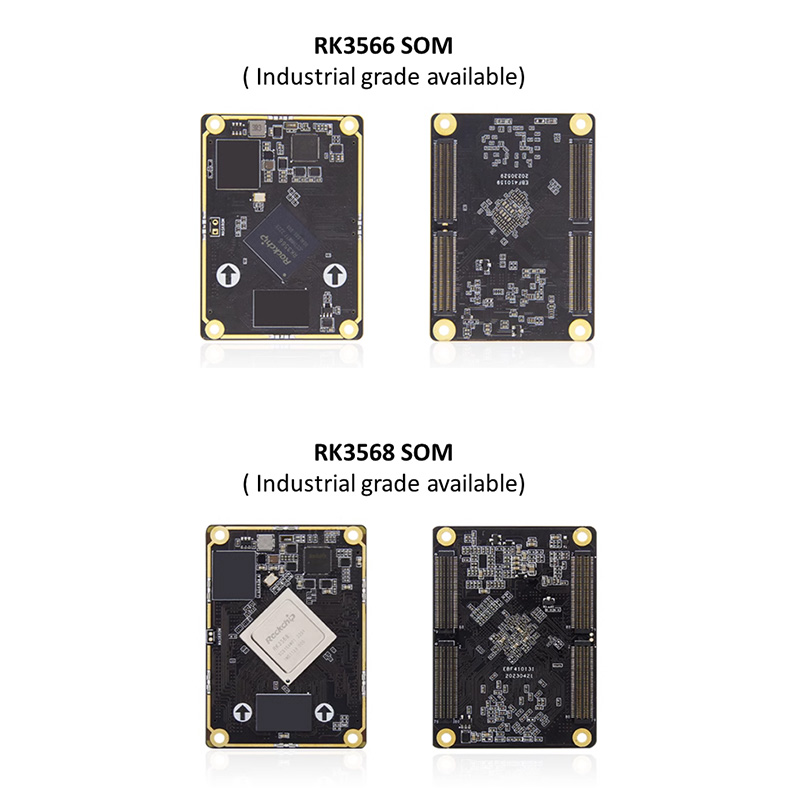

Ta płyta główna składa się z RK3568/ RK3568J Core Board+ Basoard z formą płyty do pokładu. Tak więc płyta podstawowa jest kompatybilna z naszą tablicą rdzenia RK3568/ RK3568J i RK3566/ RK3566J TARD.

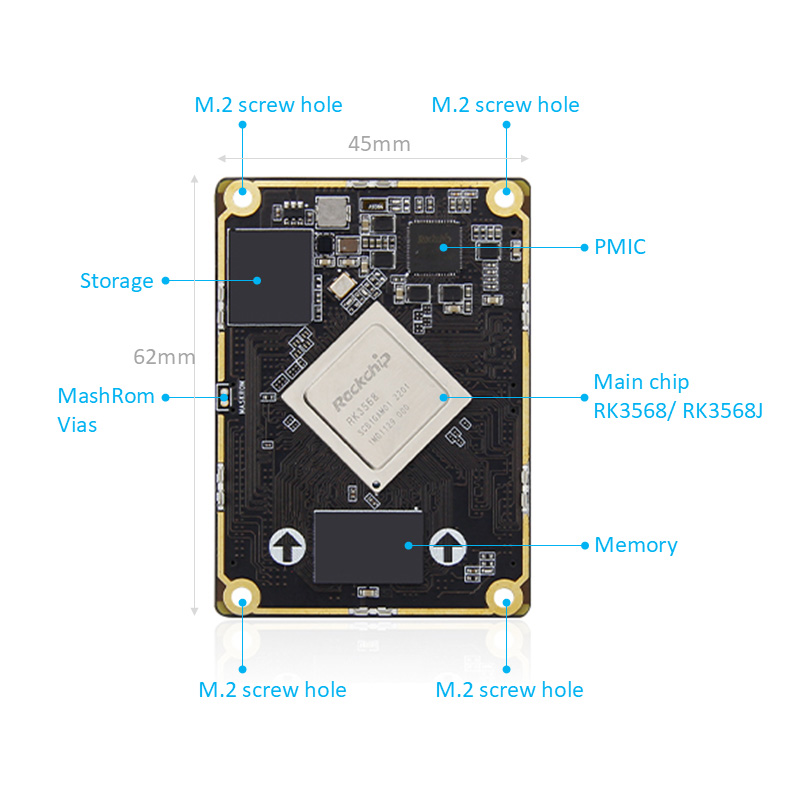

RK3568 BTB Core Board Configuration

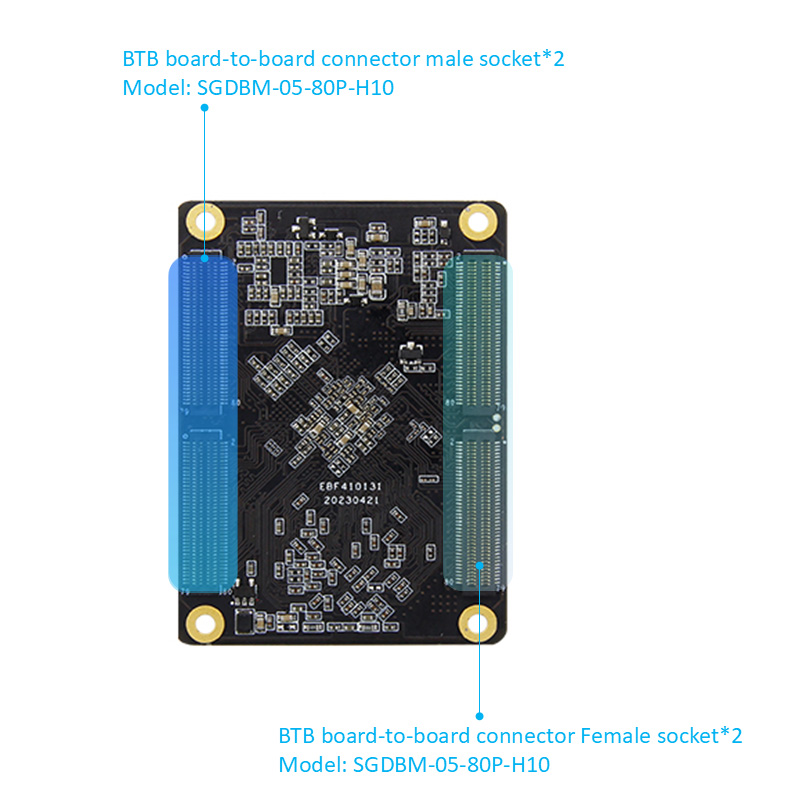

Złącze: mężczyzna: SGDBM-05-80P-H10 Kobieta: SGDBF-05-80P-H30

Główny układ: RK3568/RK3568J (czterordzeniowa kora-A55, 2 GHz, Mali-G52)

IO: BTB prowadzi do 320 pinów, odstępów 0,5 mm, prowadzi do wszystkiego i0

Pamięć: 1/2/4/8GB, LPDDR4/4X, 1560 MHz

Przechowywanie: 8/32/64/128 GB, EMMC

RK3568 Konfiguracja sprzętu BTB Baseboard

Złącze: mężczyzna: SGDBM-05-80P-H10 Kobieta: SGDBF-05-80P-H30

Interfejs mocy: 12 V@1A (1a i powyżej) wejście DC, interfejs DC

Ethernet: 10/100/1000m adaptacyjny port Ethernet*2

HDMI: interfejs ekranowy HDMI2.0, obsługuje wyświetlacz podwójnego ekranu, maksymalna rozdzielczość 4096*2160@60Hz

MIPI-DSI: Interfejs ekranu MIPI*2, można podłączyć do ekranu Wildfire MIPI, obsługa Wyświetlacza z podwójnym ekranem: Maksymalna rozdzielczość Tryb MIPI 1920*1080@60Hz

MIPI-CSI: interfejs kamery MIPI*2, można podłączyć do aparatu IMX415/OV8858

EDP: EDP1.3 Interfejs ekranowy*1, EDP Touch Interface*1; Obsługuj wyświetlacz podwójnego ekranu

USB2.0: interfejs typu-A*3 (host); Interfejs typu-C*1 (OTG), dla interfejsu spalania oprogramowania układowego

USB3.0: interfejs typu-A*1 (host)

Interfejs M.2: M. Key Type Solid State Drive, PCLE3.0*2 Pasy; można podłączyć do 2280 specyfikacji NVME Solid State Drive

Interfejs PCLE: interfejs mini-pule, może być używany z karcią sieciową WIFI o pełnej wysokości lub pół-wysokości, module 4G lub innym module interfejsu mini-puli

Uchwyt karty SIM: Funkcja karty SIM musi być używana z modułem 4G

Interfejs SATA: standardowy interfejs SATA*1; Interfejs zasilania SATA*1, obsługuje wyjście 12V

Can: Can*2

ADC: interfejs akwizycji ADC*1

Port szeregowy: Port szeregowy debugowania*1 (UART2) Parametr domyślny 1500000-8-N-1; LVTTL Port szeregowy*2 (UART7 i UART9); RS232*2 (UART7 i UART9) RS485*2 (UART3 i UART4)

Uchwyt karty TF: Obsługuje system rozruchu Card (TF), do 512 GB

Audio: wyjście audio, 3,5 mm uchwyt audio*1 (zielony); Wejście audio, 3,5 mm uchwyt audio*1 (czerwony); Interfejs mikrofonu mikrofonowego*1 interfejs głośnika SPK*1, może podłączyć głośnik zasilania 1W

Przycisk: przycisk zasilania; Przycisk zresetowania; Przycisk odzyskiwania

Odbiorca podczerwieni: obsługuje funkcję zdalnego sterowania w podczerwieni

RTC: RTC Power Socket*1

Interfejs wentylatora: obsługuje instalację wentylatora 5V do chłodzenia
