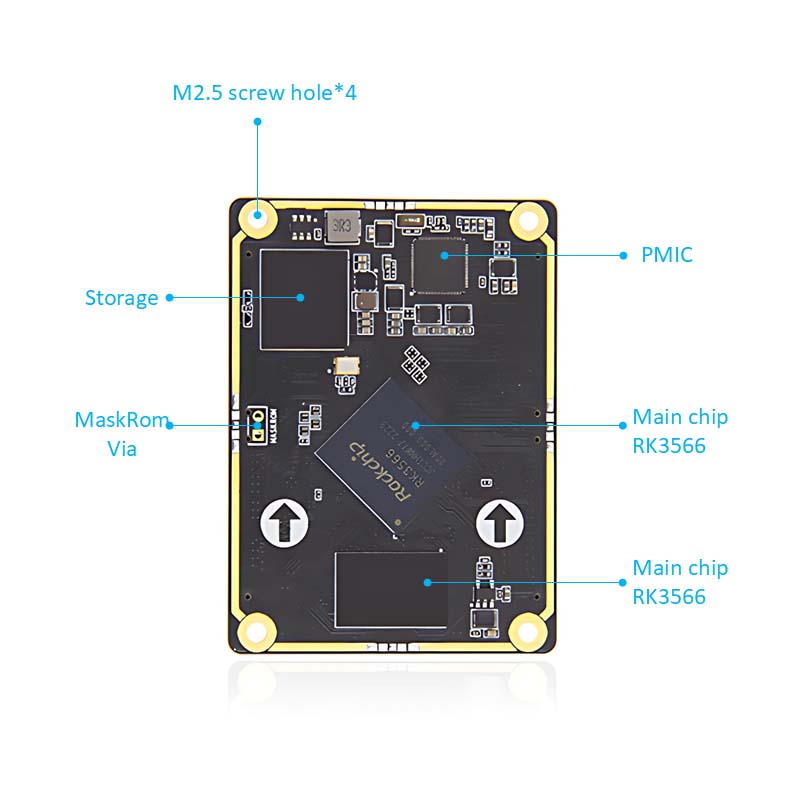

RockChip RK3566 BTB Core Board

1. RockChip RK3566 BTB Rdzeń może być używana jako wysokowydajny komputer jednopadjonowy i wbudowaną płytę główną do wyświetlania, sterowania, transmisji sieci, przechowywania plików, przetwarzania krawędzi i innych scenariuszy.

2

3. Zapewnij różnorodne kombinacje pamięci i pamięci do wyboru, konfiguracja sprzętowa na pokładzie jest zrównoważona, a zakres aplikacji jest szeroki.

4. Wbudowana niezależna moc obliczeniowa NPU może osiągnąć 1Tops, które mogą być używane do lekkich zastosowań sztucznej inteligencji.

5. Wysoka integracja, z bogatymi interfejsami rozszerzającymi, z gigabit Ethernet Port, HDMI, EDP, MinipCle, USB3.0, USB2.0, interfejs ekranu MIPI i interfejsem kamery MIPI, interfejsem audio i innymi peryferyjami, może zapewnić wydajność procesora i dalsze rozszerzenie scenariuszy użycia tablicy.

6. Oficjalnie obsługuje główny nurt Andriod 11, Debain, Ubuntu System System System i może być stosowany do różnych środowisk aplikacji.

7. Całkowicie open source, zapewniając oficjalne samouczki, kompletne zestawy rozwoju kierowców SDK, schematy projektowe i inne zasoby, możesz łatwo zacząć bez ślepych miejsc.

Funkcje produktu

1. Bezpłatny SDK

2. Zarząd do deska na pokład. RK3566 RK3568 Dwie podstawowe płyty są kompatybilne

3. Obsługuje wiele interfejsów ekranu, obsługuje wyjście ramki do 4K60. Obsługuje HDMI, MIPI DSI, EDP, LVDS

4. Wbudowana niezależna NPU, moc obliczeniowa może dotrzeć do 1topów

5. Wiele konfiguracji: 1/2/4/8GB LPDDR4; 8/32/64/128 GB EMMC

6. Dekodowanie 4K; Gigabit Ethernet Port; USB3.0

7. Zapewnij wsparcie techniczne

Parametry produktu

Parametry rdzeniowe

Złącze: 260pins DDR4, model: ASOA826-H2SB-7H

Główny układ: RK3566 (czterordzeniowa kora-A55, 1,8 GHz, Mali-G52)

IO: 260 złotych palców, odstępy 0,5 mm, prowadzą wszystko i0

Pamięć: 1/2/4/8GB, LPDDR4/4X, 1056 MHz

Przechowywanie: 8/32/64/128 GB, EMMC

Parametry burty przypodłogowej

Złącze: 260pins DDR4, model: ASOA826-H2SB-7H

Interfejs mocy: 12 V@1A (1a i powyżej) wejście DC, interfejs DC

Ethernet: 10/100/1000m adaptacyjny port Ethernet

HDMI: interfejs ekranu HDMI2.0*1, maksymalna rozdzielczość 4096*2160@60Hz

LVDS: Interfejs ekranu LVDS*1, pojedynczy kanał 8bit

MIPI-DSI: interfejs ekranu MIPI*1; Maksymalna rozdzielczość trybu MIPI 1920*1080@60Hz

MIPI-CSI: interfejs kamery MIPI*2, PlugGable IMX415/OV8858 Camera

EDP: EDP1.3 Interfejs ekranowy*1, EDP Touch Interface*1

USB2.0: interfejs typu-A*3 (host); Interfejs typu-C*1 (OTG), dla interfejsu spalania oprogramowania układowego

USB3.0: interfejs typu-A*1 (host)

WiFi+Bluetooth: Moduł Bluetooth Wi -Fi, model: RTL8821CU

Interfejs PCLE: interfejs mini-pule, może być używany z karcią sieciową WIFI o pełnej wysokości lub pół-wysokości, module 4G lub innym module interfejsu mini-puli

Uchwyt karty SIM: Funkcja karty SIM musi być używana z modułem 4G

1²C: 1²C*2

Port szeregowy: Port szeregowy debugowania*1 (UART2) Parametr domyślny 1500000-8-N-1; LVTTL Port szeregowy*2 (UART7 i UART9); RS232*2 (UART3 i UART4); RS485*2 (UART1 i UART6)

Uchwyt karty TF: Wsparcie karty Micro SD (TF) w celu uruchomienia systemu, do 512 GB

Audio: wyjście audio, 3,5 mm gniazdo audio*1 (zielony); Wejście audio, gniazdo audio 3,5 mm*1 (czerwony) interfejs mikrofonu mikrofonowego*1

Interfejs głośnika Spk*1, może podłączyć głośnik zasilania 1W

Przyciski: przycisk zasilania; Przycisk maskrom; Przycisk odzyskiwania

Odbiorca podczerwieni: obsługuje funkcję zdalnego sterowania w podczerwieni

RTC: RTC Power Socket*1

Interfejs wentylatora: obsługuje instalację chłodzenia wentylatora 5V
