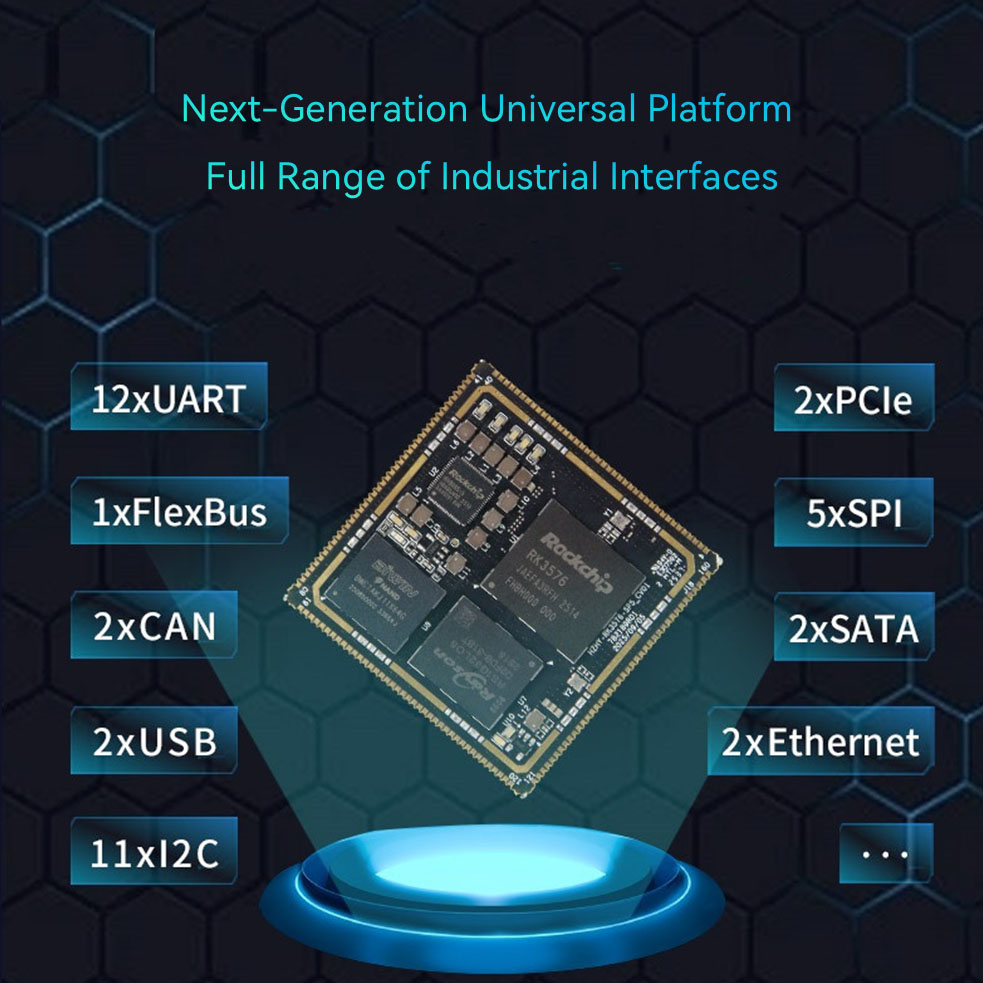

Rockchip RK3576 SOM

Sercem RK3576 SOM jest wydajna konfiguracja ośmiordzeniowego procesora, składająca się z czterech rdzeni Cortex-A72 pracujących z częstotliwością 2,2 GHz i czterech rdzeni Cortex-A53 z częstotliwością 1,8 GHz. Ta heterogeniczna architektura big.LITTLE umożliwia inteligentne równoważenie obciążenia, zapewniając doskonałą wydajność w przypadku złożonej wielozadaniowości, a jednocześnie optymalizując efektywność energetyczną w przypadku długotrwałej pracy – co ma kluczowe znaczenie w środowiskach przemysłowych o rygorystycznych wymaganiach energetycznych.

Wyposażony w jednostkę NPU 6TOPS@INT8, RK3576 SOM doskonale radzi sobie z wnioskowaniem AI na urządzeniu. Obsługuje operacje o mieszanej precyzji, w tym INT4, INT8 i FP16, i jest w pełni kompatybilny z głównymi platformami głębokiego uczenia się, takimi jak TensorFlow i PyTorch. Umożliwia to programistom bezproblemowe wdrażanie aplikacji AI, takich jak wizja komputerowa, rozpoznawanie mowy i analityka brzegowa, bez polegania na przetwarzaniu w chmurze, co zmniejsza opóźnienia i zwiększa prywatność danych.

Zintegrowany procesor graficzny Mali-G52 MC3 dodatkowo zwiększa możliwości multimedialne i graficzne SOM. Obsługując standardy branżowe, takie jak OpenGL ES 3.2 i Vulkan 1.2, umożliwia płynne renderowanie 3D, przetwarzanie wideo w wysokiej rozdzielczości i zaawansowaną wizualizację interfejsu użytkownika – idealne do zastosowań takich jak przemysłowe interfejsy HMI, oznakowanie cyfrowe i inteligentne systemy nadzoru.

Jako rozwiązanie klasy przemysłowej, RK3576 SOM został zaprojektowany tak, aby spełniać rygorystyczne wymagania środowisk przemysłowych, zapewniając stabilną pracę nawet w trudnych warunkach. Oferujemy elastyczne usługi dostosowywania OEM i ODM dostosowane do konkretnych wymagań projektu, w tym niestandardowe konfiguracje interfejsów, opcje pamięci i optymalizację oprogramowania. Niezależnie od tego, czy potrzebujesz standardowej płyty głównej RK3576, czy w pełni dostosowanej płyty wbudowanej, nasze rozwiązanie przyspiesza cykl rozwoju produktu i skraca czas wprowadzenia produktu na rynek.

Wybierz Rockchip RK3576 SOM, aby uzyskać niezawodną, ​​wysokowydajną platformę wbudowaną, która łączy w sobie trwałość klasy przemysłowej, wydajne przetwarzanie AI i wszechstronne możliwości dostosowywania - odblokowując nowe możliwości dla inteligentnych aplikacji brzegowych.

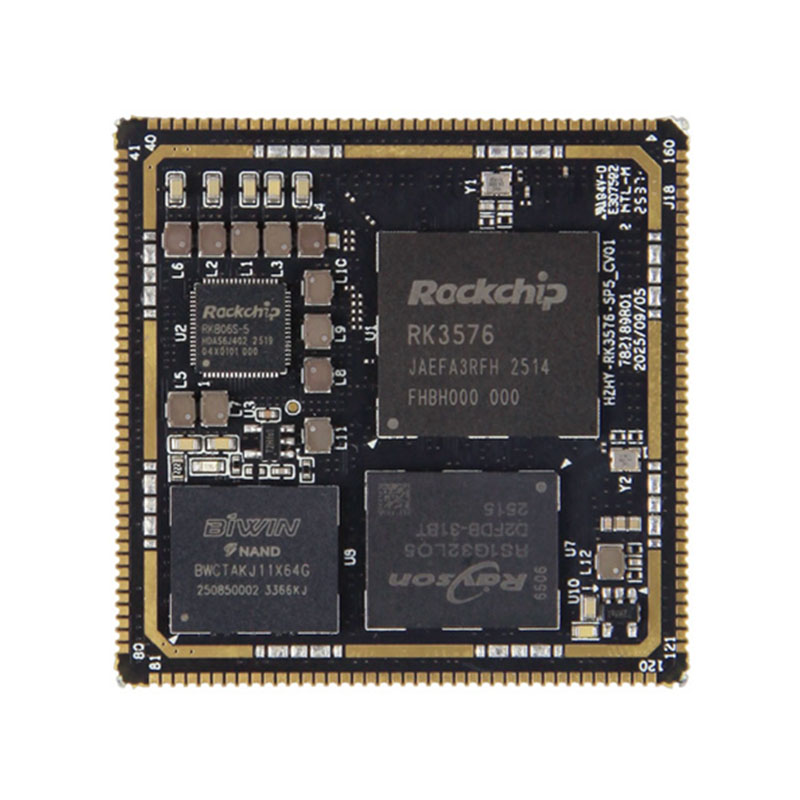

Specyfikacje sprzętu RK3576 SOM

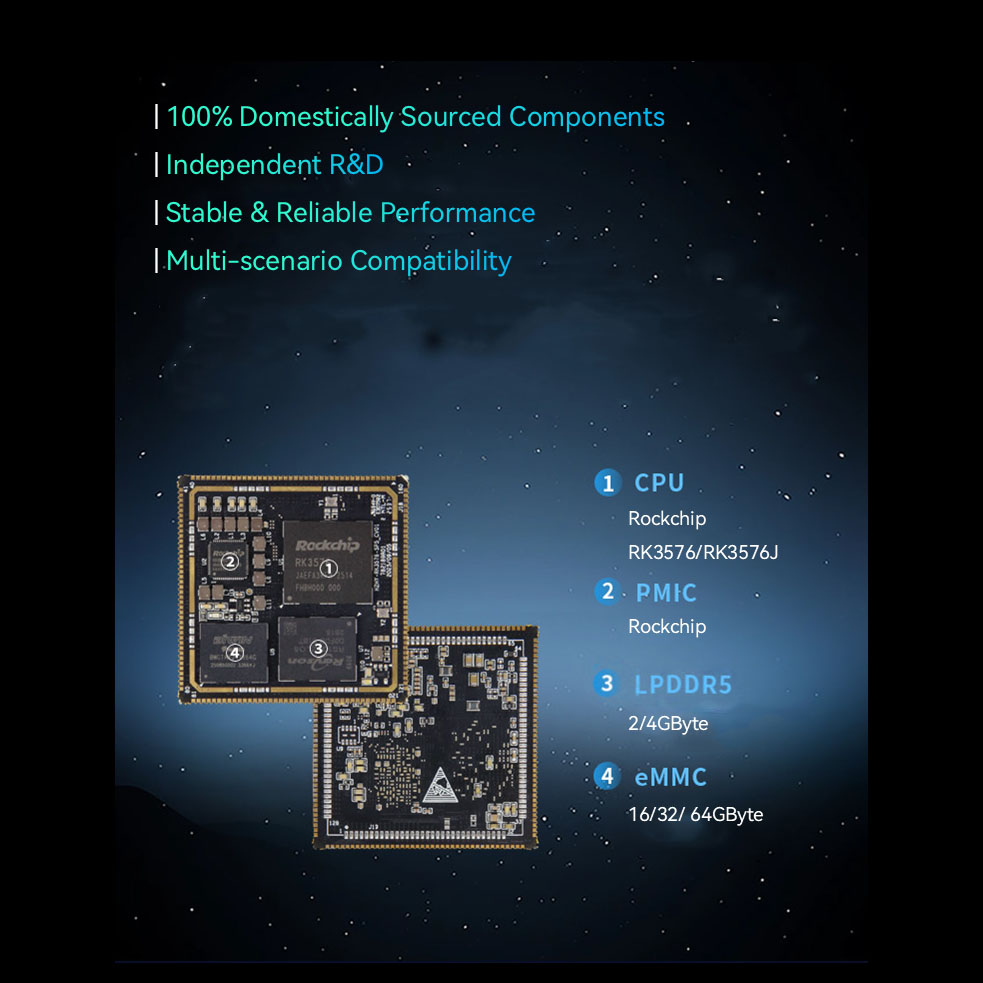

● Procesor: Czterordzeniowy procesor Cortex-A72 + Czterordzeniowy procesor Cortex-A53

● Szybkość zegara: 2,2 GHz

● Pamięć: 2/4 GB LPDDR5 (pojemność różni się w zależności od zakupionej wersji)

● EMMC: 32/64 GB eMMC (pojemność różni się w zależności od zakupionej wersji)

● Przetwarzanie multimediów: Obsługuje dekodery 4K przy 120 kl./s H.265, VP9, ​​AVS2 i AV1; obsługuje dekoder H.264 4K przy 60 klatkach na sekundę; obsługuje kodery 4K przy 60fps H.264 i H.265, wysokiej jakości koder/dekoder JPEG

● Procesor graficzny: ARM Mali-G52-MC3

● NPU: Wbudowana niezależna jednostka NPU, moc obliczeniowa 6 TOPS @INT8

● Wymiary: 45mm x 45mm

● Interfejs: interfejs z dziurką na stempel, 288 pinów

● Temperatura: -40°C~+85°C / 0°C~+70°C

● Napięcie robocze: 5 V

● System operacyjny: Linux, Ubuntu

Parametry funkcjonalne RK3576 SOM

● SDMMC (≤2 kanały): Obsługuje protokoły SDI03.0 i MMCV4.51. Szerokość magistrali danych 4-przewodowej; obsługuje tryb SDR104, z maksymalną prędkością 200 MHz. Uwaga: tylko SDMC0 obsługuje rozruch systemu i domyślnie obsługuje funkcję karty SD;

obsługuje aktualizację oprogramowania sprzętowego za pomocą karty SD, gdy EMMC/UFS jest puste, a także obsługuje aktualizację oprogramowania sprzętowego EMMC/UFS za pomocą karty SD po uruchomieniu EMMC/UFS; SDMC0 konfiguruje VCCIO_SD_S0 na wyjście 1,8 V lub 3,3 V w zależności od peryferyjnego i aktualnego trybu pracy; SDMC1 wynosi 3,3 V; niektóre zasoby pinów są multipleksowane.

● SARADC (≤7 kanałów): rozdzielczość SARADC wynosi 12 bitów, prędkość 1MS/s, zakres napięcia wejściowego 0~1,8V; Uwaga: SARADC_VINO_BOOT służy do ustawiania sekwencji startowej SYSTEMBOOT i nie może być używany do innych funkcji; SARADC_VIN1 jest domyślnie portem próbkowania wartości klucza i jest multipleksowany jako przycisk trybu odzyskiwania (nie można go modyfikować);

SARADC_VIN2 to identyfikator sprzętowy płyty, nieujawniony; SARADC_VIN3 jest multipleksowany w celu wykrywania dźwięku;

SARADC_VIN4~7 może być użyty bezpośrednio.

● USB (≤2 kanały): Uwaga: USB2_OTG0 jest domyślnym portem do nagrywania oprogramowania sprzętowego dla RK3576, pamiętaj o zarezerwowaniu tego interfejsu w aplikacji; USB3 i USB2.0 OTG mogą działać jednocześnie tylko jako urządzenie lub HOST; sygnał SS (5 Gb/s) USB3 OTG0 jest multipleksowany przez DP1.4; sygnał SS (5 Gb/s) USB3 OTG1 jest multipleksowany przez PCIE1 lub SATA1, a funkcja USB nie może być używana, gdy jest ustawiona na funkcję PCIE lub SATA;

● SATA (≤2 kanały): Obsługuje funkcję SATA PM, każdy port może obsługiwać 5 urządzeń; obsługuje SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; obsługuje eSATA.

Uwaga: kontrolery SATA0 i PCIe0 są multipleksowane; Kontrolery SATA1 i PCIe1 lub USB3_OTG1 są multipleksowane;

● PCIe (≤2 kanały): 2 kontrolery PCIe 2.1, oba obsługują tylko tryb RC;

Uwaga: kontrolery PCIe0 i SATA0 są multipleksowane; Kontrolery PCIe1 i SATA1 lub USB3_OTG1 są multipleksowane;

● MIPI DPHY CSI RX (≤2 kanały): 2 porty MIPI DPHY CSI RX, obsługujące tryb MIPI-CSI 2/4-liniowy;

Uwaga: podział na tryb 2-pasmowy + 2-pasmowy nie jest obecnie obsługiwany; można podłączyć maksymalnie 2 kamery;

● MIPI DCPHY CSI RX (≤1 kanał): 1 port MIPI DCPHY CSI RX, obsługujący tryb 1/2/4-liniowy MIPI-DPHY lub tryb 0/1/2 Trio MIPI-CPHY;

● Uwaga: podział na tryb 2-pasmowy + 2-pasmowy nie jest obsługiwany; TX i RX MIPI DCPHY Combo PHY można skonfigurować tylko jednocześnie jako tryby DPHY TX i DPHY RX lub jednocześnie jako tryby CPHY TX i CPHY RX. CIF (≤1 kanał): maksymalnie 1 kanał 16-bitowy interfejs DVP, obsługuje 8/10/12/16-bit;

Uwaga: interfejs 3,3 V, niektóre zasoby pinów są współdzielone;

● HDMI TX (≤1 kanał): obsługuje standard HDMI 2.1, maksymalnie 4K przy 120 Hz, obsługuje tryb HDMI FRL i jest wstecznie kompatybilny z trybem HDMI TMDS;

Uwaga: współdzielone z kontrolerem eDP;

● eDP (≤1 kanał): obsługuje do eDP 3.1, maksymalnie obsługuje 4K przy 60 Hz, obsługuje tryby 1/2/4 Lane, nie obsługuje zamiany; Uwaga: współdzielone z kontrolerem eDP;

● MIPI DCPHYCSI TX (≤1 kanał): 1 port MIPI DCPHYCSI RX, obsługuje tryb MIPI-DPHY 1/2/3/4 linii lub tryb 0/1/2 Trio MIPI-CPHY;

● Uwaga: nie obsługuje podziału na tryb 2Lane+2Lane; MIPI DCPHY Combo PHY TX i RX można skonfigurować tylko jednocześnie jako tryb DPHY TX, DPHY RX lub jednocześnie jako tryb CPHY TX, CPHY RX.

● DP (≤1 kanał): obsługuje do eDP 3.1, maksymalnie obsługuje 4K przy 120 Hz, obsługuje tryby 1/2/4 Lane, obsługuje funkcję Swap;

Uwaga: współdzielony z sygnałem SS USB3 OTG0;

● LCD (≤1 kanał): obsługuje 24-bitowy tryb RGB, maksymalna rozdzielczość 1920x1080 przy 60 Hz; obsługuje 16-bitowy tryb BT1120, maksymalna rozdzielczość 1920x1080@60Hz; obsługuje 8-bitowy tryb BT656, maksymalna rozdzielczość 720x576@60Hz; Uwaga: niektóre zasoby pinów są udostępniane.

● EBC (≤1 kanał): obsługuje wyjście 8-bitowe/16-bitowe, maksymalnie 32 poziomy skali szarości, maksymalna rozdzielczość 2560x1920 przy 85 Hz;

Uwaga: niektóre zasoby pinów są udostępniane.

● Audio (≤9 kanałów): 5 grup SAI, obsługujących tryb master-slave, szerokość od 8 do 32 bitów i częstotliwość próbkowania do 48 kHz; 2 grupy PDM, tryb główny, obsługujący 8-kanałowe wejście, szerokość od 16 do 32 bitów i częstotliwość próbkowania do 192 kHz; 2 grupy SPDIFTX; 1 grupa DSM PWMAudio;

Uwaga: Do konwersji częstotliwości próbkowania danych audio służą cztery moduły ASRC (Asynchronous Sample Rate Converter). Interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone;

● Ethernet (≤2 kanały): Obsługuje 2 interfejsy RGMII z szybkością transmisji danych 10/100/1000Mbps.

Uwaga: interfejs 3,3 V RGMII/RMII, niektóre zasoby pinów są współdzielone.

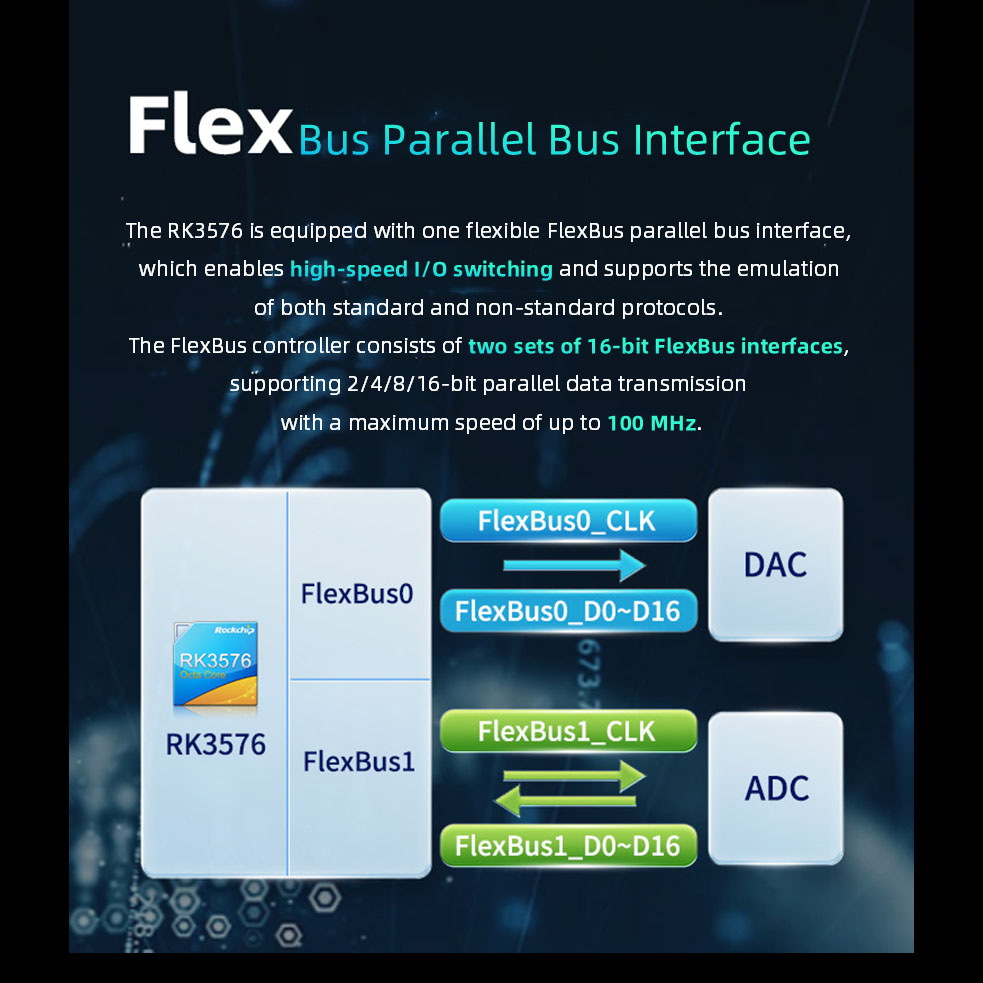

● FlexBus (≤1 kanał): Obsługuje jeden elastyczny interfejs magistrali równoległej - interfejs FlexBus, który umożliwia szybkie przełączanie wejść/wyjść i może emulować niektóre protokoły standardowe lub nieregularne. Typowym scenariuszem zastosowania jest połączenie szybkiego 16-bitowego przetwornika ADC i 16-bitowego przetwornika DAC.

Uwaga: interfejs 3,3 V, niektóre zasoby pinów są współdzielone.

● DSMC (≤1 kanał): Interfejs szeregowy o podwójnej szybkości transmisji danych. Stosowany głównie w komunikacji urządzeń PSRAM lub komunikacji peryferyjnej LocalBus (takiej jak FPGA). Uwaga: interfejs 3,3 V, niektóre zasoby pinów są współdzielone.

● UART (≤12 kanałów): Maksymalna obsługiwana prędkość transmisji wynosi 8Mbps.

Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone.

● I³C (≤2 kanały): Obsługuje tryby adresowania 7-bitowego i 10-bitowego, z maksymalną prędkością do 12,5 Mbit/s, kompatybilny z magistralą I²C, z maksymalną prędkością do 400 Kbit/s. Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone.

● I²C (≤11 kanałów): Obsługuje tryby adresu 7-bitowego i 10-bitowego, z maksymalną szybkością do 400 Kbit/s.

Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone. SPI (≤5 kanałów): Konfigurowalny tryb master/slave. Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone.

● CAN (≤2 kanały): obsługuje CAN-FD; obsługuje 1Mbps.

Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone.

● PWM (≤3 kanały): 3 niezależne kontrolery PWM, obsługujące do 16 kanałów PWM, 32-bitowy timer/licznik.

Uwaga: interfejs 1,8 V/3,3 V, niektóre zasoby pinów są współdzielone.

Uwaga: niektóre zasoby pinów są multipleksowane. Szczegółowe informacje można znaleźć w tabeli porównawczej funkcji pinów.

Skontaktuj się z nami, aby uzyskać próbki i więcej informacji!
