RockChip RK3588 Core Board Board na pokład

Funkcje RKK3588

 Zaawansowany proces 8 nm, 8-rdzeniowa 64-bitowa architektura, wysoka wydajność, niskie zużycie energii

 GPU ARM MALI-G610 MC4, dedykowany moduł przyspieszenia grafiki 2D

 6 TOPS NPU, umożliwiając różne scenariusze AI

 8K kodowanie wideo i dekodowanie, wyświetlacz 8K

 Wbudowane wielokrotne interfejsy wyświetlacza, obsługują wyświetlacz wielopasmowy

 Możliwości przetwarzania super obrazu, 48MP ISP, obsługa wielu wejść do kamery

 Bogate interfejsy szybkie (PCIE, type-C, SATA, Gigabit Ethernet), łatwy do rozszerzenia

 OS Android i Linux

Parametry produktu

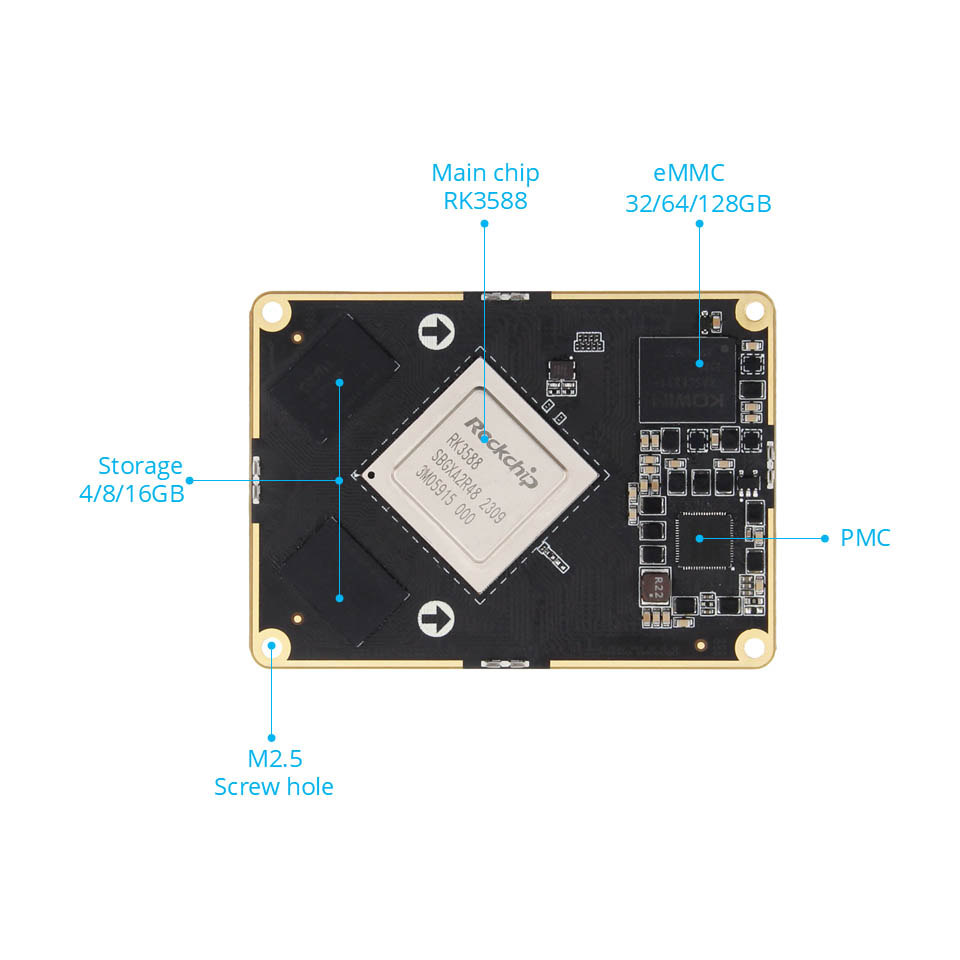

RK3588 Parametry płyty podstawowej

 Złącze: Złącze męskie: DF40C-100DP-0,4 V (51) Złącze żeńskie: DF40C-100DS-0,4 V (51)

 Główny układ: RK3588 (czterordzeniowy A76 + A55, MALI-G610, 6TOPS Moc obliczeniowa) BTB prowadzi do 400 pinów, odstępów 0,5 mm, prowadzi do wszystkich I0

 Pamięć: 4/8/16 GB, LPDDR4/4X

 Przechowywanie: 32/64/128GB.Emmc

RK3588 Parametry burty Baseboard

 Złącze: mężczyzna: DF40C-100DP-0,4 V (51) Kobieta: DF40C-100DS-0,4 V (51)

 Interfejs zasilania: 12 V@2A DC Input, DC Interface*1; Interfejs mocy wyjściowej*1

 Ethernet: Gigabit Network Port*2, obsługa 10/100/1000 Mb/s szybkość transmisji danych

 HDMI: HDMI12.0 Wejście*1, do 3840x2160@60fps; HDMI2.1 Wyjście*2, obsługuje wiele ekranów z innymi ekranami, maksymalna rozdzielczość 7680x4320@60 Hz (rozdzielczość 8k)

 Interfejs ekranowy MIPI-DSI: MIPI*2 (przód*1, tył*1), można podłączyć do ekranu Wildfire MIPI, obsługuje wiele ekranów z innymi ekranami; Maksymalna rozdzielczość trybu MIPI 1920*1080@60Hz

 MIPI-CSI: interfejs kamery MIPI*6 (przód*3, tył*3), można podłączyć do kamery Wildfire MIPI

 USB2.0: interfejs USB-Hosttype-A*3

 USB3.0: interfejs USB-OTGTYPE-A*1; Interfejs typu-C*1, może być używany do spalania oprogramowania, obsługuje protokół DP1.4

 Interfejs PCLE: interfejs mini-pule*1, może być używany z pełną lub pół-wysoką kartą sieciową Wi-Fi, modułem 4G lub innym modułem interfejsu mini-pule: interfejs PCLE3.0x4*1 1 1

 Interfejs M.2: interfejs M.2ekey*1, obsługuje moduł moduł sieci bezprzewodowej M.2 E-Key; M.2 M interfejs kluczowy*1, obsługuje M.2 M-Key PCLE3.0*4lanes Specyfikacja 2280 Dysk twardy

 Uchwyt karty TF: Uchwyt karty Micro SD (TF)*1, obsługuje system rozruchu karty TF, do 512 GB

 Uchwyt karty SIM: uchwyt karty SIM*1, funkcja karty SIM musi być używana z modułem 4G

 Interfejs SATA: standardowy interfejs SATA*1; Interfejs mocy SATA*1, obsługuje wyjście 12V

 Can: Can*2

 ADC: interfejs akwizycji ADC*1

 Port szeregowy debugowania:

 Port szeregowy debugowania*1 (UART2), parametr domyślny 1500000-8-N-1; UART Port szeregowy*2 (UART7 i UART9); RS232*2 (UART4 i UART7);

 RS485*2 (UART4 i UART7); RS232/RS485 Wybór interfejsu sorka*2

 Audio: Mikrofon mikrofonowy na pokładzie*1; Interfejs głośnikowy SPK*2, może podłączyć wyjście słuchawek głośnika zasilania 3W + wejście mikrofonu 2-w-1 interfejs*1

 Przycisk: przycisk włączania/wyłączania*1; Przycisk maskrom*1; Przycisk odzyskiwania*1; Przycisk zresetowania*

 LED: Wskaźnik mocy*1; Wskaźnik systemu*1

 Odbiornik podczerwieni: obsługuje funkcję zdalnego sterowania w podczerwieni

 RTC: Gniazdo zasilania RTC*1

 Interfejs wentylatora: Instalacja obsługi chłodzenia wentylatora 5 V lub 12V
