Rockchip RV1126 Kamera IP 50 Płytka

1. Płytka modułu kamery IP RV1126 Sony IMX415 335 307 Wprowadzenie do płytki PCB
Rockchip RV1126 Kamera IP 50 Płytka Thinkcore TC-RV1126 IPC 50 Board o wymiarach 50 mm * 50 mm, wyposażony w wysokiej jakości procesor wizyjny AI o wysokiej wydajności Rockchip RV1126.

Procesor wizyjny AI RV1126 o niskim zużyciu energii, z procesem litografii 14 nm i qual-core 32-bitową architekturą ARM Cortex-A7, integruje NEON i FPU - częstotliwość wynosi do 1,5 GHz. Obsługuje technologię FastBoot, TrustZone i wiele silników kryptograficznych. Obsługuje ISP2.0.

Rockchip RV1126 Kamera IP 50 Płyta zaprojektowana z 1 GB ddr i 8 GB pamięci flash eMMC. Bogate interfejsy, takie jak MIPI CSI, MIPI DSI, Ethernet, USB Host, UART, RS485, I2C, POE, gniazdo kart TF, Audio, spełniające potrzeby więcej scenariuszy użytkowania.

RV1126 IPC 50 Baord może współpracować z wieloma czujnikami kamer, gdy domyślnie obsługuje IMX307, IMX327, IMX335, IMX415, IMX334.
Płyty główne i płytki rozwojowe platformy open source firmy thinkcore. Pełny zestaw usług dostosowywania sprzętu i oprogramowania w oparciu o Rockchip socs firmy thinkcore wspiera proces projektowania klienta, od najwcześniejszych etapów rozwoju po udaną produkcję masową.

Usługi projektowania płyt
Budowa tablic nośnych na miarę zgodnie z wymaganiami klientów
Integracja naszego SoM ze sprzętem użytkownika końcowego w celu obniżenia kosztów i zmniejszenia zajmowanego miejsca oraz skrócenia cyklu rozwoju

Usługi opracowywania oprogramowania
Oprogramowanie układowe, sterowniki urządzeń, BSP, oprogramowanie pośredniczące
Przenoszenie do różnych środowisk programistycznych
Integracja z platformą docelową

Usługi produkcyjne
Zakup komponentów
Wielkość produkcji buduje
Niestandardowe etykietowanie
Kompletne rozwiązania pod klucz

Wbudowane badania i rozwój
Technologia
â€“ Niskopoziomowy system operacyjny: Android i Linux, aby wprowadzić sprzęt Geniatech
„Przenoszenie sterowników: w przypadku niestandardowego sprzętu, budowanie sprzętu działającego na poziomie systemu operacyjnego”
„Bezpieczeństwo i autentyczne narzędzie: aby upewnić się, że sprzęt działa we właściwy sposób”

2. Płytka modułu kamery IP RV1126 Sony IMX415 335 307 Parametr płytki PCB (specyfikacja)

3. Płytka modułu kamery IP RV1126 Sony IMX415 335 307 Funkcja i zastosowanie płytki PCB
Płytka Rockchip RV1126 IP Camera 50 ma następujące cechy:
Wyposażony w czterordzeniowy, energooszczędny, wysokowydajny procesor wizyjny AI RV1126, wbudowany NPU o mocy obliczeniowej 2.0 Tops;
Dzięki wielopoziomowej redukcji szumów, 3-klatkowej technologii HDR, obsłudze 4K H.264/H.265@30FPS oraz wielokanałowego kodowania i dekodowania wideo;

SOC	Rockchip RV1126
Baran	DDR3ï¼Œ32 Bitï¼Œ1GB
ROM	8 GB eMMC
NPU	1.5TOPSï¼ŒObsługuje RKNN, obsługuje INT8/INT16. Ma silną kompatybilność z modelem sieci, może realizować konwersję powszechnie stosowanych modeli frameworków AI, np.: Tensor Flow/MXNet/PyTorch/Caffe/...
Czujnik	2 grupy MIPI CSI (lub LVDS/sub LVDS). Obsługuje 14M ISP 2.0 z 3-klatkowym HDR (liniowy/ramkowy/DCG)
CSI	4lane MIPI CSIï¼Œobsługuje 4K@30fpsï¼Œmonokular 14 milionów, lornetka 5 mln@30fps
Ethernet	Ethernet 10/100/1000Mbpsï¼Œobsługuje funkcję MDIX
USB	OTG1ï¼ŒHost USB1
MIC	Obsługuje mikrofon
Czujnik światła	opcjaï¼ˆfunkcja wykrywania nocnego ISPï¼‰
Lekkie wypełnienie	Obsługuje białe światło/światło podczerwone IR;
KLUCZ	Przycisk reset
Odpluskwić	Odpluskwićuj uart TTL 3pin i USB otg
RTC	Obsługuje RTC, z baterią RTC
SPK	3W Typ D PA
WIFI	IEEE 802.11b/g/n
GPIO	Kilka GPIO
Dopasowanie czujnika	IMX307/327ï¼ŒIMX335ï¼ŒIMX415ï¼ŒIMX334ï¼ŒGC2053ï¼ŒSC200AIï¼ŒGC2093
Aplikacje	dla inteligentnego bezpieczeństwa, inteligentnej kamery IP, rozpoznawania twarzy, rozpoznawania gestów

Scenariusz aplikacji
Rockchip RV1126 jest szeroko stosowany w rozpoznawaniu twarzy, rozpoznawaniu gestów, kontroli dostępu do bramy, inteligentnych zabezpieczeniach, inteligentnej kamerze IP, inteligentnym dzwonku / wizjeru, terminalach samoobsługowych, inteligentnych finansach, inteligentnych konstrukcjach, inteligentnych podróżach i innych branżach. Gdy płyta 50 kamery IP TC-RV1126 jest bardzo dobra dla inteligentnego bezpieczeństwa, inteligentnej kamery IP, rozpoznawania twarzy, rozpoznawania gestów.

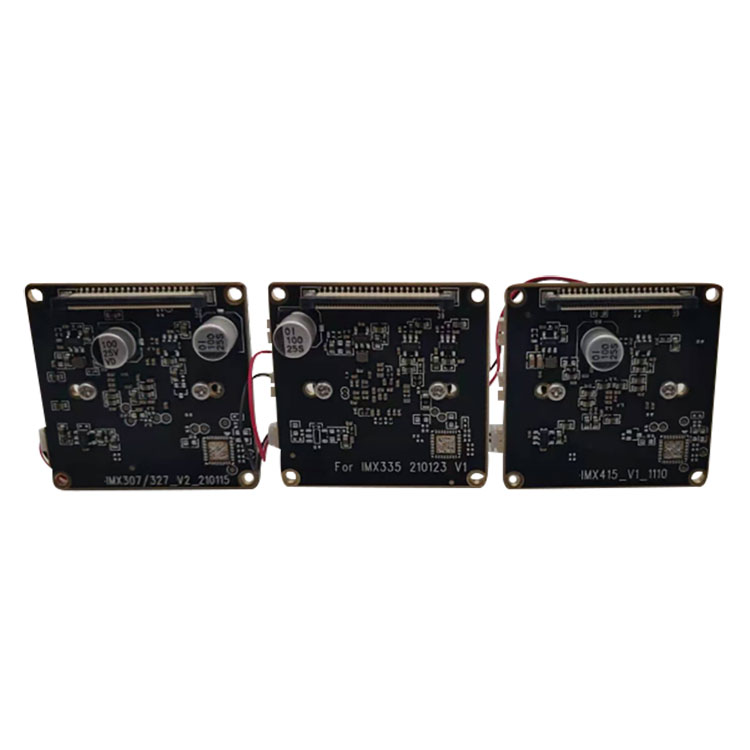

4. Płytka modułu kamery IP RV1126 Sony IMX415 335 307 Szczegóły płytki PCB

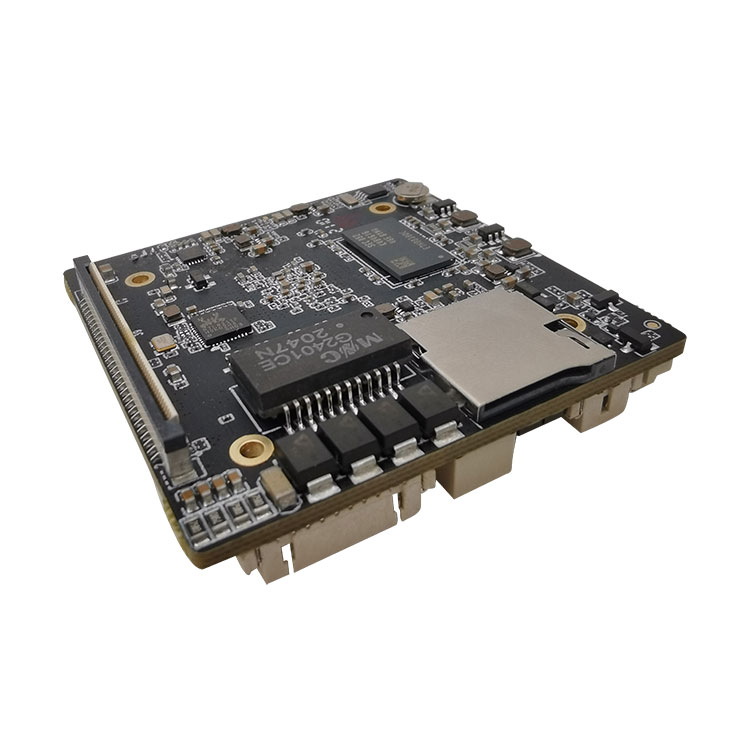

TC-RV1126 Kamera IP 50 Płytka do otworu na stempel Widok z przodu

TC-RV1126 AI płyta główna do otworu stempla Widok z przodu

Ethernetï¼šMDI0+,MDI0-,MDI1+,MDI1-,MDI2+,MDI2-,MDI3+,MDI3-,LED1,LED2

Przekaźnikï¼šzawsze włączonyï¼Œpublicznyï¼Œwyłączony

OTG USBï¼šDP,DM,5V

Host USBï¼šDP,DM,5V

Wypełnienie światłaï¼šbiały+,biały-,IR+,IR-,5V,GND,czujnik światła ADCï¼Œ3V3

Moc RTC: GND, 3V3

Uart I2Cï¼š5V,I2C5_SDA,UART0_TX,UART0_RX,UART0_CTSN,

UART0_RTSN,UART4_RX,UART4_TX,I2C5_SCL,GND

Audioï¼šAudio Out+,Audio Out-,LINE_OUTP,GND,MICP,Reset,Factory,3V3

Odpluskwićuj Comï¼šGND,TX,RX

Antenaï¼šWIFI gniazdo anteny(WIFIï¼ŒRTL8189)

Zasilanie 12Vï¼š12V-,12V+

POE: sprawdź z projektem schematycznym!

MIPI CSI X 2 SPI 12Vï¼šsprawdź ze schematem

TF: gniazdo TF

Uwagiïsprawdź schematyczny projekt, aby dowiedzieć się więcej o tych interfejsach.

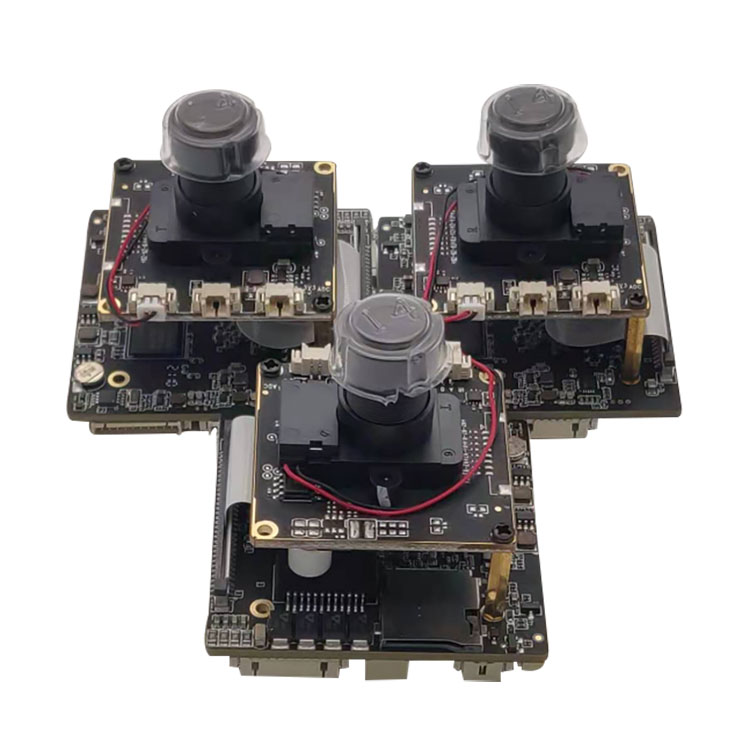

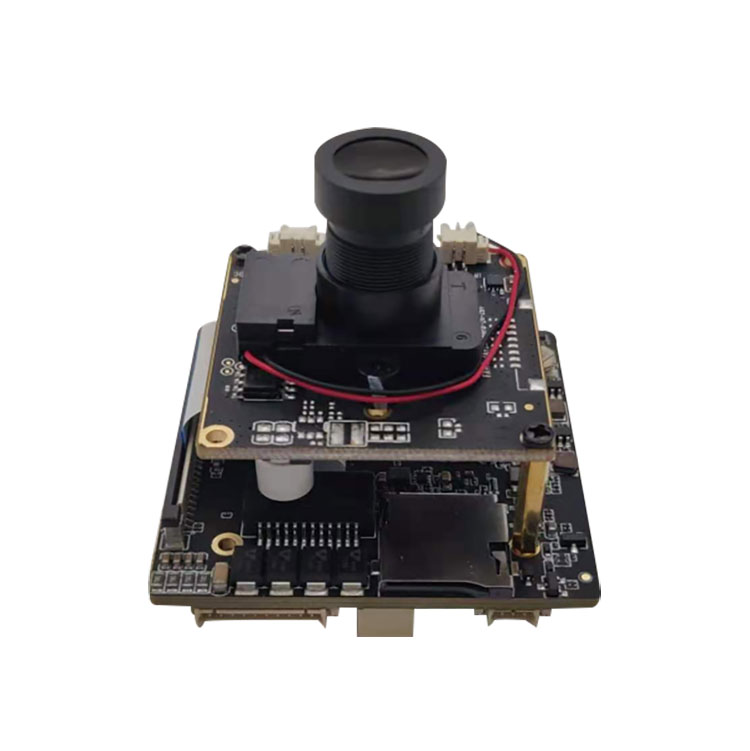

1.1 Wygląd płyty IPC 50
