Opis produktu

Płyta główna Rockchip RK3568

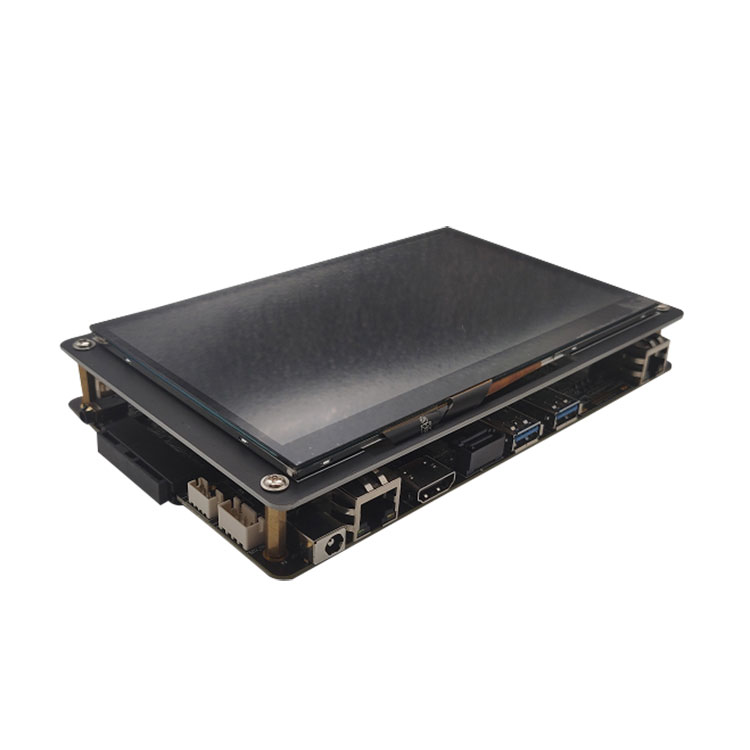

1. RK3568 Płyta główna AI do wprowadzenia złotego palca
Płyta główna RK3568 RK3568 przyjmuje zaawansowaną technologię 22 nm, główna częstotliwość wynosi do 2,0 GHz, co zapewnia wydajną i stabilną wydajność przetwarzania danych urządzeń zaplecza;
Procesor może być wyposażony w pamięć o pojemności do 8 GB, szerokości do 32 bitów i częstotliwości do 1600 MHz; obsługuje pełne łącze ECC, dzięki czemu dane są bezpieczniejsze i bardziej niezawodne, a także spełniają wymagania scenariuszy zastosowań produktów z dużą pamięcią; jednocześnie integruje dwurdzeniową architekturę GPU i wysokowydajny VPU oraz wysokowydajny NPU. GPU obsługuje OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU może osiągnąć dekodowanie wideo 4K 60fps H.265/H.264/VP9 i kodowanie wideo 1080P 100fps H.265/H.264; NPU obsługuje Caffe/TensorFlow itp. Przełączanie jednym kliknięciem modeli architektury głównego nurtu;

RK3568 ma interfejs wideo MIPI-CSIx2, MIPI-DSIx2, HDMI2.0, EDP, może obsługiwać do trzech ekranów z różnymi wyjściami wyświetlania; wbudowany procesor sygnału obrazu 8M ISP, może obsługiwać podwójną kamerę i funkcję HDR; interfejsem wejścia wideo może być kamera zewnętrzna lub służy do rozszerzenia możliwości wejścia wielu kamer.
Obsługa konfiguracji podwójnych gigabitowych adaptacyjnych portów Ethernet RJ45, które mogą uzyskiwać dostęp i przesyłać dane sieci wewnętrznej i zewnętrznej za pośrednictwem dwóch portów sieciowych w celu poprawy wydajności transmisji sieciowej;
Obsługuje bezprzewodową komunikację sieciową WiFi 6 (802.11ax), o charakterystyce szybkiej transmisji, niższym współczynniku utraty pakietów i szybkości retransmisji, skuteczniej zmniejsza zatory danych i pozwala większej liczbie urządzeń na łączenie się z siecią, dzięki czemu transmisja jest bardziej stabilna i bezpieczna; również przez Moduł zewnętrzny można rozszerzyć do 5G/4G, dzięki czemu komunikacja produktu ma wyższą szybkość, większą pojemność i mniejsze opóźnienia.

Platforma TC-RK3568 obsługuje system operacyjny Android 11.0, Ubuntu, system jest stabilny i niezawodny oraz zapewnia bezpieczne i stabilne środowisko systemowe do badań i produkcji produktów;

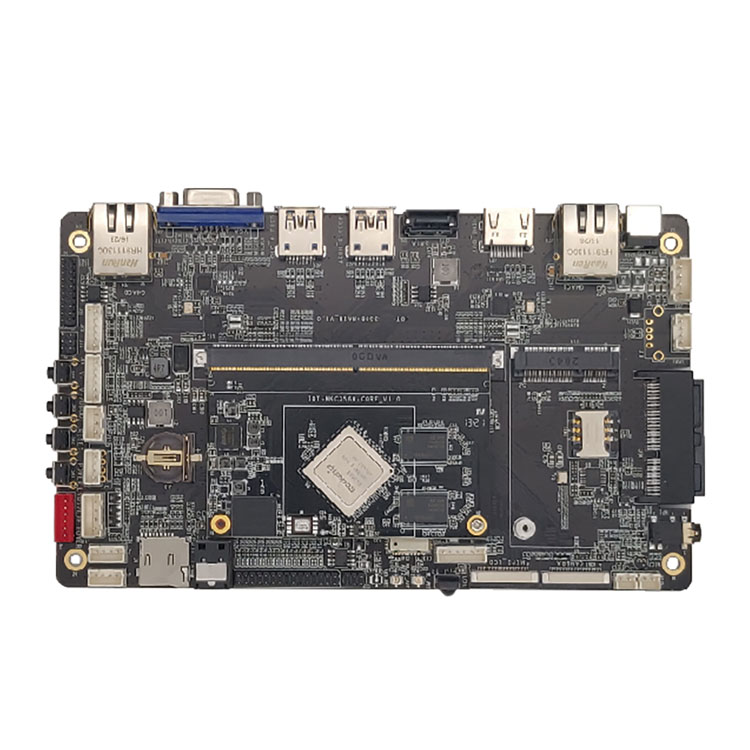

Płyta główna TC-RK3568 ze złotymi palcami przyjmuje interfejs SODIMM 314P, który w połączeniu z płytą bazową może tworzyć kompletną, wysokowydajną płytę główną do zastosowań przemysłowych. Ma bogatsze interfejsy rozszerzeń i może być bezpośrednio stosowany do różnych inteligentnych produktów, przyspieszając lądowanie produktów;
Płyty główne i płytki rozwojowe platformy open source firmy thinkcore. Pełny zestaw usług dostosowywania sprzętu i oprogramowania w oparciu o Rockchip socs firmy thinkcore wspiera proces projektowania klienta, od najwcześniejszych etapów rozwoju po udaną produkcję masową.

Usługi projektowania płyt
Budowa tablic nośnych na miarę zgodnie z wymaganiami klientów
Integracja naszego SoM ze sprzętem użytkownika końcowego w celu obniżenia kosztów i zmniejszenia zajmowanego miejsca oraz skrócenia cyklu rozwoju

Usługi opracowywania oprogramowania
Oprogramowanie układowe, sterowniki urządzeń, BSP, oprogramowanie pośredniczące
Przenoszenie do różnych środowisk programistycznych
Integracja z platformą docelową

Usługi produkcyjne
Zakup komponentów
Wielkość produkcji buduje
Niestandardowe etykietowanie
Kompletne rozwiązania pod klucz

Wbudowane badania i rozwój
Technologia
â€“ Niskopoziomowy system operacyjny: Android i Linux, aby wprowadzić sprzęt Geniatech
„Przenoszenie sterowników: w przypadku niestandardowego sprzętu, budowanie sprzętu działającego na poziomie systemu operacyjnego”
„Bezpieczeństwo i autentyczne narzędzie: aby upewnić się, że sprzęt działa we właściwy sposób”

2. RK3568 AI Core Board dla parametru złotego palca (specyfikacja)

Parametry strukturalne
Zewnętrzny	Forma złotego palca
Rozmiar płyty głównej	82mm52mm1.2mm
Ilość	314 PIN
Warstwa	warstwa8
Parametr wydajności
procesor	Rockchip RK3568 Czterordzeniowy 64-bitowy ARM Cortex-A55, taktowany 2,0 GHz
GPU	ARM G52 2EE Obsługa OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 Wbudowany wysokowydajny sprzęt do akceleracji 2D
NPU	0.8 Tops, zintegrowany wysokowydajny akcelerator AI RKNN NPU, obsługa TensorFlow/TFLite/ONNX/Keras/PyTorch/ Kawa itp.
VPU	Obsługa dekodowania wideo 4K 60fps H.265/H.264/VP9 Obsługa kodowania wideo 1080P 100fps H.265/H.264 Obsługa 8M ISP, obsługa HDR
Baran	2 GB/4 GB/8 GB DDR4
Pamięć	8 GB/16 GB/32 GB/64 GB/128 GB EMMC Obsługa SATA 3.0 x 1 (rozszerzenie 2,5-calowego dysku SSD/HDD) Obsługa gniazda kart TF x1 (rozszerzona karta TF) opcjonalnie;
system	Android11.0ï¼ŒLinuxï¼ŒUbuntu
zasilacz	Napięcie wejściowe 5V, prąd szczytowy 3A
Funkcje sprzętowe
wyświetlacz	1 × HDMI2.0, obsługa wyjścia 4K @ 60fps 1 × MIPI DSI, obsługa wyjścia 19201080 @ 60fps 1 × LVDS DSI, obsługa wyjścia 19201080 przy 60 klatkach na sekundę; 1 × eDP1.3, obsługa wyjścia 2560x1600@60fps 1 × VGA, obsługa wyjścia 1920*1080@60fps (wybierz jedno z eDP i VGA) Obsługuje do trzech ekranów z różnymi wyjściami wyświetlania
Audio	1 × wyjście audio HDMI 1 × Głośnik, wyjście głośnikowe 1 × wyjście słuchawkowe 1 × wbudowane wejście audio mikrofonu
Ethernet	Obsługa podwójnego Gigabit Ethernet (1000 Mb/s)
Sieć bezprzewodowa	Obsługa Mini PCIe w celu rozszerzenia 4G LTE Obsługa WiFi, obsługa BT4.1, podwójna antena;
Kamera	Obsługa interfejsu kamery MIPI-CSI
PCIE3.0	obsługuje rozbudowę interfejsu M2 SSD, SATA, karty sieciowej i modułów WIFI6;
Interfejs peryferyjny	USB3.0, USB 2.0, SDMMC, SPI, UART, I2C, I2S, SDIO, PWM, ADC, GPIO
Parametry elektryczne
Wilgotność przechowywania	10% ~ 80%
Temperatura przechowywania	-30 ~ 80 stopni -20 ~ 60 stopni
Temperatura robocza	-20 ~ 60 stopni

3. RK3568 AI Core Board do funkcji i zastosowania złotego palca
Płyta główna RK3568 ma następujące cechy:
Skonfiguruj czterordzeniowy 64-bitowy procesor Cortex-A55 RK3568, zintegrowaną dwurdzeniową architekturę GPU, wysokowydajny VPU i wysokowydajny NPU;
Może być wyposażony w pamięć o pojemności do 8 GB, szerokości do 32 bitów i częstotliwości do 1600 MHz;
Mały rozmiar, tylko 82mm * 52mm;
Zastosuj interfejs SODIMM 314P, bogate zasoby interfejsu;
Obsługuje system operacyjny Android11.0, Ubuntu, stabilny i niezawodny.

Scenariusz aplikacji
Jest szeroko stosowany w scenariuszach, takich jak inteligentny NVR, terminale w chmurze, przetwarzanie brzegowe, bramy twarzowe, bramy IoT, sterowanie przemysłowe, NAS i centralne sterowanie w pojeździe.

4. RK3568 Płyta główna AI dla szczegółów złotego palca

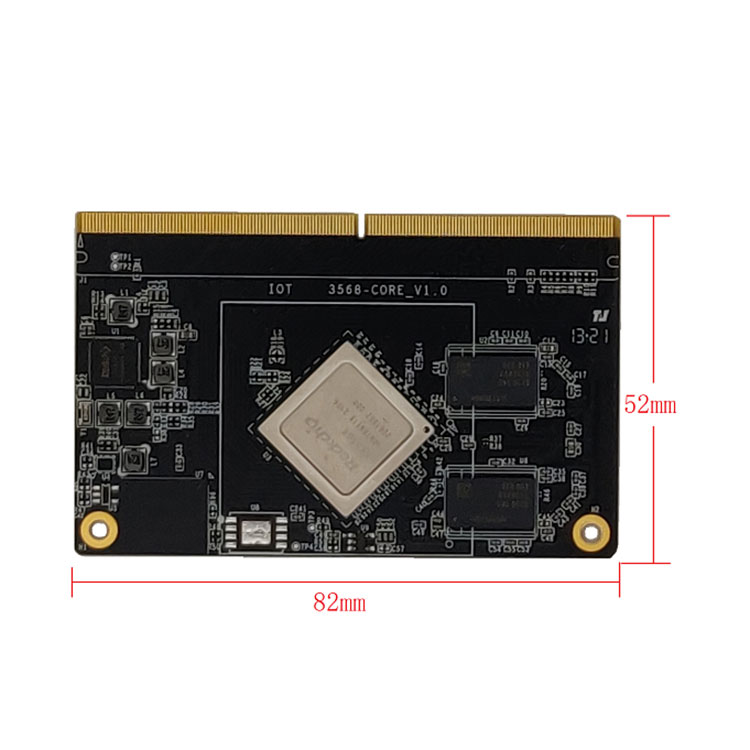

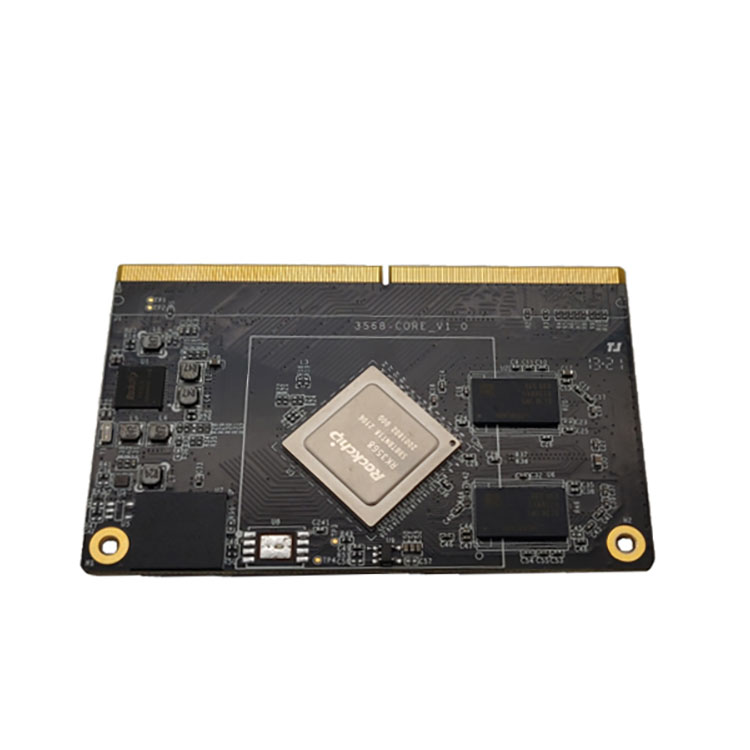

TC-RV1126 AI płyta główna do finge Widok z przodu

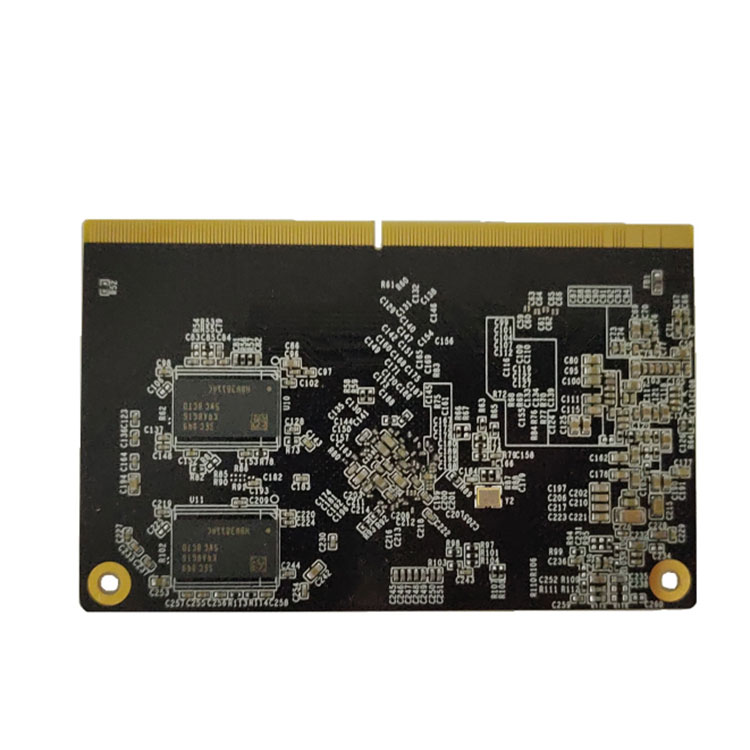

RK3568 płyta główna na palec widok z tyłu

Płyta główna RK3568 do otworu stemplowego Schemat struktury

5.Kwalifikacja produktu
Zakład produkcyjny ma importowane przez Yamaha automatyczne linie do umieszczania, niemieckie lutowanie selektywne Essa, inspekcję pasty lutowniczej 3D-SPI, AOI, RTG, stację przeróbkową BGA i inny sprzęt, a także ma przepływ procesu i ścisłe zarządzanie kontrolą jakości. Zapewnij niezawodność i stabilność płyty głównej.

6. Dostawa, wysyłka i obsługa
Platformy ARM obecnie wprowadzane przez naszą firmę obejmują rozwiązania RK (Rockchip) i Allwinner. Rozwiązania RK obejmują RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Rozwiązania Allwinner obejmują A64; Formy produktów obejmują płyty główne, płyty rozwojowe, płyty główne sterowania przemysłowego, zintegrowane płyty sterowania przemysłowego i kompletne produkty. Jest szeroko stosowany w wyświetlaczach komercyjnych, maszynach reklamowych, monitorowaniu budynków, terminalach pojazdów, inteligentnej identyfikacji, inteligentnym terminalu IoT, AI, Aiot, przemyśle, finansach, lotnisku, urzędzie celnym, policji, szpitalu, inteligentnym domu, edukacji, elektronice użytkowej.

Płyty główne i płyty rozwojowe firmy Thinkcore o otwartym kodzie źródłowym. Pełny zestaw usług dostosowywania sprzętu i oprogramowania w oparciu o Rockchip socs wspiera proces projektowania klienta, od najwcześniejszych etapów rozwoju po udaną produkcję masową.

Usługi projektowania płyt
Budowa tablic nośnych na miarę zgodnie z wymaganiami klientów
Integracja naszego SoM ze sprzętem użytkownika końcowego w celu obniżenia kosztów i zmniejszenia zajmowanego miejsca oraz skrócenia cyklu rozwoju

Usługi opracowywania oprogramowania
Oprogramowanie układowe, sterowniki urządzeń, BSP, oprogramowanie pośredniczące
Przenoszenie do różnych środowisk programistycznych
Integracja z platformą docelową

Usługi produkcyjne
Zakup komponentów
Wielkość produkcji buduje
Niestandardowe etykietowanie
Kompletne rozwiązania pod klucz

Wbudowane badania i rozwój
Technologia
â€“ Niskopoziomowy system operacyjny: Android i Linux, aby wprowadzić sprzęt Geniatech
„Przenoszenie sterowników: w przypadku niestandardowego sprzętu, budowanie sprzętu działającego na poziomie systemu operacyjnego”
„Bezpieczeństwo i autentyczne narzędzie: aby upewnić się, że sprzęt działa we właściwy sposób”

Informacje o oprogramowaniu i sprzęcie
Płyta główna zawiera schematy i diagramy numerów bitów, dolna płyta płyty rozwojowej zawiera informacje o sprzęcie, takie jak pliki źródłowe PCB, pakiet SDK oprogramowania open source, podręczniki użytkownika, dokumenty przewodników, poprawki debugowania itp.

7.FAQ
1. Czy masz wsparcie? Jakie jest wsparcie techniczne?
Odpowiedź Thinkcore: Zapewniamy kod źródłowy, schemat i instrukcję techniczną płyty rozwojowej płyty głównej.
Tak, wsparcie techniczne, możesz zadawać pytania przez e-mail lub fora.

Zakres wsparcia technicznego
1. Dowiedz się, jakie zasoby oprogramowania i sprzętu są dostępne na płycie rozwojowej
2. Jak uruchomić dostarczone programy testowe i przykłady, aby płyta rozwojowa działała normalnie?
3. Jak pobrać i zaprogramować system aktualizacji?
4. Sprawdź, czy jest usterka. Poniższe zagadnienia nie wchodzą w zakres wsparcia technicznego, zapewniamy jedynie dyskusje techniczne
„”. Jak rozumieć i modyfikować kod źródłowy, samodemontaż i imitację płytek drukowanych?
â‘µ. Jak skompilować i przeszczepić system operacyjny
â‚¶. Problemy napotykane przez użytkowników podczas samodzielnego rozwoju, czyli problemy z dostosowywaniem użytkownika
Uwaga: „Dostosowanie” definiujemy w następujący sposób: W celu realizacji własnych potrzeb użytkownicy samodzielnie projektują, wykonują lub modyfikują dowolne kody programów i urządzenia.

2. Czy możesz przyjmować zamówienia?
Thinkcore odpowiedział:
Świadczone przez nas usługi: 1. Dostosowanie systemu; 2. Dopasowanie systemu; 3. Napędzaj rozwój; 4. Aktualizacja oprogramowania; 5. Schematyczny projekt sprzętu; 6. Układ PCB; 7. Aktualizacja systemu; 8. Budowa środowiska deweloperskiego; 9. Metoda debugowania aplikacji; 10. Metoda testowa. 11. Więcej spersonalizowanych usług…

3. Na jakie szczegóły należy zwrócić uwagę podczas korzystania z płyty głównej Androida?
Każdy produkt, po pewnym okresie użytkowania, będzie miał takie lub inne drobne problemy. Oczywiście płyta główna Androida nie jest wyjątkiem, ale jeśli odpowiednio ją konserwujesz i używasz, zwracaj uwagę na szczegóły, a wiele problemów można rozwiązać. Zwykle zwracaj uwagę na drobny szczegół, możesz wnieść dużo wygody! Wierzę, że na pewno będziesz chciał spróbować. .

Przede wszystkim podczas korzystania z płyty głównej Androida należy zwrócić uwagę na zakres napięcia, który może zaakceptować każdy interfejs. Jednocześnie upewnij się, że złącze jest dopasowane do kierunku dodatniego i ujemnego.

Po drugie, bardzo ważne jest również umieszczenie i transport płyty głównej Androida. Musi być umieszczony w suchym środowisku o niskiej wilgotności. Jednocześnie należy zwrócić uwagę na środki antystatyczne. W ten sposób płyta główna Androida nie zostanie uszkodzona. Pozwala to uniknąć korozji płyty głównej Androida z powodu wysokiej wilgotności.

Po trzecie, wewnętrzne części płyty głównej Androida są stosunkowo delikatne, a silne bicie lub nacisk może spowodować uszkodzenie wewnętrznych elementów płyty głównej Androida lub zgięcie PCB. a więc. Staraj się, aby podczas użytkowania płyta główna Androida nie została uderzona twardymi przedmiotami

4. Ile typów pakietów jest ogólnie dostępnych dla wbudowanych płyt głównych ARM?
Wbudowana płyta główna ARM to elektroniczna płyta główna, która zawiera i zawiera podstawowe funkcje komputera lub tabletu. Większość wbudowanych płyt głównych ARM integruje procesor, urządzenia pamięci masowej i styki, które są połączone z nośną płytą montażową przez szpilki, aby zrealizować układ systemowy w określonym polu. Ludzie często nazywają taki system mikrokomputerem jednoukładowym, ale należy go dokładniej określać jako wbudowaną platformę programistyczną.

Ponieważ płyta główna integruje wspólne funkcje rdzenia, jest tak wszechstronna, że płyta główna może dostosować wiele różnych płyt montażowych, co znacznie poprawia wydajność rozwoju płyty głównej. Ponieważ wbudowana płyta główna ARM jest wydzielona jako niezależny moduł, zmniejsza również trudność rozwoju, zwiększa niezawodność, stabilność i łatwość konserwacji systemu, przyspiesza czas wprowadzania na rynek, profesjonalną obsługę techniczną i optymalizuje koszty produktu. Utrata elastyczności.

Trzy główne cechy płyty głównej ARM to: niski pobór mocy i rozbudowane funkcje, podwójny zestaw instrukcji 16-bitowych/32-bitowych/64-bitowych oraz liczni partnerzy. Mały rozmiar, niskie zużycie energii, niski koszt, wysoka wydajność; obsługuje podwójny zestaw instrukcji Thumb (16-bit)/ARM (32-bit), kompatybilny z urządzeniami 8-bit/16-bit; wykorzystywana jest duża liczba rejestrów, a szybkość wykonywania instrukcji jest większa; Większość operacji na danych realizowana jest w rejestrach; tryb adresowania jest elastyczny i prosty, a wydajność wykonania wysoka; długość instrukcji jest stała.

Wbudowane płyty główne Si NuclearTechnologia z serii AMR dobrze wykorzystują te zalety platformy ARM. Komponenty procesor Procesor jest najważniejszą częścią płyty głównej, która składa się z jednostki arytmetycznej i kontrolera. Jeśli płyta główna RK3399 porównuje komputer do człowieka, to procesor jest jego sercem i widać z tego jego ważną rolę. Bez względu na rodzaj procesora, jego wewnętrzną strukturę można podsumować w trzech częściach: jednostka sterująca, jednostka logiczna i jednostka pamięci.

Te trzy części koordynują się ze sobą, aby analizować, oceniać, obliczać i kontrolować skoordynowaną pracę różnych części komputera.

Pamięć Pamięć to element służący do przechowywania programów i danych. W przypadku komputera tylko z pamięcią może mieć funkcję pamięci, aby zapewnić normalne działanie. Istnieje wiele rodzajów pamięci, które można podzielić na pamięć główną i pamięć pomocniczą w zależności od ich przeznaczenia. Pamięć główna jest również nazywana pamięcią wewnętrzną (nazywaną pamięcią), a pamięć dodatkowa jest również nazywana pamięcią zewnętrzną (nazywaną pamięcią zewnętrzną). Zewnętrzna pamięć masowa to zwykle nośniki magnetyczne lub dyski optyczne, takie jak dyski twarde, dyskietki, taśmy, płyty CD itp., które mogą przechowywać informacje przez długi czas i nie polegają na energii elektrycznej do przechowywania informacji, ale są napędzane przez elementy mechaniczne. prędkość jest znacznie wolniejsza niż procesora.

Pamięć odnosi się do elementu pamięci na płycie głównej. Jest to komponent, z którym procesor bezpośrednio się komunikuje i używa go do przechowywania danych. Przechowuje dane i programy aktualnie używane (to znaczy w trakcie wykonywania). Jego fizyczna esencja to jedna lub więcej grup. Układ scalony z funkcjami wejścia i wyjścia danych oraz przechowywania danych. Pamięć jest używana tylko do tymczasowego przechowywania programów i danych. Po wyłączeniu zasilania lub awarii zasilania znajdujące się w nim programy i dane zostaną utracone.

Istnieją trzy opcje połączenia między płytą podstawową a płytą dolną: złącze płytka-płytka, złoty palec i otwór stempla. Jeśli zastosuje się rozwiązanie typu płytka-płytka, zaletą jest: łatwe podłączanie i odłączanie. Ale są następujące wady: 1. Słaba wydajność sejsmiczna. Łącznik płytka-płyta jest łatwo poluzowany pod wpływem wibracji, co ograniczy zastosowanie płyty głównej w produktach motoryzacyjnych. Do mocowania płyty głównej można zastosować takie metody jak dozowanie kleju, skręcanie, lutowanie drutem miedzianym, zakładanie plastikowych klipsów, zaginanie osłony ekranującej. Jednak każdy z nich podczas masowej produkcji obnaży wiele niedociągnięć, co spowoduje wzrost awaryjności.

2. Nie można stosować do cienkich i lekkich produktów. Odległość między płytą rdzenia a dolną płytą również wzrosła do co najmniej 5 mm, a takiej płyty rdzenia nie można używać do opracowywania cienkich i lekkich produktów.

3. Operacja wtyczki może spowodować wewnętrzne uszkodzenie PCBA. Powierzchnia płyty głównej jest bardzo duża. Kiedy wyciągamy płytę rdzenia, musimy najpierw podnieść jedną stronę siłą, a następnie wyciągnąć drugą stronę. W tym procesie nieunikniona jest deformacja płytki drukowanej płyty głównej, co może prowadzić do spawania. Urazy wewnętrzne, takie jak pękanie punktowe. Pęknięte złącza lutowane nie spowodują problemów na krótką metę, ale przy długotrwałym użytkowaniu mogą stopniowo tracić kontakt z powodu wibracji, utleniania i innych przyczyn, tworząc otwarty obwód i powodując awarię systemu.

4. Wadliwa szybkość masowej produkcji łatek jest wysoka. Złącza typu płytka-płytka z setkami pinów są bardzo długie i mogą się kumulować niewielkie błędy między złączem a płytką drukowaną. Na etapie lutowania rozpływowego podczas masowej produkcji, pomiędzy płytką drukowaną a złączem powstają naprężenia wewnętrzne, które czasami pociągają i deformują płytkę drukowaną.

5. Trudności w testowaniu podczas masowej produkcji. Nawet jeśli używane jest złącze typu płytka-płytka z rastrem 0,8 mm, nadal nie jest możliwe bezpośrednie zetknięcie złącza z gilzą, co powoduje trudności w projektowaniu i produkcji uchwytu testowego. Chociaż nie ma trudności nie do pokonania, wszystkie trudności ostatecznie objawią się wzrostem kosztów, a wełna musi pochodzić od owiec.

Jeśli zostanie przyjęte rozwiązanie ze złotym palcem, korzyści są następujące: 1. Bardzo wygodne jest podłączanie i odłączanie. 2. Koszt technologii złotego palca jest bardzo niski w masowej produkcji.

Wady są następujące: 1. Ponieważ część ze złotym palcem musi być pokryta złotem galwanicznym, cena procesu ze złotym palcem jest bardzo wysoka, gdy wydajność jest niska. Proces produkcji taniej fabryki PCB nie jest wystarczająco dobry. Z płytami jest wiele problemów i nie można zagwarantować jakości produktu. 2. Nie można go stosować do cienkich i lekkich produktów, takich jak złącza typu board-to-board. 3. Dolna płyta wymaga wysokiej jakości gniazda karty graficznej notebooka, co zwiększa koszt produktu.

Jeśli przyjmie się schemat otworów stempla, wady to: 1. Trudno jest zdemontować. 2. Powierzchnia płyty głównej jest zbyt duża i istnieje ryzyko odkształcenia po lutowaniu rozpływowym i może być wymagane ręczne lutowanie do płyty dolnej. Wszystkie wady dwóch pierwszych systemów już nie istnieją.

5. Czy powiesz mi czas dostawy płyty głównej?
Thinkcore odpowiedział: Małe zamówienia próbne, jeśli są zapasy, płatność zostanie wysłana w ciągu trzech dni. Duże ilości zamówień lub zamówienia niestandardowe mogą zostać wysłane w ciągu 35 dni w normalnych okolicznościach
