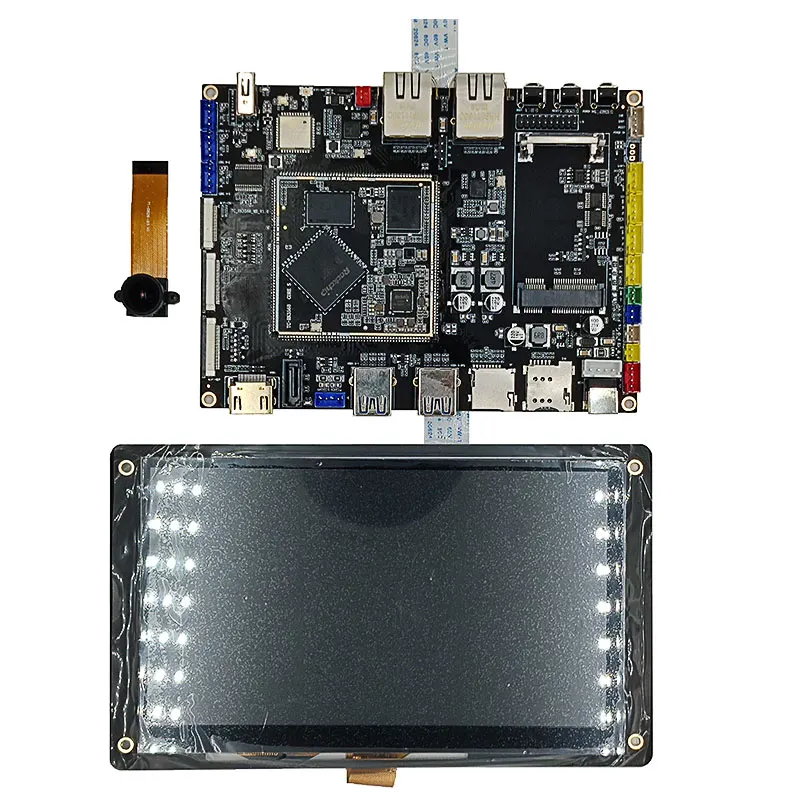

Płyta główna RK3568

RK3568, czterordzeniowy 64-bitowy procesor Cortex-A55, z procesem litograficznym 22 nm, ma częstotliwość do 2,0 GHz, zapewniając wydajną i stabilną wydajność przetwarzania danych sprzętu zaplecza. Istnieje wiele opcji przechowywania, co pozwala klientom na szybkie wdrożenie badań i produkcji produktów. Obsługuje do 8 GB pamięci RAM, o szerokości do 32 bitów i częstotliwości do 1600 MHz. Obsługuje wszystkie łącza danych ECC, dzięki czemu dane są bezpieczniejsze i bardziej niezawodne, a także spełnia wymagania uruchamiania aplikacji produktów o dużej pamięci. Jest zintegrowany z dwurdzeniowym procesorem graficznym, wysokowydajną jednostką VPU i wysokowydajną jednostką NPU. Karta graficzna obsługuje OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU może osiągnąć dekodowanie wideo 4K 60fps H.265/H.264/VP9 i kodowanie wideo 1080P 100fps H.265/H.264. NPU obsługuje przełączanie jednym kliknięciem popularnych frameworków, takich jak Caffe/TensorFlow.

Wyślij zapytanie    Pobierz plik PDF

Opis produktu

Specyfikacja płyty rozwojowej Thinkcore TC-RK3568 z otworem na stempel


Oświadczenie o prawach autorskich

Prawa autorskie do tej instrukcji należą do Shenzhen Thinkcore Technology Co., Ltd. i wszelkie prawa są zastrzeżone. Żadne firmy ani osoby fizyczne nie mogą wyodrębniać części lub całości tej instrukcji, a osoby naruszające ją będą ścigane zgodnie z prawem.


Uwaga:

Instrukcje sprzedawanej platformy programistycznej będą od czasu do czasu aktualizowane, należy pobrać najnowszą instrukcję ze strony internetowej www.think-core.com lub skontaktować się z przedstawicielem handlowym naszej firmy, nie będzie dalszych powiadomień.


Informacje o wersji

Wersja

Data

Autor

Opis

Wersja 01

2022-08-04

Rewizja



Rozdział 1. Wprowadzenie do płytki rozwojowej TC-RK3568 z otworem po stemplu

TC-RK3568 Podsumowanie płytki rozwojowej z otworem po pieczęci

Płytka rozwojowa TC-RK3568 z otworem na stempel zawiera TC-RK3568 SOM z otworem na stempel i płytkę nośną.

System TC-RK3568 Stamp Hole na module jest wyposażony w 64-bitowy procesor Rockchip RK3568, który jest skonfigurowany z dwurdzeniowym procesorem graficznym i wydajnym NPU.


RK3568, czterordzeniowy 64-bitowy procesor Cortex-A55, z procesem litograficznym 22 nm, ma częstotliwość do 2,0 GHz, zapewniając wydajną i stabilną wydajność przetwarzania danych sprzętu zaplecza. Istnieje wiele opcji przechowywania, co pozwala klientom na szybkie wdrożenie badań i produkcji produktów. Obsługuje do 8 GB pamięci RAM, o szerokości do 32 bitów i częstotliwości do 1600 MHz. Obsługuje wszystkie łącza danych ECC, dzięki czemu dane są bezpieczniejsze i bardziej niezawodne, a także spełnia wymagania uruchamiania aplikacji produktów o dużej pamięci. Jest zintegrowany z dwurdzeniowym procesorem graficznym, wysokowydajną jednostką VPU i wysokowydajną jednostką NPU. Karta graficzna obsługuje OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU może osiągnąć dekodowanie wideo 4K 60fps H.265/H.264/VP9 i kodowanie wideo 1080P 100fps H.265/H.264. NPU obsługuje przełączanie jednym kliknięciem popularnych frameworków, takich jak Caffe/TensorFlow.


Dzięki interfejsom wideo MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP może obsługiwać do trzech wyjść ekranowych z różnymi wyświetlaczami. Wbudowany 8M ISP obsługuje dwie kamery i HDR. Interfejs wejścia wideo można podłączyć do kamery zewnętrznej lub wielu kamer. Jest wyposażony w dwa adaptacyjne porty RJ45 Gigabit Ethernet, za pośrednictwem których można uzyskać dostęp do danych sieciowych wewnętrznych i zewnętrznych oraz je przesyłać, poprawiając wydajność transmisji sieciowej i spełniając potrzeby produktów z wieloma portami sieciowymi, takimi jak NVR i bramy przemysłowe.


Płyta nośna zawiera wiele interfejsów, takich jak port 4G LTE, USB3.0, USB2.0, PCIE, dual Ethernet, WIFI, Bluetooth, wejście i wyjście Audio, wyjście HDMI, wyświetlacz MIPI DSI, wyświetlacz eDP, wyświetlacz LVDS, MIPI CSI kamera, gniazdo kart TF, RS485, RS232, TTL, CAN, wyjście zasilania, SATA itp.

Obsługiwane są systemy operacyjne Android 11, Ubuntu 18.04, Debian OS i Linux Buildroot. Stabilne i niezawodne działanie zapewnia bezpieczne i stabilne środowisko systemowe do badań i produkcji produktów.

Kompletny zestaw SDK, dokumenty programistyczne, przykłady, dokumenty technologiczne, samouczki i inne zasoby są udostępniane użytkownikom w celu dalszego dostosowania.


Cechy płytki rozwojowej TC-RK3568 z otworem na stempel:

Rozmiar: 150mm x 110mm.

Bogate interfejsy mogą być bezpośrednio używane w różnych inteligentnych produktach, aby ułatwić ukończenie produktów.

Obsługiwane są systemy operacyjne Android 11.0, Ubuntu 18.04, Debian OS i Linux Buildroot.


Wniosek

Ta płyta może być szeroko stosowana w inteligentnych rejestratorach NVR, terminalach w chmurze, bramach IoT, sterowaniu przemysłowym, obliczeniach brzegowych, bramkach do rozpoznawania twarzy, serwerach NAS, konsolach środkowych pojazdów itp.


Charakterystyczny parametr

Specyfikacje

procesor

RockChip RK3568, czterordzeniowy 64-bitowy Cortex-A55, proces litograficzny 22 nm, częstotliwość do 2,0 GHz

GPU

RAMIĘ G52 2EE

Obsługuje OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1

Wbudowany wysokowydajny sprzęt do akceleracji 2D

NPU

0.8Tops@INT8, zintegrowany wysokowydajny akcelerator AI RKNN NPU

Obsługuje przełączanie jednym kliknięciem Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet

WPU

Obsługuje dekodowanie wideo 4K 60fps H.265/H.264/VP9

Obsługuje kodowanie wideo 1080P 100fps H.265/H.264

Obsługuje 8M ISP, obsługuje HDR

Baran

2 GB/4 GB/8 GB

Przechowywanie

8 GB/16 GB/32 GB/64 GB/128 GB eMMC

Obsługuje SATA 3.0 x 1 (rozszerzenie o 2,5-calowy dysk SSD/HDD)

Obsługuje gniazdo kart TF x1 (rozwiń za pomocą karty TF)

System operacyjny

Android11/Linux Buildroot/Ubuntu/Debian


Funkcje sprzętowe

Wyświetlacz

1 * HDMI2.0, obsługuje wyjście 4K przy 60 klatkach na sekundę

1 * MIPI DSI, obsługuje wyjście 1920*1080 przy 60 klatkach na sekundę

1 * LVDS, obsługuje wyjście 1920*1080 przy 60 klatkach na sekundę

1 * eDP1.3, obsługuje wyjście 2560x1600 przy 60 klatkach na sekundę

Ethernet

Obsługuje dwa porty Gigabit Ethernet (1000 Mb/s)

Wi-Fi

Mini PCIe do podłączenia 4G LTE

Obsługuje Wi-Fi 6 (802.11 AX)

Obsługuje BT5.0

PCIE3.0

Obsługuje interfejs PCE3.0

Audio

1 * wyjście audio HDMI

1 * Wyjście głośnikowe

1 * Wyjście słuchawkowe

1 * Wbudowane wejście audio mikrofonu

Kamera

Obsługuje 1-kanałowy interfejs kamery MIPI-CSI

Obsługuje HDR, obraz pozostaje wyraźny przy podświetleniu lub silnym oświetleniu



USB

1 * Host USB3.0, 4 * Host USB 2.0, 1 * USB3.0 OTG

SATA

1 * SATA, 6,0 Gb/s

Seryjny

1 * TTL, 2 * RS232, 1 * RS485

MOGĄ

Obsługa CAN2.0B, obsługa 1 mb/s, 8 mb/s

Karta TF

1 * gniazdo karty TF

Inni

GPIO i ADC

Rozmiar

150mm * 110mm


Napięcie wejściowe

12V/3A

Temperatura przechowywania



-30 ~ 80 ° C

temperatura robocza

-20~60℃

Wilgotność przechowywania

10%~80%

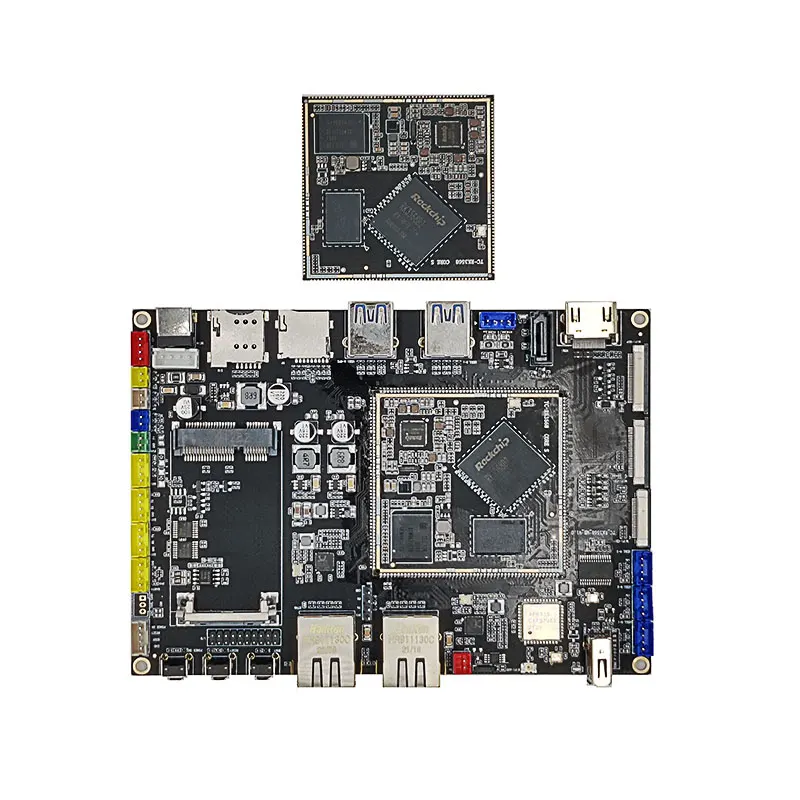

Wygląd SOM

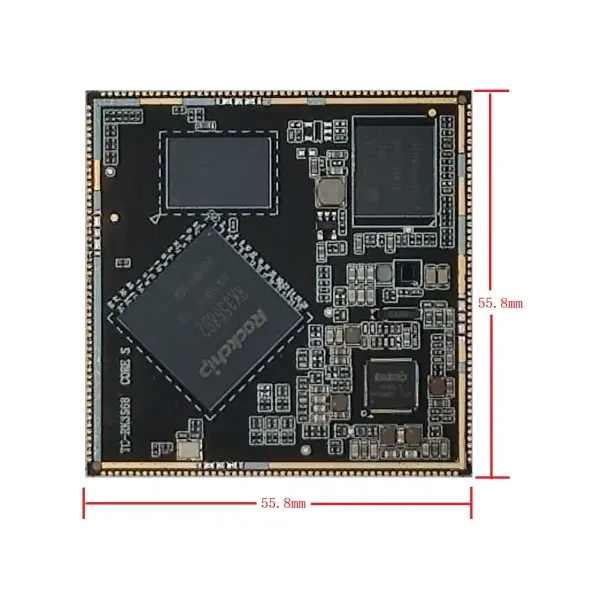

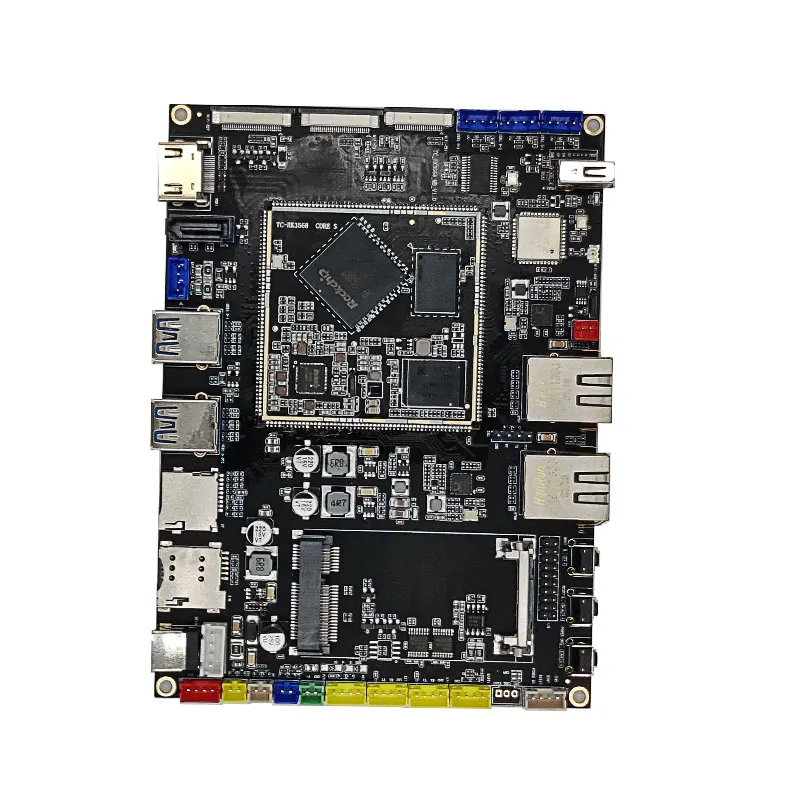

SOM Przód

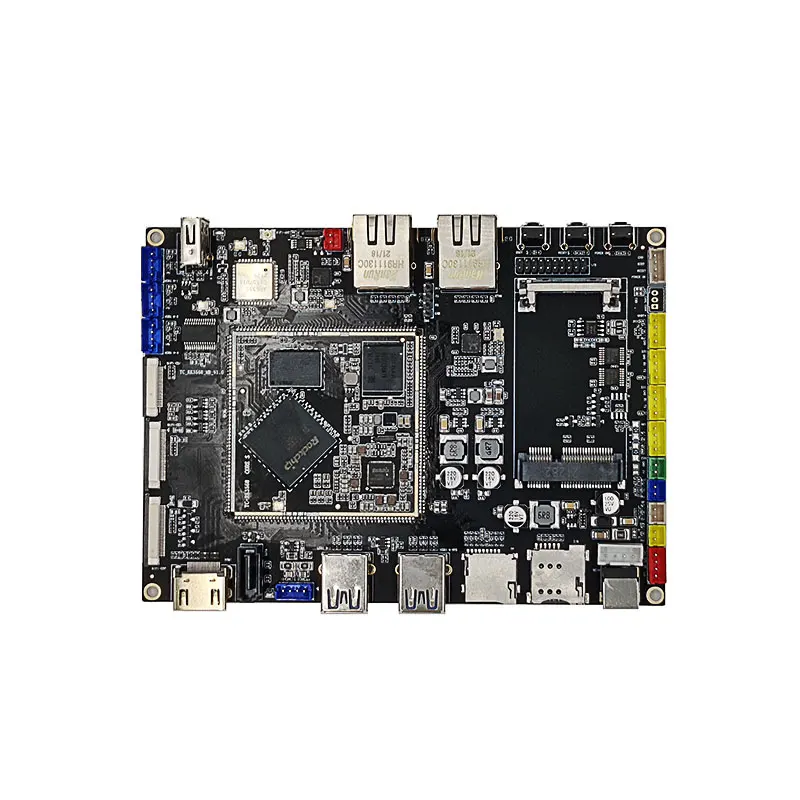

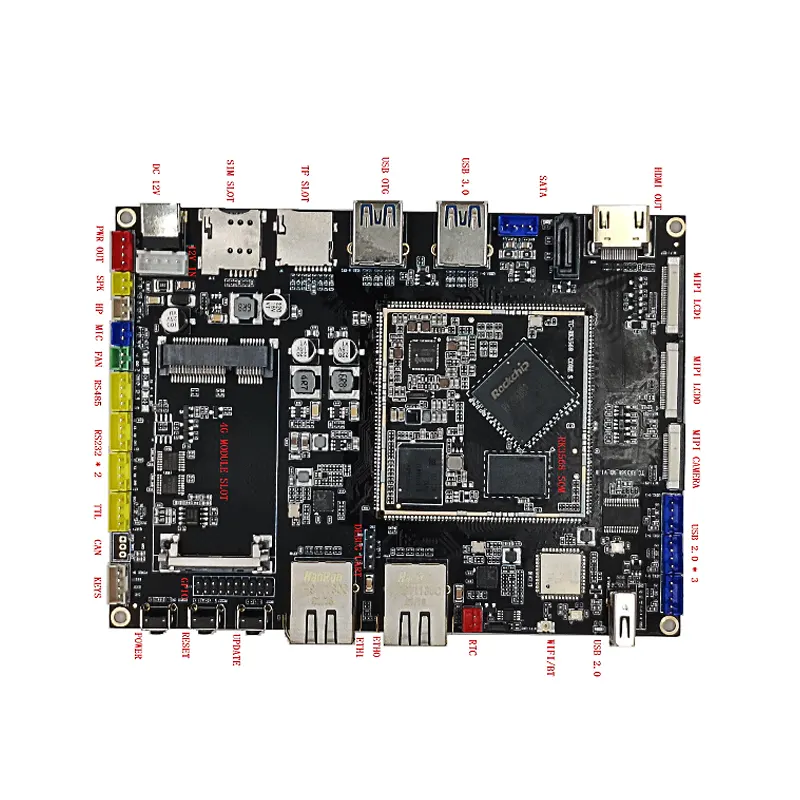

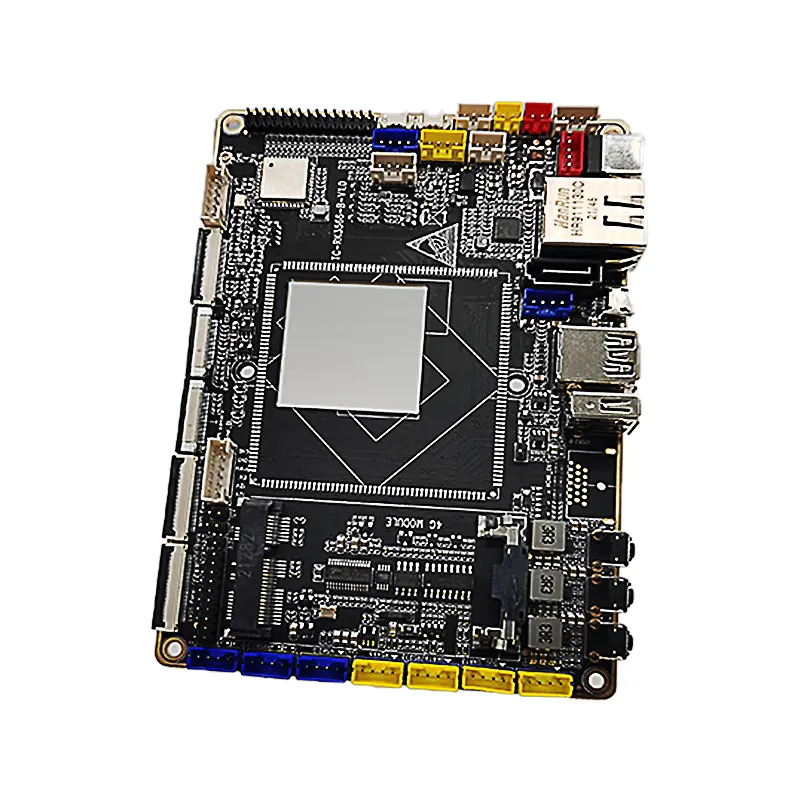

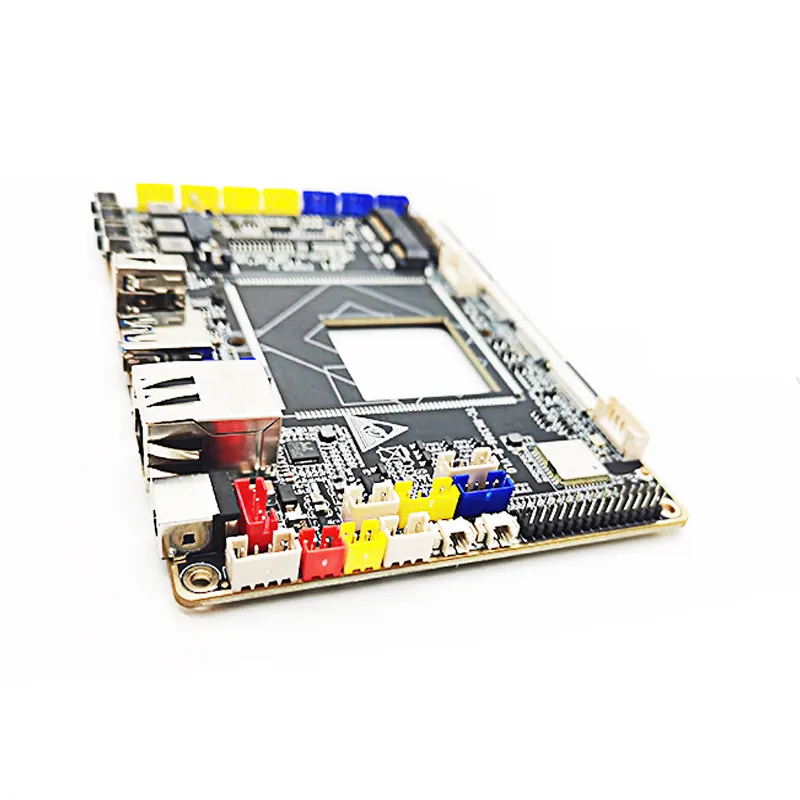

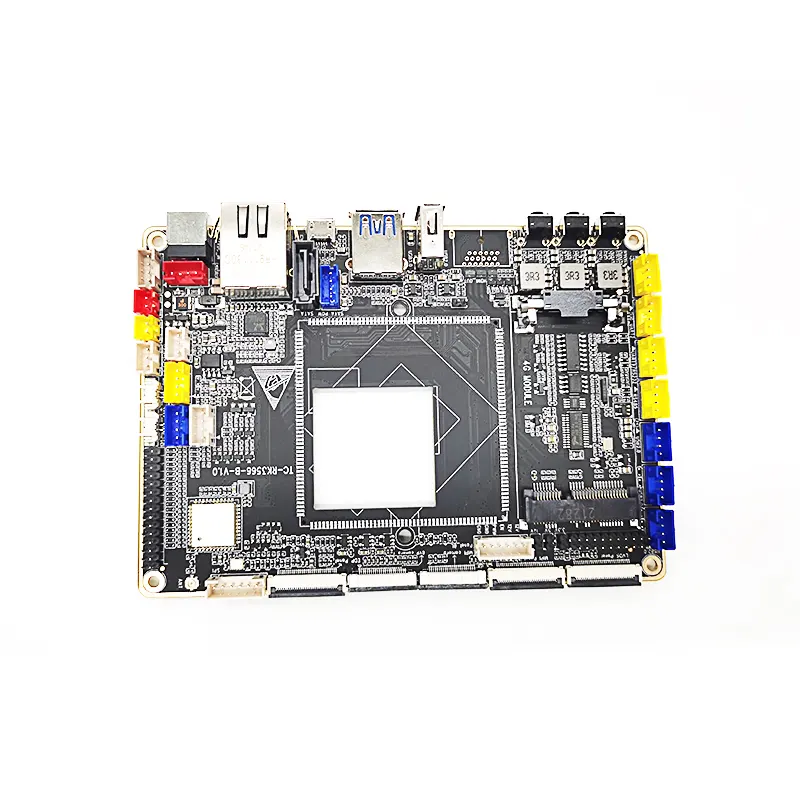

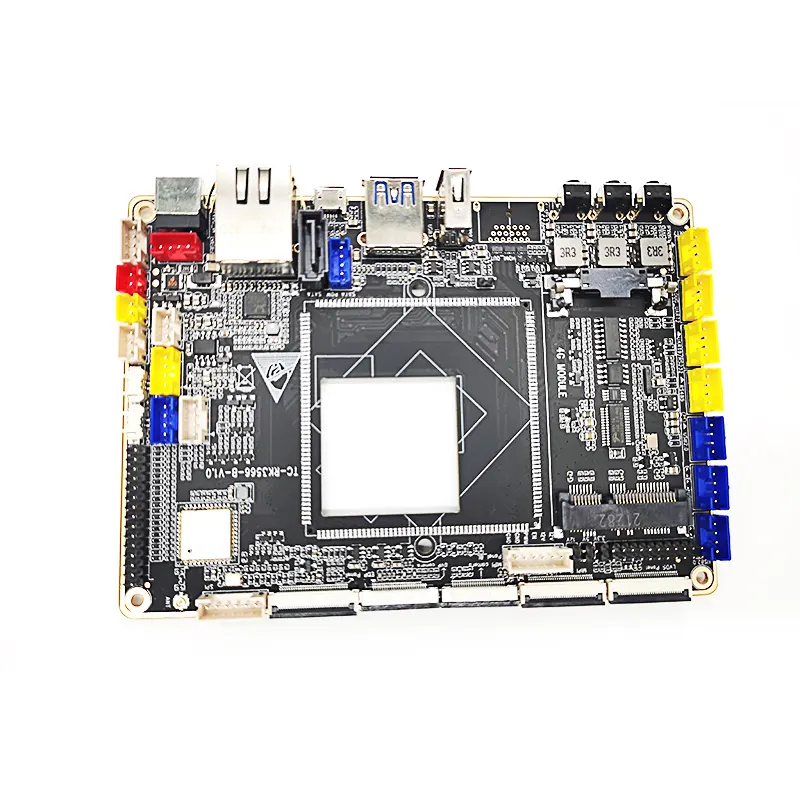

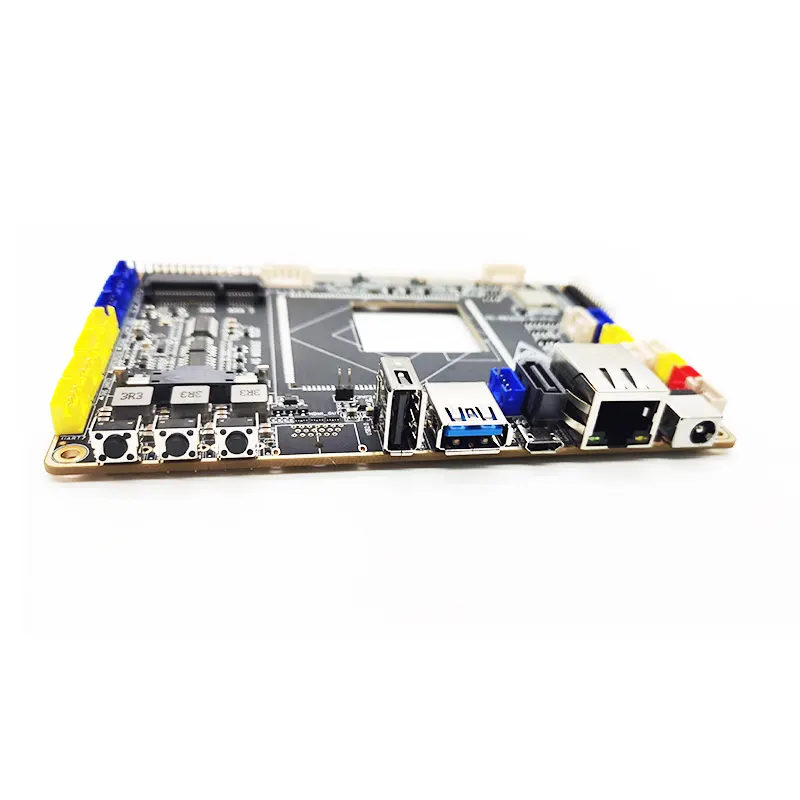

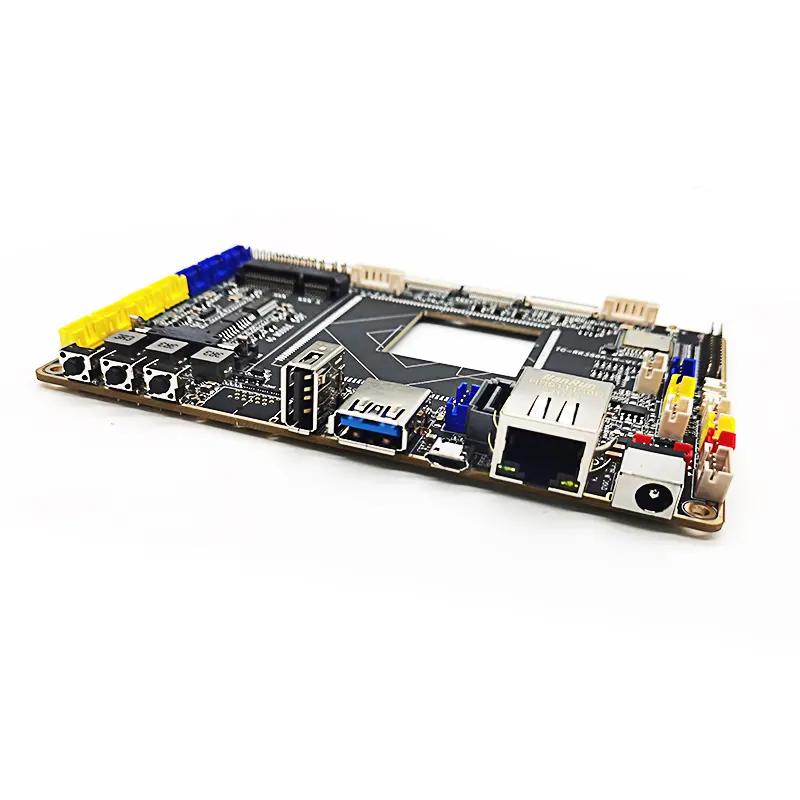

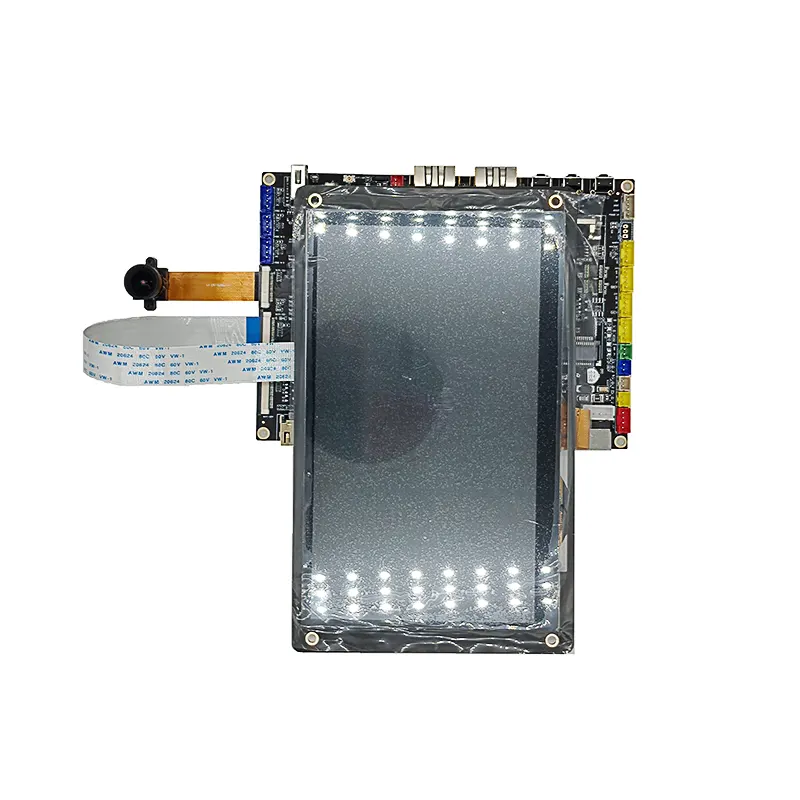

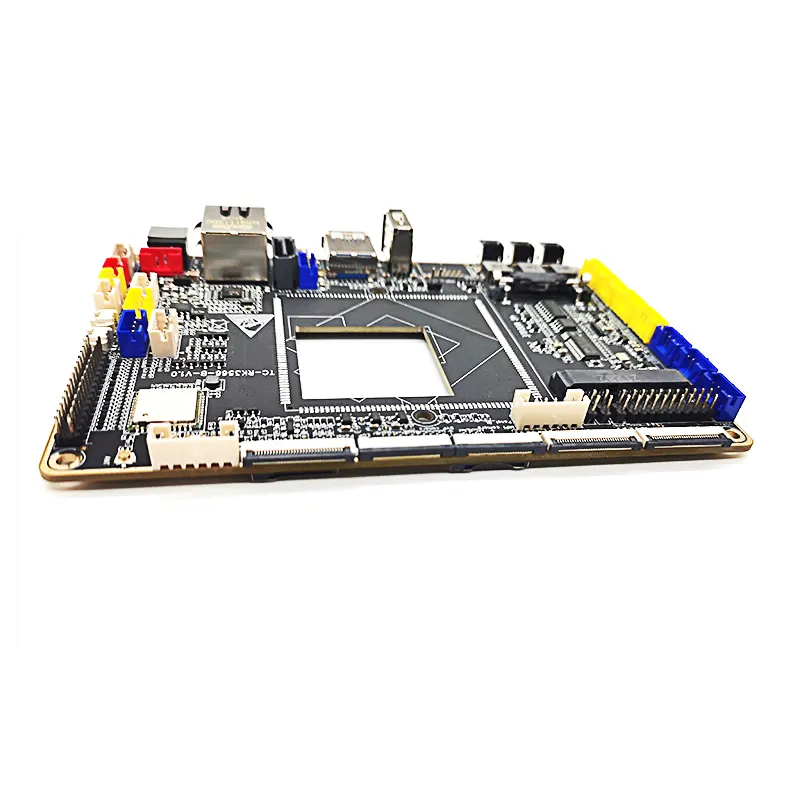

Wygląd płyty rozwojowej


Rozdział 2. Definicja PIN-u SOM

Definicja PIN-u SOM

SZPILKA

Definicja pinów płyty głównej

Funkcja domyślna

Domyślny opis funkcji

Moc wejścia/wyjścia

Podkładka typu IO pull

1

VCC3V3_SYS

Zasilacz systemu 3,3 V

Napięcie wejściowe 3,3 V



-

2

VCC3V3_SYS

Zasilacz systemu 3,3 V

Napięcie wejściowe 3,3 V



-

3

GND

GND

GND



-

4

GND

GND

GND



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 wykrywa wejście

3,3 V

I/O GÓRA

6

SDMMC0_D3

SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u

Port danych SDMMC0

3,3 V

I/O GÓRA



7

SDMMC0_D2

SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u

Port danych SDMMC0

3,3 V

I/O GÓRA



8

SDMMC0_D1

SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u

Port danych SDMMC0

3,3 V

I/O GÓRA



9

SDMMC0_D0

SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u

Port danych SDMMC0

3,3 V

I/O GÓRA



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

Wyjście polecenia SDMMC0

3,3 V

I/O GÓRA



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

Wyjście zegara SDMMC0



3,3 V

I/O W DÓŁ

12

ZRESETOWAĆ

NPOR_U

Zresetuj wykrywanie sygnału

3,3 V

-

13

RK809_PWRON

Zasilanie włączone

Włącz wejście sygnału, klucz zasilania połączenia zewnętrznego, aktywny niski



-

14

POWRÓT DO ZDROWIA

SARADC_VIN0

Wejście z klawiatury AD

1,8 V

-

15

EXT_EN

EXT_EN

Włączenie zasilania PMIC



-

16

HPR_OUT

HPR_OUT

Słuchawki od razu

3,3 V

-

17

HPL_OUT

HPL_OUT

Słuchawki pominięte

3,3 V

-

18

SPKP_OUT

SPKP_OUT

Mówić otwarcie

5V/0,6W

-

19

SPKN_OUT

SPKN_OUT

Mówić otwarcie-

5V/0,6W

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3,3 V

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3,3 V

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

Wykrywanie słuchawek

3,3 V

I/O W DÓŁ

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3,3 V

I/O W DÓŁ

24

VCC3V3_SD

Zasilanie 3,3 V

Napięcie wyjściowe 3,3 V dla karty SD, znamionowy prąd wyjściowy 2A



-

25

VCC_3V3

Zasilanie 3,3 V

Napięcie wyjściowe 3,3 V, znamionowy prąd wyjściowy 2 A



-

26

VCC_1V8

Zasilanie 1,8 V

Napięcie wyjściowe 1,8 V, znamionowy prąd wyjściowy 2,5 A



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3,3 V

IO W DÓŁ

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3,3 V

IO W DÓŁ

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3,3 V

IO W DÓŁ

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3,3 V

IO W DÓŁ

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0 przesyła dane

1,8 V

I/O GÓRA

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0 przesyła dane

1,8 V

I/O GÓRA

33

GMAC0_TXD2

SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u

GMAC0 przesyła dane

1,8 V

I/O GÓRA

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0 przesyła dane

1,8 V

I/O GÓRA

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

Włączenie transmisji GMAC0

1,8 V

I/O GÓRA

36

GMAC0_TXCLK

SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d

Zegar transmisji GMAC0

1,8 V

I/O W DÓŁ

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

GMAC0 odbiera dane

1,8 V

I/O GÓRA

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

GMAC0 odbiera dane

1,8 V

I/O W DÓŁ

39

GMAC0_RXD2

SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u

GMAC0 odbiera dane

1,8 V

I/O GÓRA

40

GMAC0_RXD3

SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u

GMAC0 odbiera dane

1,8 V

I/O GÓRA

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

Prawidłowy sygnał danych GMAC0 RX

1,8 V

I/O W DÓŁ

42

GMAC0_RXCLK

SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u

Zegar odbioru GMAC0

1,8 V

I/O GÓRA

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

ETH0_REF CLOCK OUTPUT_25 MHz CPU do PHY, domyślnie NC

1,8 V

I/O W DÓŁ

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

Zewnętrzny zegar GMAC0
Wejście

1,8 V

I/O W DÓŁ

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

Zegar zarządzający MAC0

1,8 V

I/O W DÓŁ

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

Polecenie zarządzania MAC0 i dane

1,8 V

I/O W DÓŁ

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3,3 V

IO W DÓŁ

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3,3 V

I/O W DÓŁ

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT, aktywny niski

1,8 V

I/O W DÓŁ

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

Port szeregowy I2C 5

3,3 V

I/O W DÓŁ

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

Port szeregowy I2C 5

3,3 V

I/O W DÓŁ

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3,3 V

I/O W DÓŁ

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

Transmisja danych CAN

3,3 V

I/O W DÓŁ

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

Odbiór danych CAN

3,3 V

I/O W DÓŁ

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

Port szeregowy UART

3,3 V

I/O GÓRA

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

Przesyłanie danych portu szeregowego UART w celu debugowania

3,3 V

I/O GÓRA

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

Odbiór danych portu morskiego UART

3,3 V

I/O W DÓŁ

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

Transmisja danych portu morskiego UART

3,3 V

I/O W DÓŁ

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

Transmisja danych portu morskiego UART

3,3 V

I/O W DÓŁ

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

Odbiór danych portu morskiego UART

3,3 V

I/O W DÓŁ

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

Odbiór danych portu morskiego UART

3,3 V

I/O W DÓŁ

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

Transmisja danych portu morskiego UART

3,3 V

I/O W DÓŁ

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

Odbiór danych portu morskiego UART

3,3 V

I/O W DÓŁ

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

Transmisja danych portu morskiego UART

3,3 V

I/O W DÓŁ

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

Kierunek danych RS485

3,3 V

I/O W DÓŁ

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u



3,3 V

I/O GÓRA

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d



3,3 V

I/O W DÓŁ

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3,3 V

I/O W DÓŁ

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3,3 V

I/O W DÓŁ

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3,3 V

I/O W DÓŁ

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3,3 V

I/O W DÓŁ

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3,3 V

I/O W DÓŁ

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3,3 V

I/O W DÓŁ

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

Włączenie zasilania modułu Bluetooth

3,3 V

I/O W DÓŁ

75

UART8_RX_M0

CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d

Odbiór danych portu morskiego UART

1,8V

I/O W DÓŁ

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

Transmisja danych portu morskiego UART

1,8 V

I/O W DÓŁ

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1,8 V

I/O W DÓŁ

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1,8 V

I/O W DÓŁ

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

Włącz WIFI_REG

1,8 V

I/O W DÓŁ

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

Gospodarz budzenia WIFI

1,8 V

I/O W DÓŁ

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

Zegar SDMMC2

1,8 V

I/O W DÓŁ

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

Polecenie SDMMC2

1,8 V

I/O W DÓŁ

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

Dane SDMMC2

1,8 V

I/O W DÓŁ

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

Dane SDMMC2

1,8 V

I/O W DÓŁ

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

Dane SDMMC2

1,8 V

I/O W DÓŁ

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

Dane SDMMC2

1,8 V

I/O W DÓŁ

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3,3 V

I/O W DÓŁ

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3,3 V

I/O W DÓŁ

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

Komenda i dane zarządzania GMAC1

1,8 V

I/O W DÓŁ

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

Zegar zarządzający GMAC1

1,8 V

I/O W DÓŁ

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

Zewnętrzny zegar GMAC1
Wejście

1,8 V

I/O W DÓŁ

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

ETH1 Wyjście zegarowe

1,8 V

I/O W DÓŁ

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

Zegar odbioru GMAC1

1,8 V

I/O W DÓŁ

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

Prawidłowy sygnał danych GMAC1 RX

1,8 V

I/O W DÓŁ

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

GMAC1 odbiera dane

1,8 V

I/O W DÓŁ

96

GMAC1_RXD2_M1

CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d

GMAC1 odbiera dane

1,8 V

I/O W DÓŁ

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

GMAC1 odbiera dane

1,8 V

I/O W DÓŁ

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

GMAC1 odbiera dane

1,8 V

I/O W DÓŁ

99

GMAC1_TXCLK_M1

CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d

Zegar transmisji GMAC1

1,8 V

I/O W DÓŁ

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

Włączenie transmisji GMAC1

1,8 V

I/O W DÓŁ

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1 przesyła dane

1,8 V

I/O W DÓŁ

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1 przesyła dane

1,8 V

I/O W DÓŁ

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1 przesyła dane

1,8 V

I/O W DÓŁ

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1 przesyła dane

1,8 V

I/O W DÓŁ

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

Resetowanie panelu dotykowego

3,3 V

I/O GÓRA



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

Wprowadzanie danych przerwania panelu dotykowego

3,3 V

I/O GÓRA

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

Port szeregowy I2C 1

3,3 V

I/O GÓRA

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

Port szeregowy I2C 1

3,3 V

I/O GÓRA

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

Port szeregowy I2C 3

3,3 V

I/O GÓRA

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

Port szeregowy I2C 3

3,3 V

I/O GÓRA

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

Port szeregowy I2C 2

1,8 V

I/O W DÓŁ

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

Port szeregowy I2C 2

1,8 V

I/O W DÓŁ

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

Wyłączenie aparatu1

3,3 V

I/O W DÓŁ

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

Reset aparatu1

3,3 V

I/O W DÓŁ

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

Reset aparatu0

3,3 V

I/O W DÓŁ

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

Aparat 0 wyłączony

3,3 V

I/O W DÓŁ

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3,3 V

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3,3 V

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3,3 V

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3,3 V

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

Wyjście zegara dla kamery

3,3 V

I/O W DÓŁ

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

Koniec zegara CIF

1,8 V

I/O W DÓŁ

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1,8 V

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1,8 V

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1,8 V

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1,8 V

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1,8 V

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1,8 V

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1,8 V

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1,8 V

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1,8 V

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1,8 V

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1,8 V

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1,8 V

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d

Włączenie zasilania wyświetlacza LCD

3,3 V

I/O W DÓŁ

136

LCD1_BL_PWM5

PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d

Podświetlenie LCD PWM

3,3 V

I/O W DÓŁ

137

LCD1_BL_PWM4

PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d

Podświetlenie LCD PWM

3,3 V

I/O W DÓŁ

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d

Włączenie zasilania wyświetlacza LCD

3,3 V

I/O W DÓŁ

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1,8 V

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1,8 V

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1,8 V

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1,8 V

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1,8 V

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1,8 V

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1,8 V

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1,8 V

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1,8 V

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1,8 V

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT i rezystancja szeregowa 2.2R

1,8 V

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT i rezystancja szeregowa 2.2R

1,8 V

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT i rezystancja szeregowa 2.2R

1,8 V

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT i rezystancja szeregowa 2.2R

1,8 V

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT i rezystancja szeregowa 2.2R

1,8 V

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT i rezystancja szeregowa 2.2R

1,8 V

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT i rezystancja szeregowa 2.2R

1,8 V

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT i rezystancja szeregowa 2.2R

1,8 V

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

Port szeregowy I2C dla HDMI

3,3 V

I/O GÓRA

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

Port szeregowy I2C dla HDMI

3,3 V

I/O GÓRA

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3,3 V

I/O GÓRA

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

Hot plug HDMI_TX

1,8 V

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

I/O W DÓŁ

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3,3 V

I/O W DÓŁ

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

Zresetuj PCIE30X2

3,3 V

I/O W DÓŁ

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

Host wznawiania PCIE30X2

3,3 V

I/O W DÓŁ

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

Włączenie zasilania PCIE

1,8 V

I/O W DÓŁ

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1,8 V

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1,8 V

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1,8 V

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1,8 V

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1,8 V

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1,8 V

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1,8 V

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1,8 V

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1,8 V

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1,8 V

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1,8 V

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1,8 V

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1,8 V

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1,8 V

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1,8 V

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1,8 V

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

Wskazuje aktywność SATA

3,3 V

I/O W DÓŁ

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0

USB3_HOST1_SSTXP

1,8 V

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0

USB3_HOST1_SSTXN

1,8 V

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0

USB3_HOST1_SSRXP

1,8 V

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1,8 V

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3,3 V

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3,3 V

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1,8 V

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1,8 V

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1,8 V

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1,8 V

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3,3 V

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3,3 V

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3,3 V

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

Wykrywanie USB3_OTG0_VBUS

3,3 V

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

Włączenie zasilania hosta USB

3,3 V

I/O W DÓŁ

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

Włączenie zasilania USB OTG

3,3 V

I/O W DÓŁ

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1,8 V

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1,8 V

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1,8 V

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1,8 V

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1,8 V

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1,8 V

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1,8 V

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1,8 V

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1,8 V

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1,8 V

-


Rozdział 3. Rada Rozwoju

Rozmiar

Rozmiar to 150mm * 110mm, 4 warstwy, grubość 1.6mm.


Opis interfejsów


Opis interfejsów

NIE.

Imię

ã1ã

Wejście DC 12 V/4-stykowe wejście 12 V 2,54 mm

ã2ã

Gniazdo karty sim modułu 4G

ã3ã

Gniazdo karty TF

ã4ã

USB OTG

ã5ã

HOST USB3.0

ã6ã

Dane SATA

ã7ã

Wyjście HDMI

ã8ã

MIPI LCD1

ã9ã

MIPI LCD0

ã10ã

Kamera MIPI

ã11ã

USB2.0 * 3

ã12ã

USB2.0 typu A

ã13ã

WIFI/BT(AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

Zaktualizuj klucz

ã18ã

Przycisk reset

ã19ã

Przycisk zasilania

ã20ã

Klucze (4pin 2.0mm)

ã21ã

MOŻE (3 piny 2,0 mm)

ã22ã

Uart TTL (4pin 2.0mm)

ã23ã

RS232 * 2 (4 piny 2.0mm)

ã24ã

RS485 (4 piny 2,0 mm)

ã25ã

WENTYLATOR (2 piny 2,0 mm)

ã26ã

MIKROFON (2 piny 2,0 mm)

ã27ã

HP (2pin 2.0mm)

ã28ã

SPK (2pin 2.0mm)

ã29ã

Wyjście zasilania (4pin 2.0mm)

ã30ã

Debuguj Uart (4pin 2.0mm)

ã31ã

GPIO(2*10pin 2,0mm)

ã32ã

Gniazdo modułu 4G (port PCIE)

ã33ã

RK3568 SOM


Płyta wykorzystuje zasilacz 12 V DC, który można podłączyć za pomocą złącza wejściowego DC 12 V lub złącza wejściowego 4-pinowego 2,54 mm 12 V.

Szczegóły innych interfejsów mogą odnosić się do schematu i układu płytki rozwojowej.


Rozdział 4. Projektowanie sprzętu

Odniesienie do projektu

Weź płytkę rozwojową TC-RK3568 jako platformę sprzętową, możesz odnieść się do projektu zasilania, projektu USB, projektu portu PCIE, projektu wyświetlacza MIPI, projektu audio, projektu Ethernet, projektu kamery i tak dalej. Są one otwarte dla klientów, mogą odnosić się do naszego projektu płyty nośnej.


Rozdział 5. Projektowanie oprogramowania

Platforma programistyczna TC-RK3568 obsługuje systemy operacyjne Android11, Linux Buildroot, Ubuntu i Debian, kody źródłowe są otwarte. Możesz przeczytać odniesienia, takie jak instrukcja obsługi systemu Thinkcore TC-RK3568.



Gorące Tagi: Płyta główna RK3568, producenci, dostawcy, Chiny, kup, hurt, fabryka, wyprodukowano w Chinach, cena, jakość, najnowszy, tanio
Powiązana kategoria
Wyślij zapytanie
Prosimy o przesłanie zapytania w poniższym formularzu. Odpowiemy ci w ciągu 24 godzin.
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
