Allwinner H618 Core Board

● Ta płyta rdzeniowa A1 Stamp Hole (TP-A1CS) wykorzystuje Allwinner H618 jako główny układ, 64-bitowy czterordzeniowy procesor Cortex-A53, główną częstotliwość 1,5 GHz, zintegrowane MALI-G31GPU, z bogatymi interfejsami audio i wideo, można szeroko stosować w skrzynkach telewizyjnych, inteligentnych ekranach i innych polach.

● Obsługuje kodowanie i dekodowanie wielu formatów wideo, obsługuje do 8k@24 klatki śmiałej H.265 Dekodowanie i kodowanie 4K@25 klatek na sekundę H.264 i obsługuje wyjście wyświetlania HDMI do 4K@60 klatek na sekundę.

● Zapewnia dwie opcje pamięci i pamięci, Memory LPDDR4 Opcjonalnie 2 GB/4 GB, Opcje pamięci EMMC 3 8 GB/32 GB.

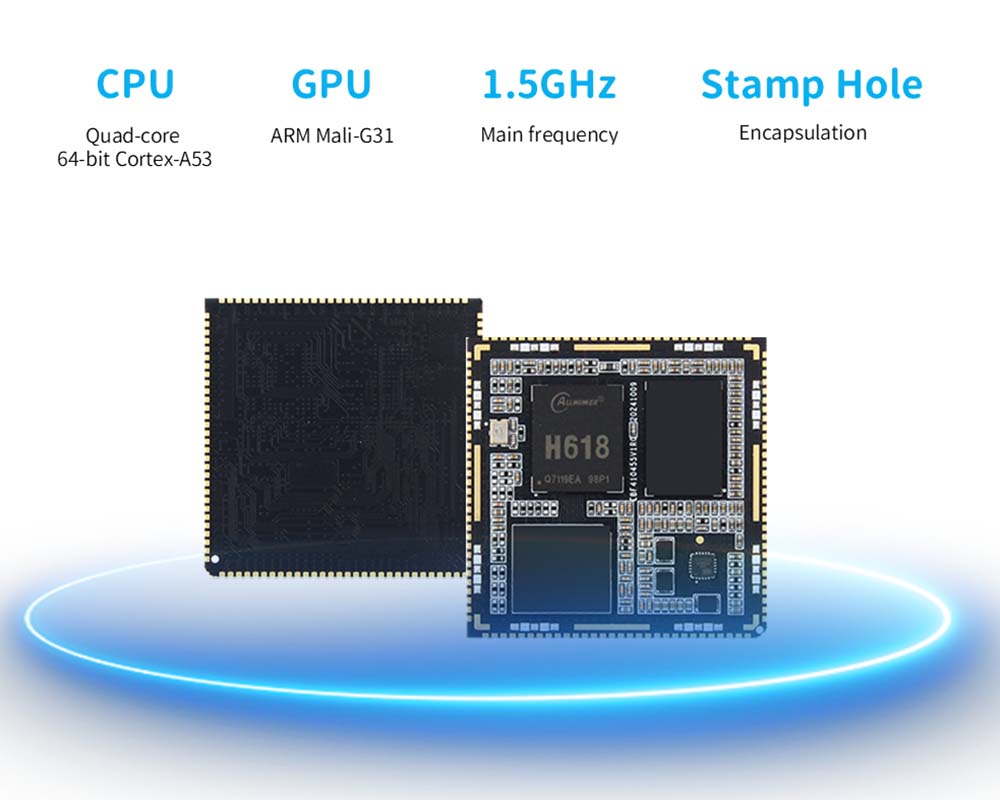

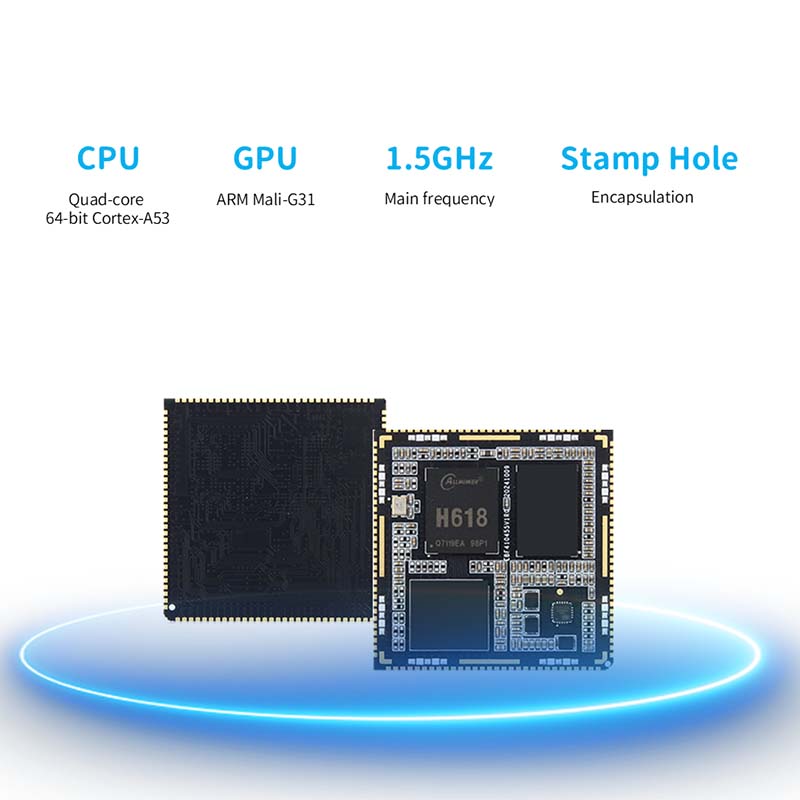

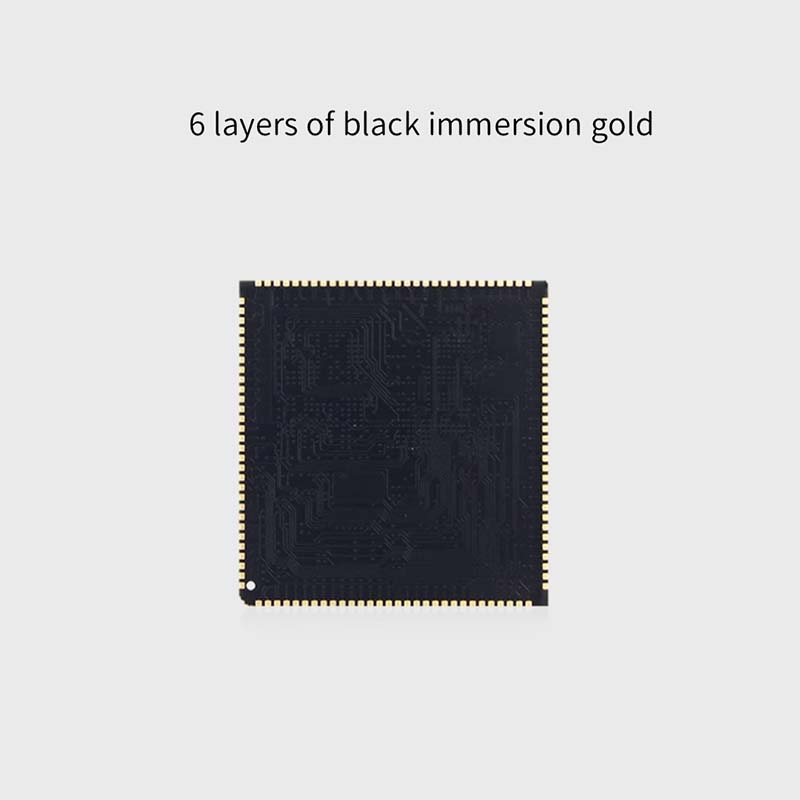

● Przyjmując projekt interfejsu otworu znaczków, płyta ma tylko 40*40 mm wielkości, małe i wykwintne, z 6 warstwami czarnego złota zanurzenia. Oprócz DDR, EMMC Bus, LRADC, I0 jest w pełni wyprowadzony

● Interfejs peryferyjny jest bogaty, a podstawowa płyta prowadzi USB OTG/host, I2CSpi, PWM, I2S, HDMI, UART i inne interfejsy poprzez połączenie otworu znaczków.

● Oficjalnie obsługuje główny nurt telewizji z Androidem, Debain, obrazy systemu operacyjnego Ubuntu i można je zastosować do ponad 6 różnych środowisk aplikacji.

● Pasująca Wildfire Luban Cat A110 Whole Board zapewnia samouczki i zestawy rozwoju sterowników SDK, a informacje są całkowicie open source, co jest wygodne dla użytkowników i rozwoju wtórnego.

Parametry płyty rdzeniowej H618

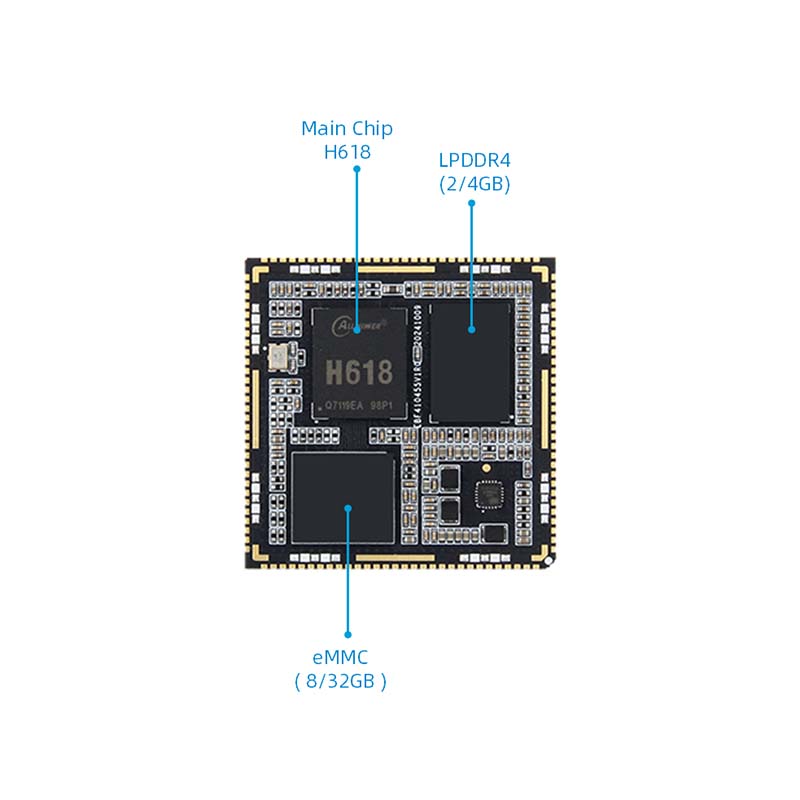

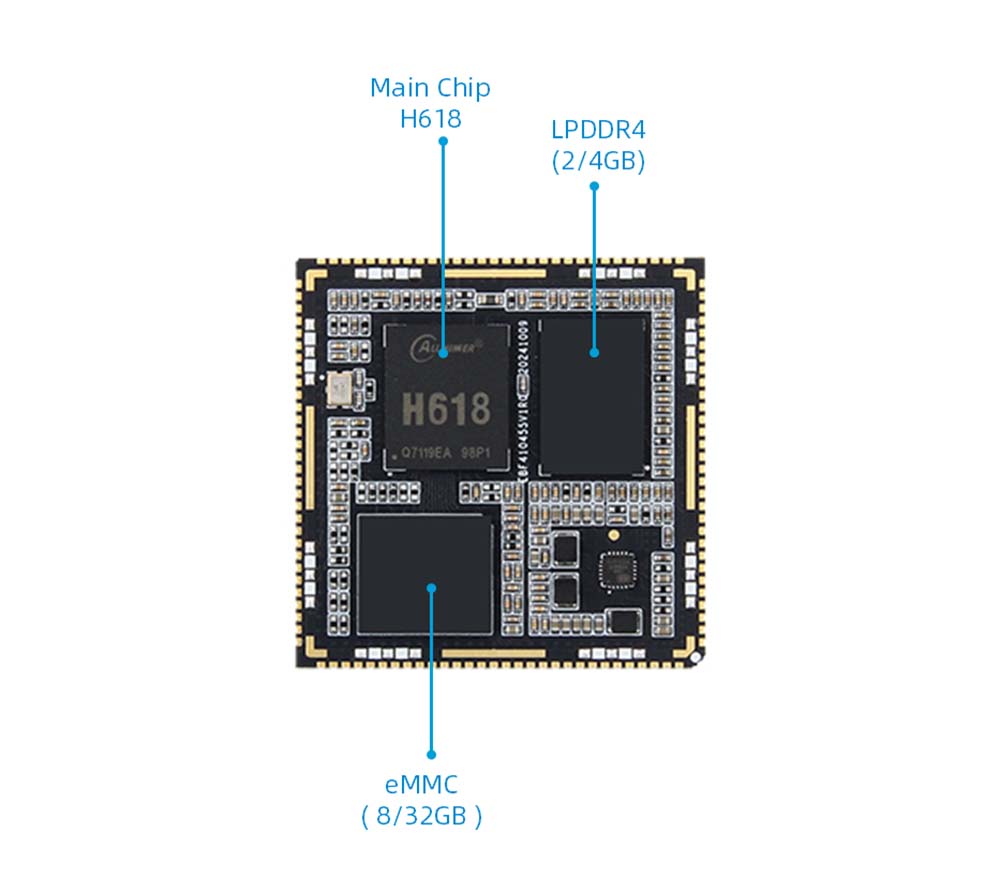

● Główny układ: Allwinner H618

● CPU: 4-rdzeniowa 64-bitowa kora-A53

● COPP: Arm Malizo-G31

● Pamięć: na pokładzie LPDDR4, 2/4 GB

● Pamięć: EMMC, 8/32 GB, obsługuje system rozruchu EMMC

● Interfejs: Oprócz DDR, EMMC Bus, LRADC, 10 pełnych potencjalnych klientów, w tym GPI088, w tym 8 USB dedykowanych, 1 pin resetowania AP, 1 Bluetooth, 1 wifi.

● PCB: 6 warstw, zanurzenie złota

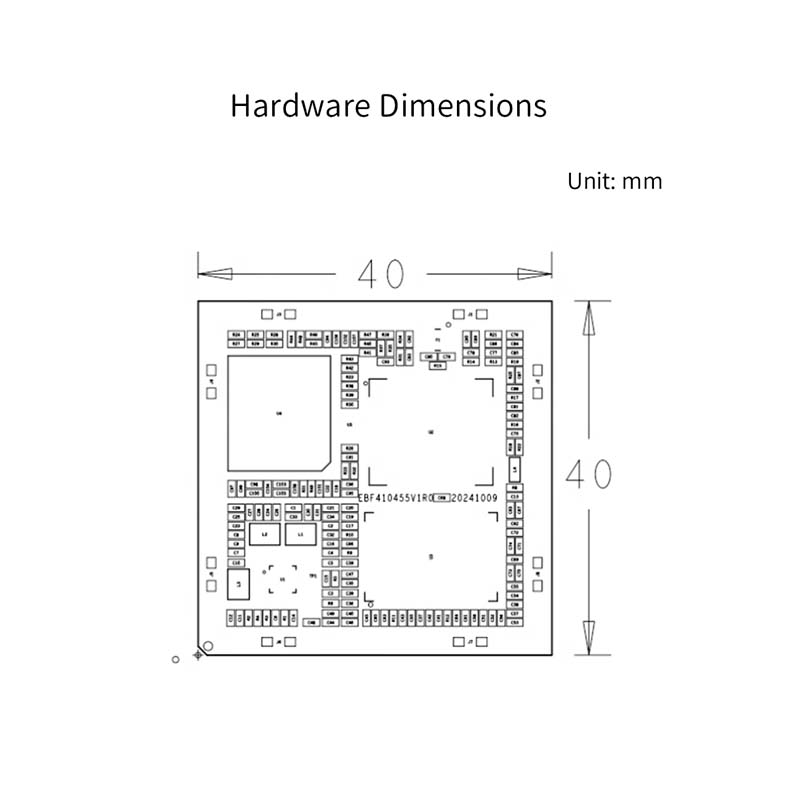

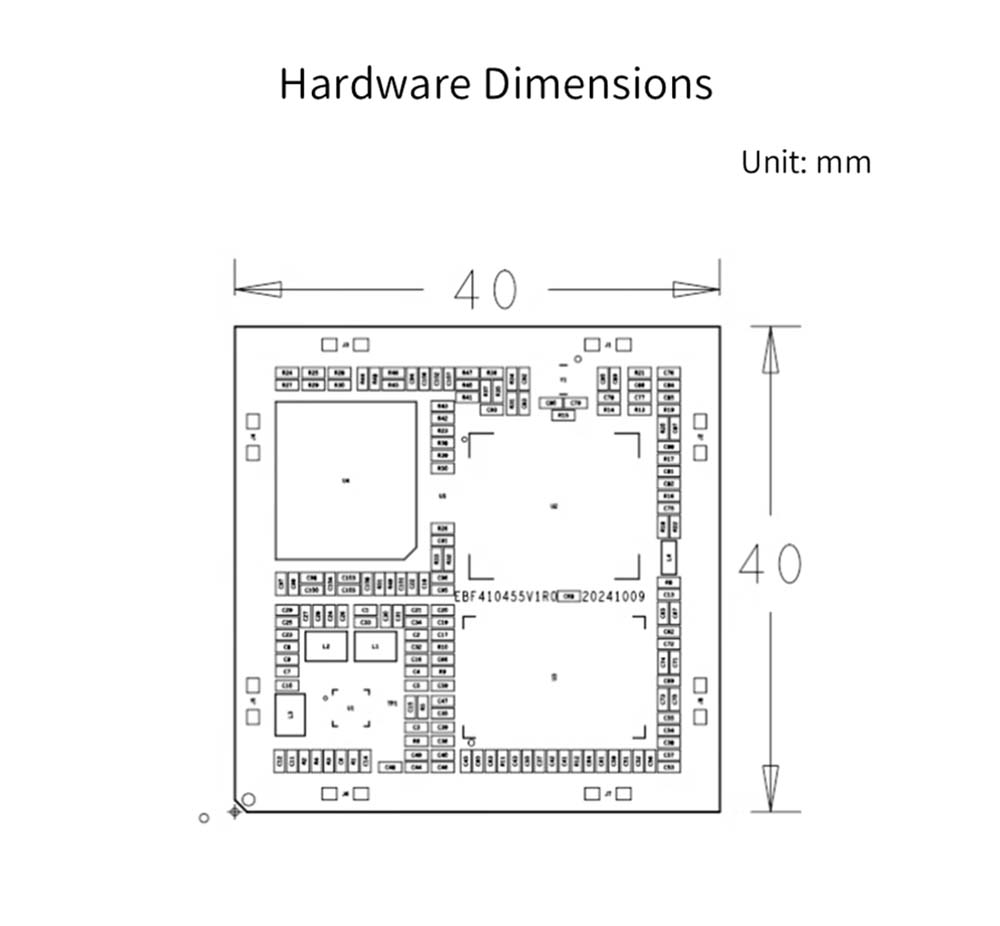

● Rozmiar: 40*40 mm

Interfejs sygnału

● Port sieciowy: 1 Gigabit Ethernet

● JTAG: 1

● Kanały audio: 1, lewe i prawe

● Port szeregowy: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● Host USB: 3

● HDMI: 1

● SD: 1

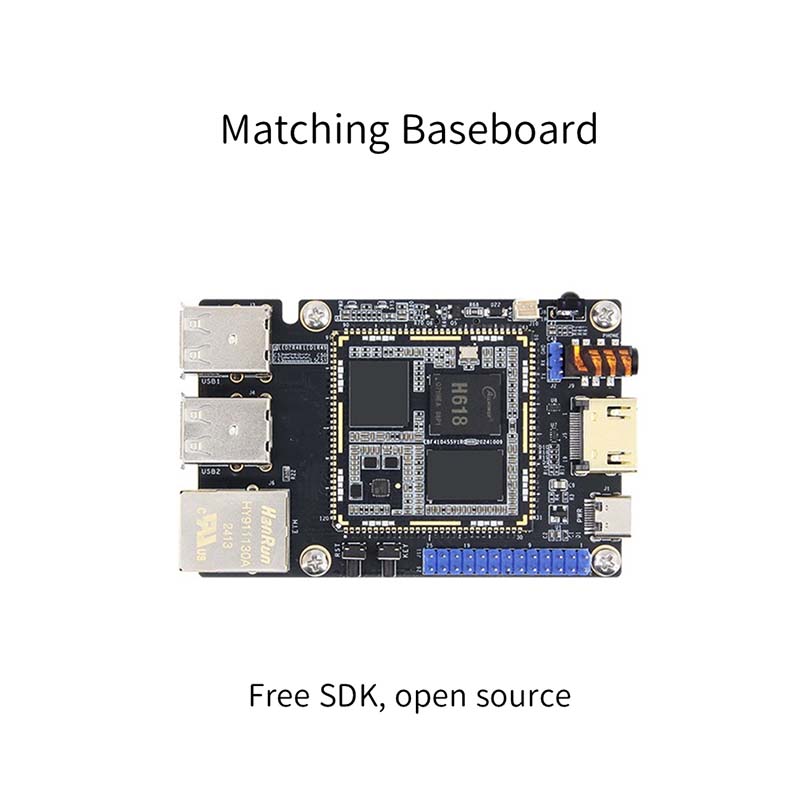

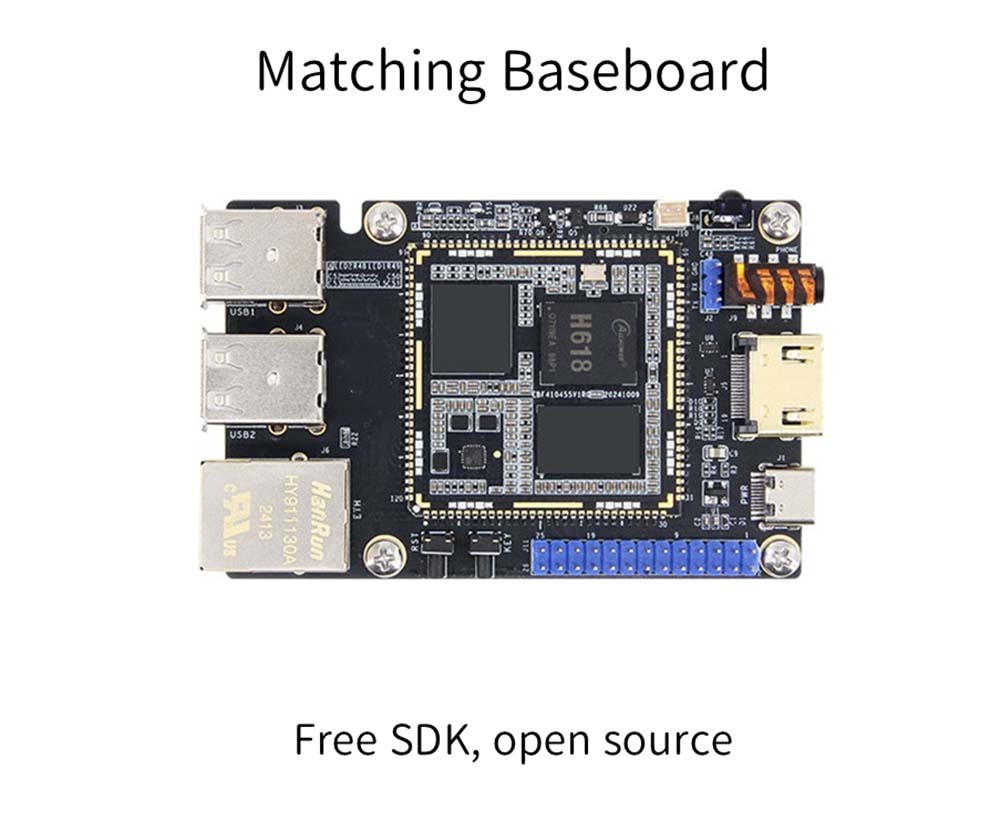

Dostępne jest dopasowanie Baseboard

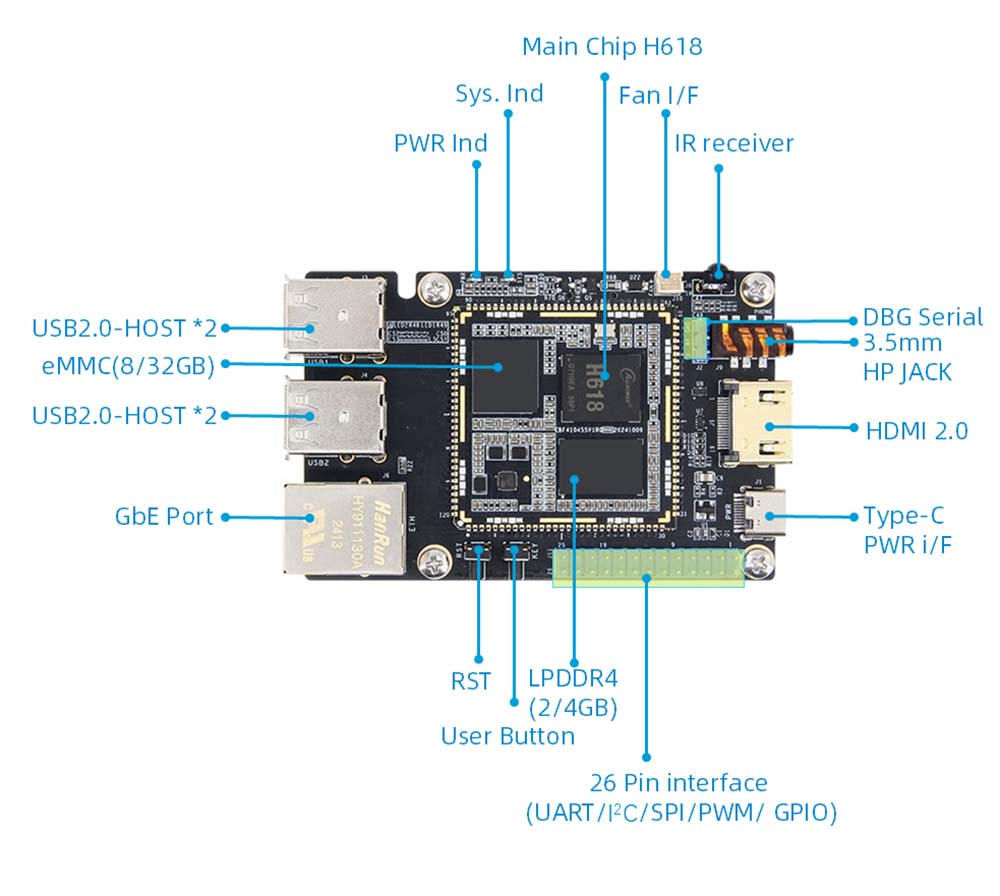

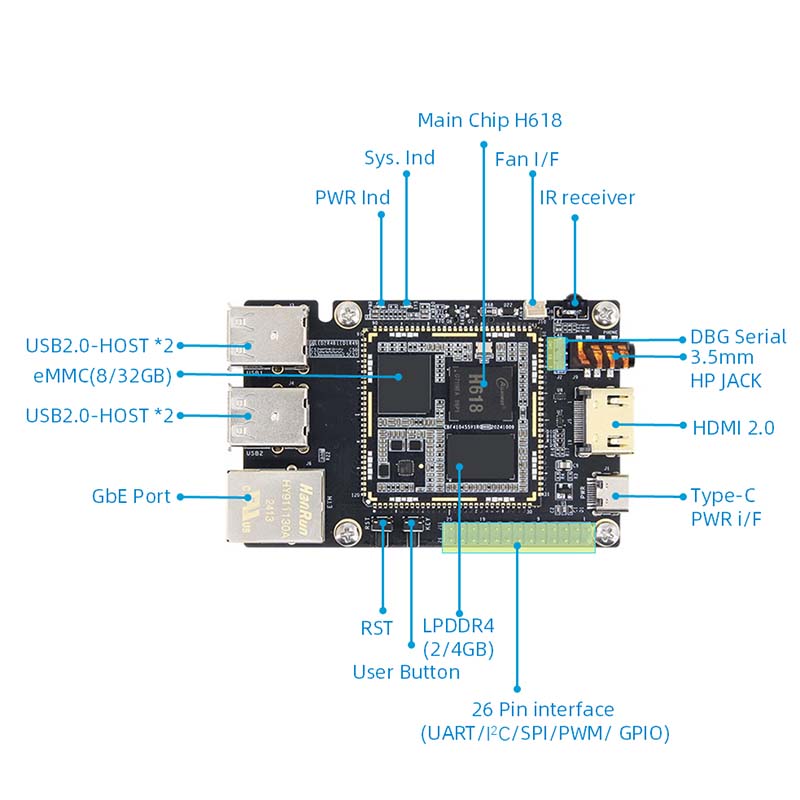

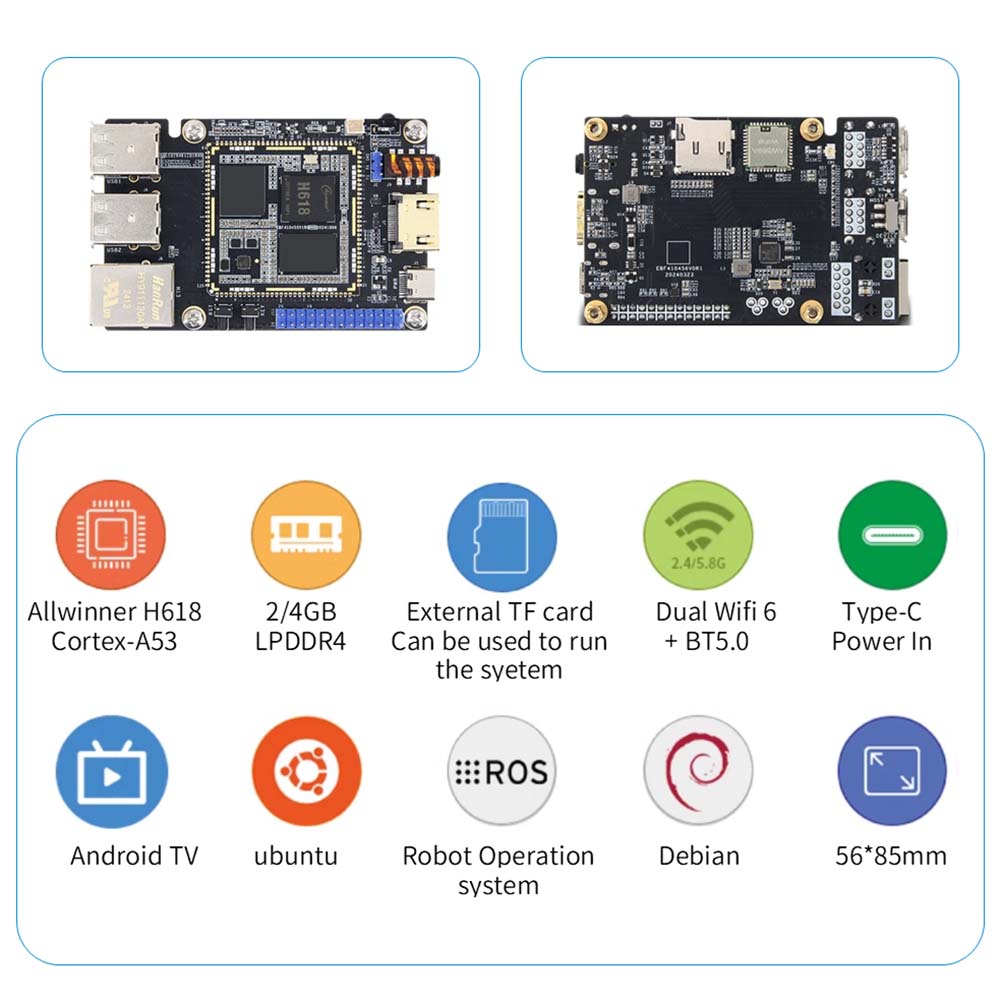

H618 Parametry sprzętowe płyty głównej

1. CPU: Główny układ: Allwinner H618, 4-rdzeniowa 64-bitowa kora-A53

2. Guu: MM G31 MP2

3. Pamięć: pokładowy LPDDR4, 2/4 GB

4. Pamięć: EMMC, 8/32 GB, obsługuje system rozruchu EMMC

5. Interfejs mocy: 5 V@3a DC Wejście, interfejs typu-C, może być również używany do spalania obrazów

6. Y Ethernet: 10/100/1000m adaptacyjny port Ethernet

7. USB2.0: interfejs hosta USB Type-A*4

8. Przełącznik wyboru USB-OTG: Host po przejściu na typ-A, urządzenie po przejściu na typ-C

9. HDMI: interfejs ekranu HDMI2.0*1, obsługuje 1920x1080@60fps w systemie Linux i 4096x2160@60fps w systemie Android TV

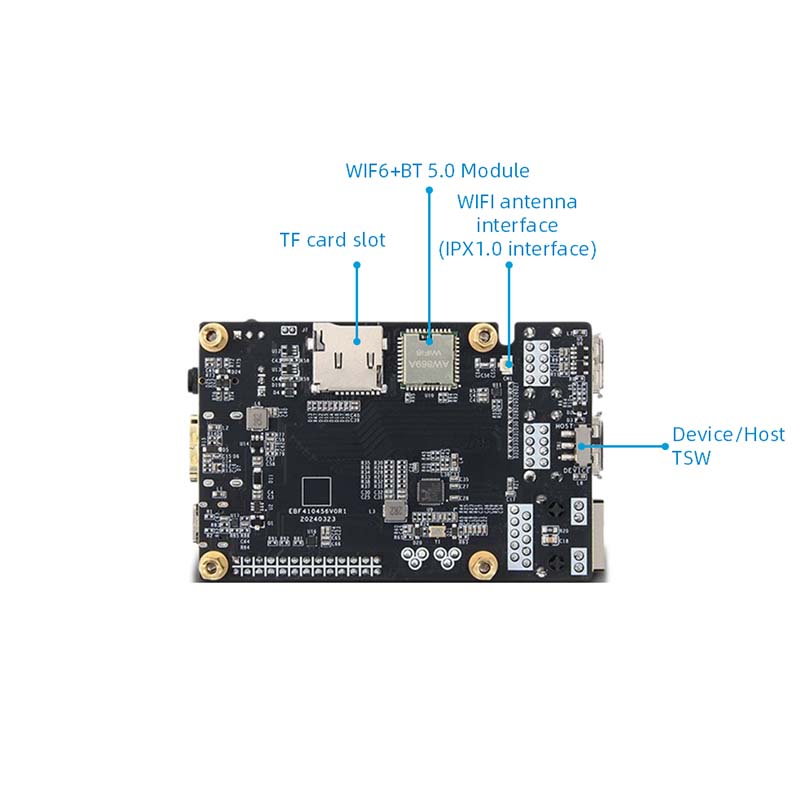

10. Wi-Fi+Bluetooth: Obsługa pokładowa 2.4G/5.8G DUAL-BAND WiFI6+BLE5.0, Model: AW869A

11. Uchwyt karty TF: Interfejs SD3.0, obsługuje do 512 GB, obsługuje system rozruchu kart TF

12. Interfejs I0: 26 PIN 2.54 Interfejs pin, obsługuje GPIO, SPI, I2C, UART, PWM Funkcje

13. Port szeregowy debugowania: parametr domyślny 115200-8-N-1

14. Audio: interfejs słuchawkowy 3,5 mm*1;

15. Przycisk: Przycisk Resetuj*1, przycisk użytkownika*1

16. LED: Wskaźnik mocy*1; Wskaźnik systemu „1

17. Odbiornik podczerwieni: Obsługuj funkcję zdalnego sterowania w podczerwieni

18. Interfejs wentylatora: Instalacja obsługi wentylatora 5 V do rozpraszania ciepła

19. Rozmiar: 56*85 mm
