Płyta główna Rockchip RV1126 AI

1. TC-RV1126 Płyta główna AI do wprowadzenia stempla
TC-RV1126 AI Core Board wykorzystuje czterordzeniowy, 32-bitowy procesor wizyjny AI A7 RV1126 o niskim poborze mocy 14 nm od doskonałego producenta chipów Rockchip. Integruje NEO i FPU. Główna częstotliwość wynosi do 1,5 GHz, co umożliwia szybkie uruchamianie FastBoot i obsługuje TrustZone. Technologia i wiele silników kryptograficznych.

RV1126 ma wbudowany procesor sieci neuronowej NPU 2.0Tops, kompletne narzędzia i obsługujące algorytmy sztucznej inteligencji, a także obsługuje bezpośrednią konwersję i wdrażanie Tensorflow, PyTorch, Caffe, MxNet, DarkNet i ONN.

Wbudowany kodek wideo Video CODEC, obsługuje 4K H.264/H.265@30FPS i wielokanałowy kodek wideo, który może zaspokoić potrzeby niskiej przepływności, kodowania o niskim opóźnieniu i kodowania percepcyjnego; RV1126 posiada wielopoziomową redukcję szumów, 3 klatki HDR i inne technologie.

Płyta główna przyjmuje technologię zanurzenia złota, rozmiar to tylko 48 mm * 48 mm; wyprowadza 172 piny, z I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY i innymi bogatymi interfejsami, które mogą spełnić aplikację wymagania większej liczby scenariuszy.
Obsługa systemu operacyjnego Buildroot+QT, system zajmuje mniej zasobów, uruchamia się szybko, działa stabilnie i niezawodnie.

Płyty główne i płyty rozwojowe firmy Thinkcore o otwartym kodzie źródłowym. Pełny zestaw usług dostosowywania sprzętu i oprogramowania w oparciu o Rockchip socs wspiera proces projektowania klienta, od najwcześniejszych etapów rozwoju po udaną produkcję masową.

Usługi projektowania płyt
Budowa tablic nośnych na miarę zgodnie z wymaganiami klientów
Integracja naszego SoM ze sprzętem użytkownika końcowego w celu obniżenia kosztów i zmniejszenia zajmowanego miejsca oraz skrócenia cyklu rozwoju

Usługi opracowywania oprogramowania
- Oprogramowanie układowe, sterowniki urządzeń, BSP, oprogramowanie pośredniczące
- Przenoszenie do różnych środowisk programistycznych
- Integracja z platformą docelową

Usługi produkcyjne
- Zaopatrzenie w komponenty
- Wielkość produkcji buduje
- Niestandardowe etykietowanie
- Kompletne rozwiązania pod klucz

Wbudowane badania i rozwój
Technologia
â€“ Niskopoziomowy system operacyjny: Android i Linux, aby wprowadzić sprzęt Geniatech
„Przenoszenie sterowników: w przypadku niestandardowego sprzętu, budowanie sprzętu działającego na poziomie systemu operacyjnego”
„Bezpieczeństwo i autentyczne narzędzie: aby upewnić się, że sprzęt działa we właściwy sposób”

RV1126	RV1109
·Czterordzeniowy mikrokontroler ARM Cortex-A7 i RISC-V	Dwurdzeniowy mikrokontroler ARM Cortex-A7 i RISC-V
·Szybki start 250ms	Szybki start 250ms
·2.0 Top NPU	1.2 Top NPU
·14M ISP z 3F HDR	5M ISP z 3F HDR
·Obsługa 3 wejść kamer jednocześnie	Obsługa 3 wejść kamer jednocześnie
·Kodowanie i dekodowanie wideo 4K H.264/H.265	Kodowanie i dekodowanie wideo 5M H.264/H.265

2. TC-RV1126 AI Płyta główna dla parametru otworu stempla (specyfikacja)

Parametry strukturalne
Zewnętrzny	Forma otworu stemplowego
Rozmiar płyty głównej	48mm48mm1.2mm
Ilość	172 PIN
Warstwa	warstwa 6
Parametr wydajności
procesor	Rockchip RV1126 Czterordzeniowy 32-bitowy procesor wizyjny AI ARM Cortex-A7 o niskim poborze mocy, taktowany 1,5 GHz
NPU	2.0 Tops, z silną kompatybilnością modeli sieciowych, obsługują TensorFlow/MXNet/PyTorch/Caffe itp.
Baran	Standardowy 1 GB LPDDR4, opcjonalnie 512 MB lub 2 GB
Pamięć	Standardowo 8 GB, 4 GB/8 GB/16 GB/32 GB emmc opcjonalnie
Zarządzanie energią	Jednostka zarządzania energią RK809-2 PMU
Dekodowanie wideo	Dekodowanie wideo 4 K H.264/H.265 30 klatek na sekundę
Kodowanie wideo	Kodowanie wideo 4K H.264/H.265 30 fps
system	Linux
zasilacz	Napięcie wejściowe 5V, prąd szczytowy 3A
Funkcje sprzętowe
wyświetlacz	Obsługa interfejsu MIPI-DSI, 1080P @ 60FPS
Audio	8-kanałowy I2S (TDM/PDM), 2-kanałowy I2S
Ethernet	Obsługa interfejsu Ethernet 10/100/1000 Mb/s
Sieć bezprzewodowa	Rozszerzenie przez interfejs SDIO
kamerka internetowa	Obsługuje jednoczesne wejście 3 kamer: 2 MIPI CSI (lub LVDS/sub LVDS) i 1 DVP (BT.601/BT.656/BT.1120) Obsługa 14 milionów ISP 2.0 z 3 ramkami HDR
Interfejs peryferyjny	USB2.0 OTG, host USB2.0 Interfejs Gigabit Ethernet, SDIO 3.02 8-kanałowy I2S z TDM/PDM, 2-kanałowy I2S UART6,SPI2,I2C6,GPIO,CAN,PWM
Parametry elektryczne
Napięcie wejściowe	5V/3A
Temperatura przechowywania	-30 ~ 80 stopni -20 ~ 60 stopni
Temperatura robocza	-20 ~ 60 stopni

3. TC-RV1126 Płyta główna AI do funkcji i zastosowania otworu stemplowego
Płyta główna TC-RV1126 ma następujące cechy:
Wyposażony w czterordzeniowy, energooszczędny, wysokowydajny procesor wizyjny AI RV1126, wbudowany NPU o mocy obliczeniowej 2.0 Tops;

Dzięki wielopoziomowej redukcji szumów, 3-klatkowej technologii HDR, obsłudze 4K H.264/H.265@30FPS oraz wielokanałowego kodowania i dekodowania wideo;

Mały rozmiar, tylko 48mm * 48mm;

Wyprowadzenie 172 pinów, bogate zasoby interfejsu;

Obsługuje system operacyjny Builidroot+QT, zajmuje mniej zasobów, uruchamia się szybko, stabilnie i niezawodnie.

Kompletny pakiet SDK, w tym łańcuch narzędzi kompilatora krzyżowego, kod źródłowy BSP, środowisko programistyczne aplikacji, dokumenty programistyczne, przykłady, algorytmy rozpoznawania twarzy i inne zasoby, jest dostępny dla użytkowników w celu dalszego dostosowania.

Scenariusz aplikacji
Jest szeroko stosowany w rozpoznawaniu twarzy, rozpoznawaniu gestów, kontroli dostępu do bram, inteligentnych zamkach do drzwi, inteligentnych zabezpieczeniach, inteligentnych kamerach internetowych IPC, inteligentnych dzwonkach do drzwi / kocich oczach, terminalach samoobsługowych, inteligentnych finansach, inteligentnych budowach, inteligentnych podróżach, inteligentnych medycynie i inne branże.

4. TC-RV1126 Płyta główna AI do szczegółów otworu stemplowego

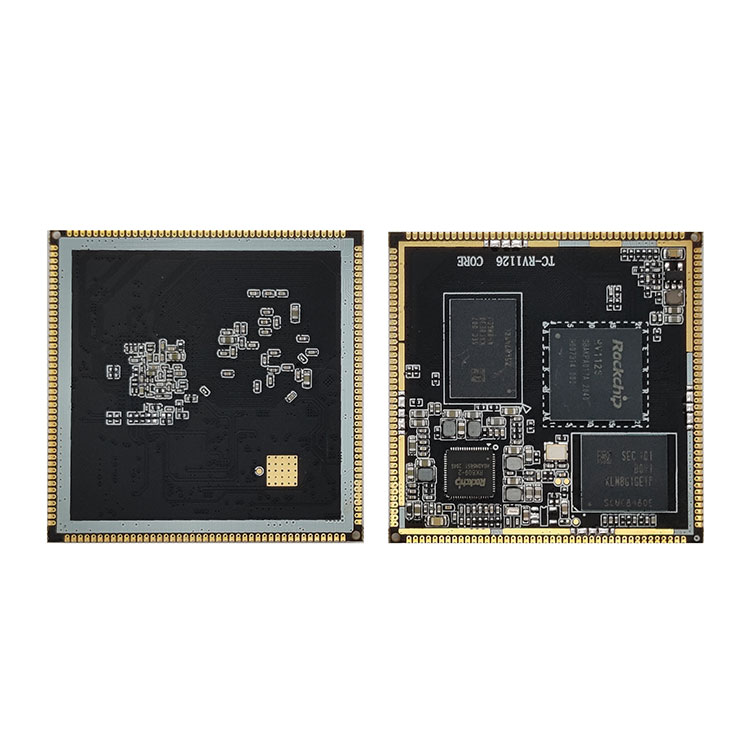

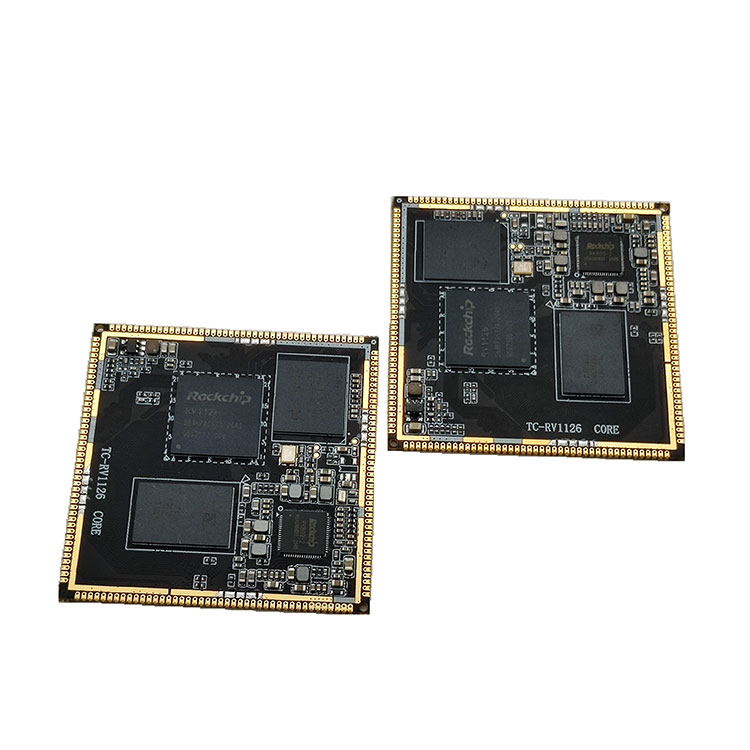

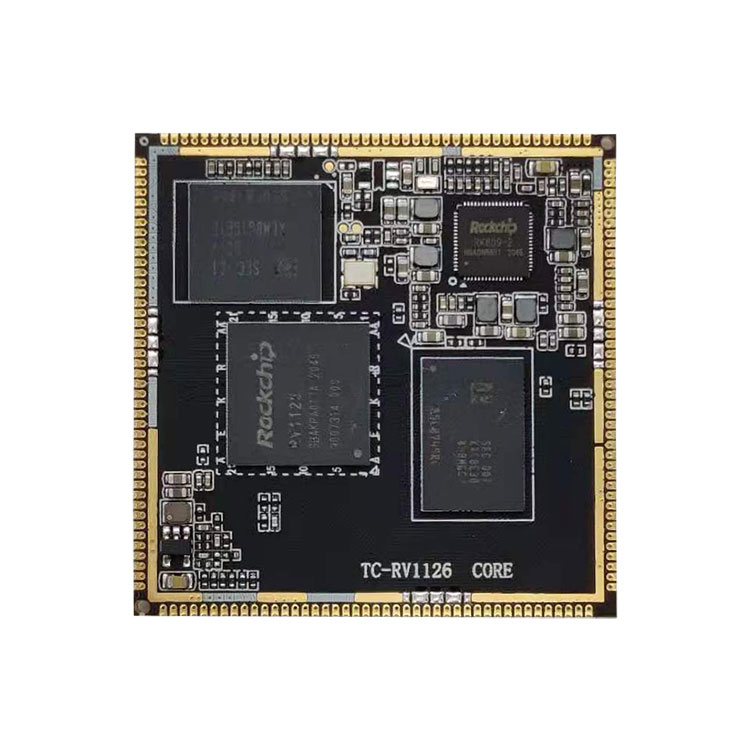

TC-RV1126 AI płyta główna do otworu stempla Widok z przodu

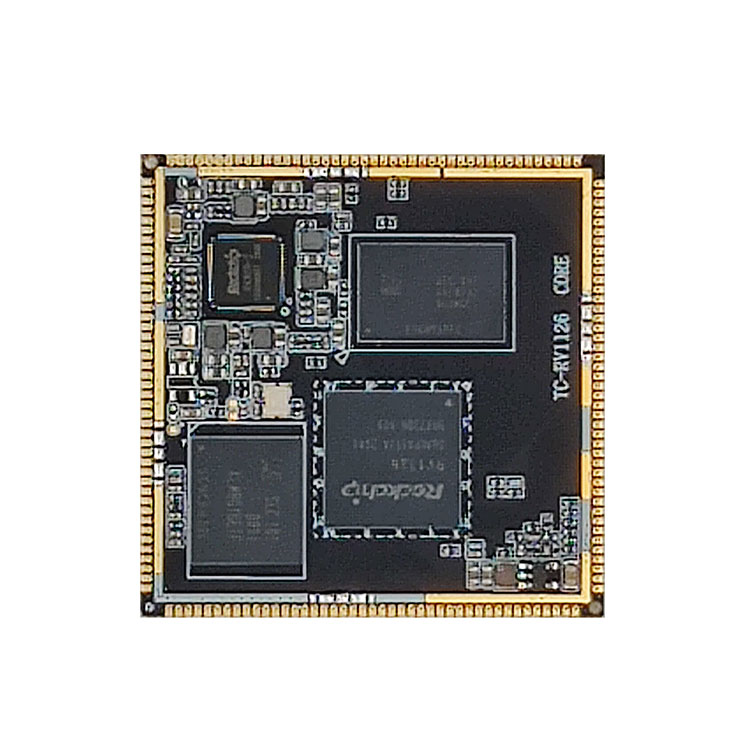

TC-RV1126 AI płyta główna do otworu stempla Widok z przodu

Płyta główna TC-RV1126 AI do otworu stemplowego Schemat struktury

5. TC-RV1126 Płyta główna AI do kwalifikacji otworów stemplowych
Zakład produkcyjny ma importowane przez Yamaha automatyczne linie do umieszczania, niemieckie lutowanie selektywne Essa, inspekcję pasty lutowniczej 3D-SPI, AOI, RTG, stację przeróbkową BGA i inny sprzęt, a także ma przepływ procesu i ścisłe zarządzanie kontrolą jakości. Zapewnij niezawodność i stabilność płyty głównej.

6. Dostawa, wysyłka i obsługa
Platformy ARM obecnie wprowadzane przez naszą firmę obejmują rozwiązania RK (Rockchip) i Allwinner. Rozwiązania RK obejmują RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Rozwiązania Allwinner obejmują A64; Formy produktów obejmują płyty główne, płyty rozwojowe, płyty główne sterowania przemysłowego, zintegrowane płyty sterowania przemysłowego i kompletne produkty. Jest szeroko stosowany w wyświetlaczach komercyjnych, maszynach reklamowych, monitorowaniu budynków, terminalach pojazdów, inteligentnej identyfikacji, inteligentnym terminalu IoT, AI, Aiot, przemyśle, finansach, lotnisku, urzędzie celnym, policji, szpitalu, inteligentnym domu, edukacji, elektronice użytkowej.

Płyty główne i płyty rozwojowe firmy Thinkcore o otwartym kodzie źródłowym. Pełny zestaw usług dostosowywania sprzętu i oprogramowania w oparciu o Rockchip socs wspiera proces projektowania klienta, od najwcześniejszych etapów rozwoju po udaną produkcję masową.

Usługi projektowania płyt
Budowa tablic nośnych na miarę zgodnie z wymaganiami klientów
Integracja naszego SoM ze sprzętem użytkownika końcowego w celu obniżenia kosztów i zmniejszenia zajmowanego miejsca oraz skrócenia cyklu rozwoju

Usługi opracowywania oprogramowania
Oprogramowanie układowe, sterowniki urządzeń, BSP, oprogramowanie pośredniczące
Przenoszenie do różnych środowisk programistycznych
Integracja z platformą docelową

Usługi produkcyjne
Zakup komponentów
Wielkość produkcji buduje
Niestandardowe etykietowanie
Kompletne rozwiązania pod klucz

Wbudowane badania i rozwój
Technologia
â€“ Niskopoziomowy system operacyjny: Android i Linux, aby wprowadzić sprzęt Geniatech
„Przenoszenie sterowników: w przypadku niestandardowego sprzętu, budowanie sprzętu działającego na poziomie systemu operacyjnego”
„Bezpieczeństwo i autentyczne narzędzie: aby upewnić się, że sprzęt działa we właściwy sposób”

Informacje o oprogramowaniu i sprzęcie
Płyta główna zawiera schematy i diagramy numerów bitów, dolna płyta płyty rozwojowej zawiera informacje o sprzęcie, takie jak pliki źródłowe PCB, pakiet SDK oprogramowania open source, podręczniki użytkownika, dokumenty przewodników, poprawki debugowania itp.

7.FAQ
1. Czy masz wsparcie? Jakie jest wsparcie techniczne?
Odpowiedź Thinkcore: Zapewniamy kod źródłowy, schemat i instrukcję techniczną płyty rozwojowej płyty głównej.
Tak, wsparcie techniczne, możesz zadawać pytania przez e-mail lub fora.

Zakres wsparcia technicznego
1. Dowiedz się, jakie zasoby oprogramowania i sprzętu są dostępne na płycie rozwojowej
2. Jak uruchomić dostarczone programy testowe i przykłady, aby płyta rozwojowa działała normalnie?
3. Jak pobrać i zaprogramować system aktualizacji?
4. Sprawdź, czy jest usterka. Poniższe zagadnienia nie wchodzą w zakres wsparcia technicznego, zapewniamy jedynie dyskusje techniczne
„”. Jak rozumieć i modyfikować kod źródłowy, samodemontaż i imitację płytek drukowanych?
â‘µ. Jak skompilować i przeszczepić system operacyjny
â‚¶. Problemy napotykane przez użytkowników podczas samodzielnego rozwoju, czyli problemy z dostosowywaniem użytkownika
Uwaga: „Dostosowanie” definiujemy w następujący sposób: W celu realizacji własnych potrzeb użytkownicy samodzielnie projektują, wykonują lub modyfikują dowolne kody programów i urządzenia.

2. Czy możesz przyjmować zamówienia?
Thinkcore odpowiedział:
Świadczone przez nas usługi: 1. Dostosowanie systemu; 2. Dopasowanie systemu; 3. Napędzaj rozwój; 4. Aktualizacja oprogramowania; 5. Schematyczny projekt sprzętu; 6. Układ PCB; 7. Aktualizacja systemu; 8. Budowa środowiska deweloperskiego; 9. Metoda debugowania aplikacji; 10. Metoda testowa. 11. Więcej spersonalizowanych usług…

3. Na jakie szczegóły należy zwrócić uwagę podczas korzystania z płyty głównej Androida?
Każdy produkt, po pewnym okresie użytkowania, będzie miał takie lub inne drobne problemy. Oczywiście płyta główna Androida nie jest wyjątkiem, ale jeśli odpowiednio ją konserwujesz i używasz, zwracaj uwagę na szczegóły, a wiele problemów można rozwiązać. Zwykle zwracaj uwagę na drobny szczegół, możesz wnieść dużo wygody! Wierzę, że na pewno będziesz chciał spróbować. .

Przede wszystkim podczas korzystania z płyty głównej Androida należy zwrócić uwagę na zakres napięcia, który może zaakceptować każdy interfejs. Jednocześnie upewnij się, że złącze jest dopasowane do kierunku dodatniego i ujemnego.

Po drugie, bardzo ważne jest również umieszczenie i transport płyty głównej Androida. Musi być umieszczony w suchym środowisku o niskiej wilgotności. Jednocześnie należy zwrócić uwagę na środki antystatyczne. W ten sposób płyta główna Androida nie zostanie uszkodzona. Pozwala to uniknąć korozji płyty głównej Androida z powodu wysokiej wilgotności.

Po trzecie, wewnętrzne części płyty głównej Androida są stosunkowo delikatne, a silne bicie lub nacisk może spowodować uszkodzenie wewnętrznych elementów płyty głównej Androida lub zgięcie PCB. a więc. Staraj się, aby podczas użytkowania płyta główna Androida nie została uderzona twardymi przedmiotami

4. Ile typów pakietów jest ogólnie dostępnych dla wbudowanych płyt głównych ARM?
Wbudowana płyta główna ARM to elektroniczna płyta główna, która zawiera i zawiera podstawowe funkcje komputera lub tabletu. Większość wbudowanych płyt głównych ARM integruje procesor, urządzenia pamięci masowej i styki, które są połączone z nośną płytą montażową przez szpilki, aby zrealizować układ systemowy w określonym polu. Ludzie często nazywają taki system mikrokomputerem jednoukładowym, ale należy go dokładniej określać jako wbudowaną platformę programistyczną.

Ponieważ płyta główna integruje wspólne funkcje rdzenia, jest tak wszechstronna, że płyta główna może dostosować wiele różnych płyt montażowych, co znacznie poprawia wydajność rozwoju płyty głównej. Ponieważ wbudowana płyta główna ARM jest wydzielona jako niezależny moduł, zmniejsza również trudność rozwoju, zwiększa niezawodność, stabilność i łatwość konserwacji systemu, przyspiesza czas wprowadzania na rynek, profesjonalną obsługę techniczną i optymalizuje koszty produktu. Utrata elastyczności.

Trzy główne cechy płyty głównej ARM to: niski pobór mocy i rozbudowane funkcje, podwójny zestaw instrukcji 16-bitowych/32-bitowych/64-bitowych oraz liczni partnerzy. Mały rozmiar, niskie zużycie energii, niski koszt, wysoka wydajność; obsługuje podwójny zestaw instrukcji Thumb (16-bit)/ARM (32-bit), kompatybilny z urządzeniami 8-bit/16-bit; wykorzystywana jest duża liczba rejestrów, a szybkość wykonywania instrukcji jest większa; Większość operacji na danych realizowana jest w rejestrach; tryb adresowania jest elastyczny i prosty, a wydajność wykonania wysoka; długość instrukcji jest stała.

Wbudowane płyty główne Si NuclearTechnologia z serii AMR dobrze wykorzystują te zalety platformy ARM. Komponenty procesor Procesor jest najważniejszą częścią płyty głównej, która składa się z jednostki arytmetycznej i kontrolera. Jeśli płyta główna RK3399 porównuje komputer do człowieka, to procesor jest jego sercem i widać z tego jego ważną rolę. Bez względu na rodzaj procesora, jego wewnętrzną strukturę można podsumować w trzech częściach: jednostka sterująca, jednostka logiczna i jednostka pamięci.

Te trzy części koordynują się ze sobą, aby analizować, oceniać, obliczać i kontrolować skoordynowaną pracę różnych części komputera.

Pamięć Pamięć to element służący do przechowywania programów i danych. W przypadku komputera tylko z pamięcią może mieć funkcję pamięci, aby zapewnić normalne działanie. Istnieje wiele rodzajów pamięci, które można podzielić na pamięć główną i pamięć pomocniczą w zależności od ich przeznaczenia. Pamięć główna jest również nazywana pamięcią wewnętrzną (nazywaną pamięcią), a pamięć dodatkowa jest również nazywana pamięcią zewnętrzną (nazywaną pamięcią zewnętrzną). Zewnętrzna pamięć masowa to zwykle nośniki magnetyczne lub dyski optyczne, takie jak dyski twarde, dyskietki, taśmy, płyty CD itp., które mogą przechowywać informacje przez długi czas i nie polegają na energii elektrycznej do przechowywania informacji, ale są napędzane przez elementy mechaniczne. prędkość jest znacznie wolniejsza niż procesora.

Pamięć odnosi się do elementu pamięci na płycie głównej. Jest to komponent, z którym procesor bezpośrednio się komunikuje i używa go do przechowywania danych. Przechowuje dane i programy aktualnie używane (to znaczy w trakcie wykonywania). Jego fizyczna esencja to jedna lub więcej grup. Układ scalony z funkcjami wejścia i wyjścia danych oraz przechowywania danych. Pamięć jest używana tylko do tymczasowego przechowywania programów i danych. Po wyłączeniu zasilania lub awarii zasilania znajdujące się w nim programy i dane zostaną utracone.

Istnieją trzy opcje połączenia między płytą podstawową a płytą dolną: złącze płytka-płytka, złoty palec i otwór stempla. Jeśli zastosuje się rozwiązanie typu płytka-płytka, zaletą jest: łatwe podłączanie i odłączanie. Ale są następujące wady: 1. Słaba wydajność sejsmiczna. Łącznik płytka-płyta jest łatwo poluzowany pod wpływem wibracji, co ograniczy zastosowanie płyty głównej w produktach motoryzacyjnych. Do mocowania płyty głównej można zastosować takie metody jak dozowanie kleju, skręcanie, lutowanie drutem miedzianym, zakładanie plastikowych klipsów, zaginanie osłony ekranującej. Jednak każdy z nich podczas masowej produkcji obnaży wiele niedociągnięć, co spowoduje wzrost awaryjności.

2. Nie można stosować do cienkich i lekkich produktów. Odległość między płytą rdzenia a dolną płytą również wzrosła do co najmniej 5 mm, a takiej płyty rdzenia nie można używać do opracowywania cienkich i lekkich produktów.

3. Operacja wtyczki może spowodować wewnętrzne uszkodzenie PCBA. Powierzchnia płyty głównej jest bardzo duża. Kiedy wyciągamy płytę rdzenia, musimy najpierw podnieść jedną stronę siłą, a następnie wyciągnąć drugą stronę. W tym procesie nieunikniona jest deformacja płytki drukowanej płyty głównej, co może prowadzić do spawania. Urazy wewnętrzne, takie jak pękanie punktowe. Pęknięte złącza lutowane nie spowodują problemów na krótką metę, ale przy długotrwałym użytkowaniu mogą stopniowo tracić kontakt z powodu wibracji, utleniania i innych przyczyn, tworząc otwarty obwód i powodując awarię systemu.

4. Wadliwa szybkość masowej produkcji łatek jest wysoka. Złącza typu płytka-płytka z setkami pinów są bardzo długie i mogą się kumulować niewielkie błędy między złączem a płytką drukowaną. Na etapie lutowania rozpływowego podczas masowej produkcji, pomiędzy płytką drukowaną a złączem powstają naprężenia wewnętrzne, które czasami pociągają i deformują płytkę drukowaną.

5. Trudności w testowaniu podczas masowej produkcji. Nawet jeśli używane jest złącze typu płytka-płytka z rastrem 0,8 mm, nadal nie jest możliwe bezpośrednie zetknięcie złącza z gilzą, co powoduje trudności w projektowaniu i produkcji uchwytu testowego. Chociaż nie ma trudności nie do pokonania, wszystkie trudności ostatecznie objawią się wzrostem kosztów, a wełna musi pochodzić od owiec.

Jeśli zostanie przyjęte rozwiązanie ze złotym palcem, korzyści są następujące: 1. Bardzo wygodne jest podłączanie i odłączanie. 2. Koszt technologii złotego palca jest bardzo niski w masowej produkcji.

Wady są następujące: 1. Ponieważ część ze złotym palcem musi być pokryta złotem galwanicznym, cena procesu ze złotym palcem jest bardzo wysoka, gdy wydajność jest niska. Proces produkcji taniej fabryki PCB nie jest wystarczająco dobry. Z płytami jest wiele problemów i nie można zagwarantować jakości produktu. 2. Nie można go stosować do cienkich i lekkich produktów, takich jak złącza typu board-to-board. 3. Dolna płyta wymaga wysokiej jakości gniazda karty graficznej notebooka, co zwiększa koszt produktu.

Jeśli przyjmie się schemat otworów stempla, wady to: 1. Trudno jest zdemontować. 2. Powierzchnia płyty głównej jest zbyt duża i istnieje ryzyko odkształcenia po lutowaniu rozpływowym i może być wymagane ręczne lutowanie do płyty dolnej. Wszystkie wady dwóch pierwszych systemów już nie istnieją.

5. Czy powiesz mi czas dostawy płyty głównej?
Thinkcore odpowiedział: Małe zamówienia próbne, jeśli są zapasy, płatność zostanie wysłana w ciągu trzech dni. Duże ilości zamówień lub zamówienia niestandardowe mogą zostać wysłane w ciągu 35 dni w normalnych okolicznościach
