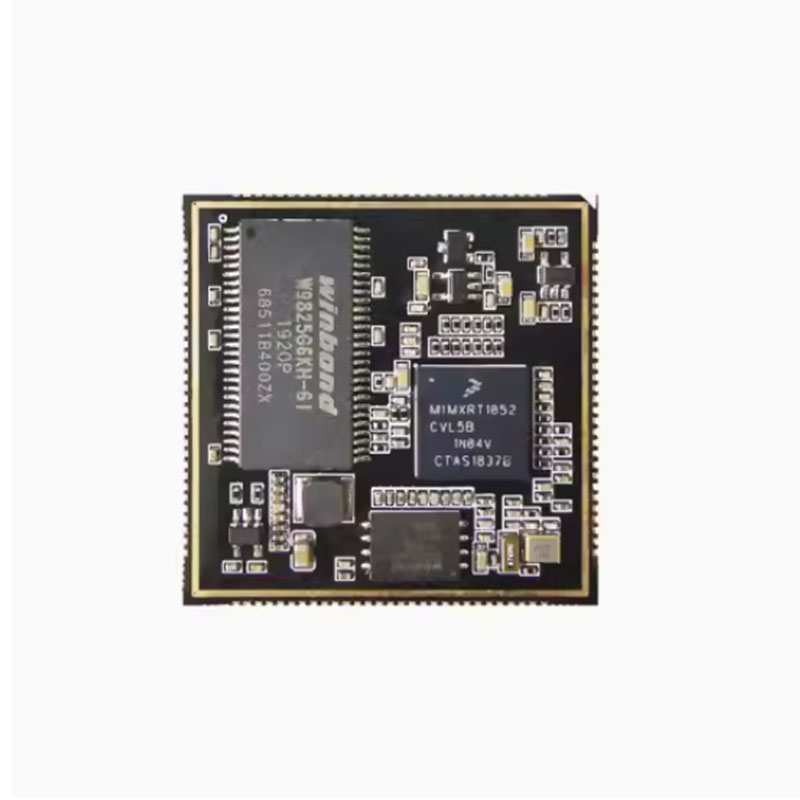

NXP I.MX RT1052 RODOWY

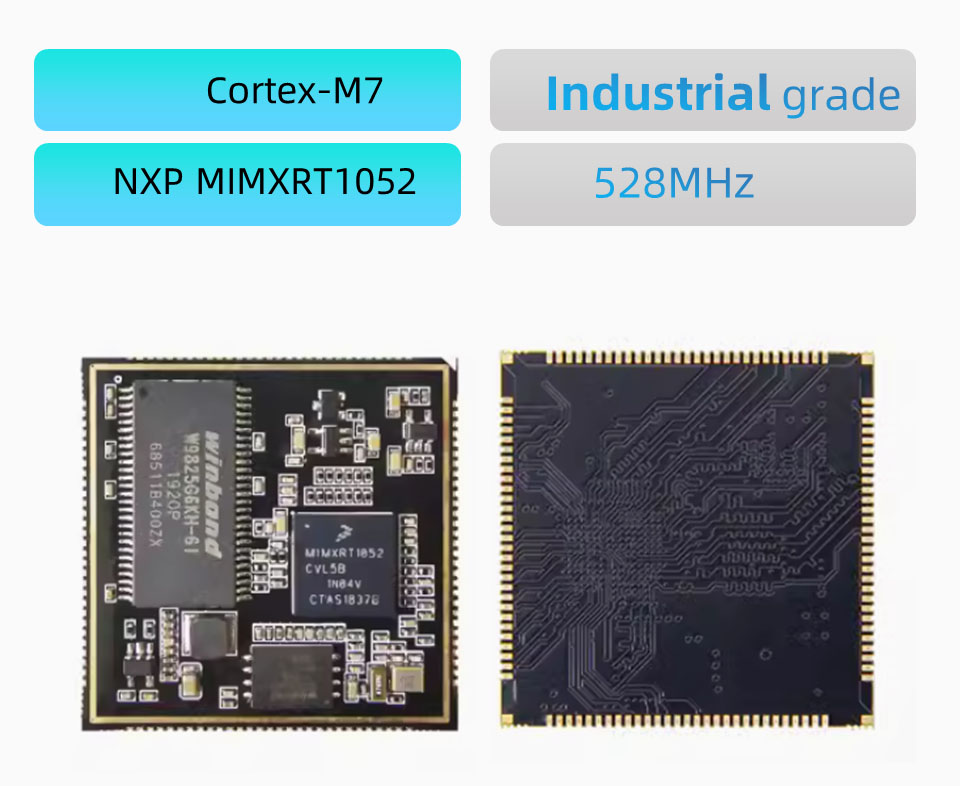

● Ta podstawowa płyta RT1052 S2 została zaprojektowana na podstawie procesora NXP MIMXRT1052CVL5B.

● Komponenty całej tablicy są wykonane z materiałów klasy przemysłowej.

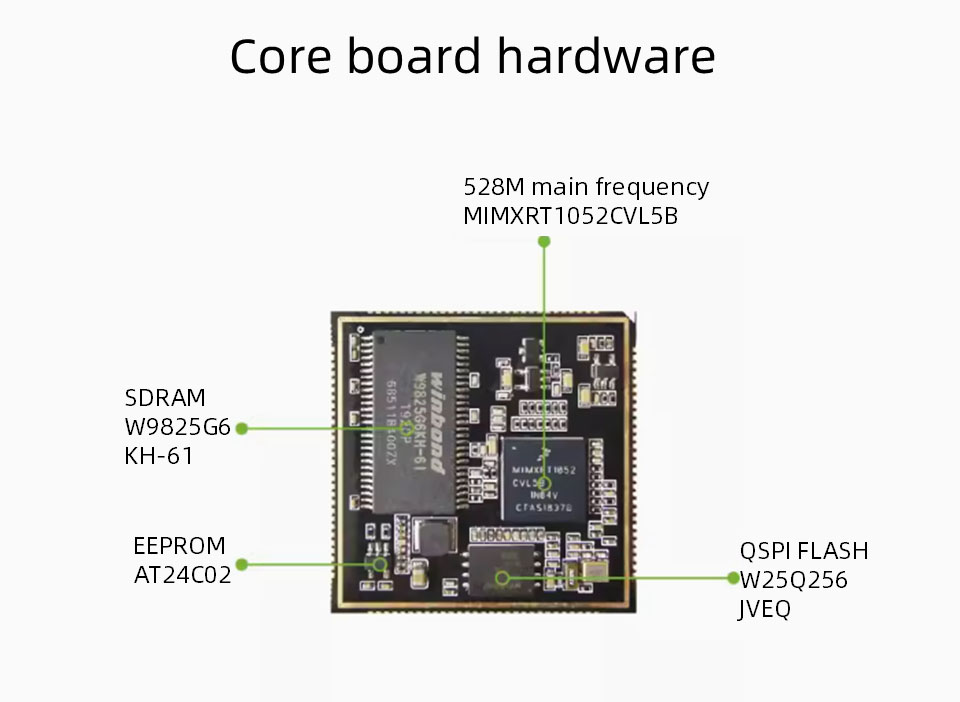

● Zasoby sprzętowe podstawowej płyty obejmują

● 32 MB SDram, 32 MB ani Flash i 256B Eeprom.

● PCB przyjmuje 6-warstwowe czarne zanurzenie złota, o ogólnym rozmiarze 38*38 mm, w sumie 116 szpilki i odstępach pinów wynoszących 1,0 mm. Z wyjątkiem autobusu SEMC pozostałe 10 pinów układu jest wyprowadzonych.

Parametry interfejsu sygnału rdzenia płyty

Główny układ: MIMXRT1052CVL5B, Rdzeń Cortex-M7, częstotliwość główna 528 MHz

SDram: 2 MB, pakiet TSSOP, marka Winbond, klasa przemysłowa

Flash: 32 MB, pakiet WSON8, Brand Winbond, klasa przemysłowa

EEPROM: AT24C02 256B

Ethernet PHY: Brak

Rozmiar PCB: 38*38 mm

Zasilacz: 3,3 V.

Okładka tarcza: bez osłony osłony

GPIO: 116 szpilki, odstępy typu pin 1,0 mm, z wyjątkiem SEMC Bus, wszystkie inne I0 są LED OUD

Temperatura robocza: -40 ~ 85 ° C, klasa przemysłowa

Interfejs sygnałowy rdzenia płyty

● LCD: 1 kanał

● USB: 2 kanały, z wysoką prędkością PHY

● SDIO: 2 kanały

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 kanałów), 12 -bitowe

● PWM: 4

● JTAG: 1 kanał

● SPDIF: 2 kanały

● Can: 2

● Uwaga: Powyższe dane mogą zostać ponownie wykorzystywane, zapoznaj się z opisem PIN z tablicy podstawowej jako projekt referencyjny

Uwaga: płytkę można dostosować przy minimalnym zamówieniu 500
