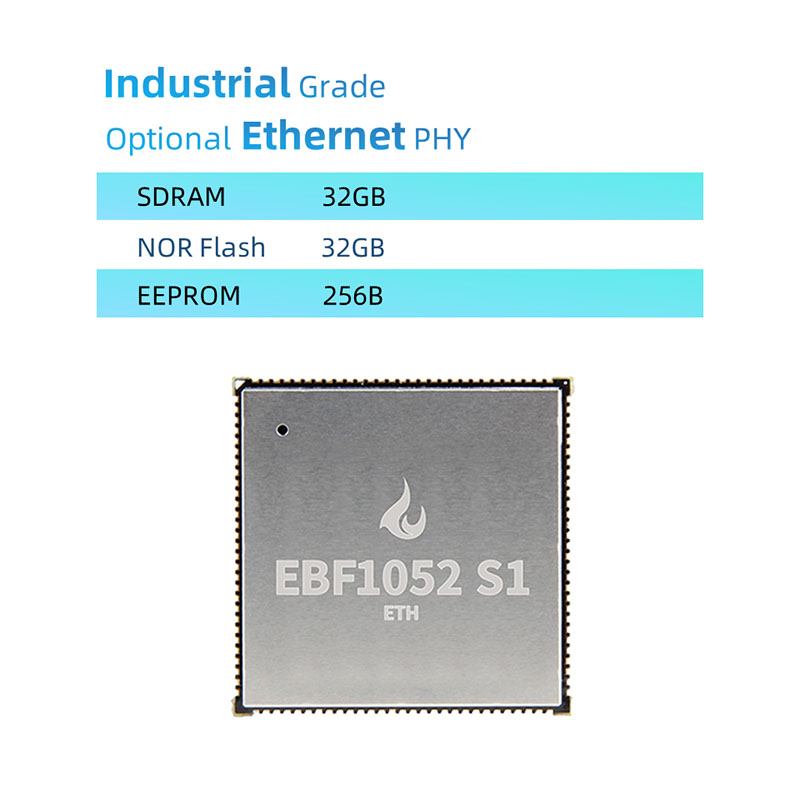

NXP MIMXRT1052 Core Board AS

 Ta nXP MIMXRT1052 RODOWA TARD SOM została zaprojektowana na podstawie procesora NXP MIMXRT1052CVL5B

 Komponenty całej tablicy są wykonane z materiałów ocen przemysłowych

 NXP MIMXRT1052 RODOWE ZASOBY SPORZYSZYK SOM obejmują 32 MB SDRAM, 32 MB ani Flash, 256B EEPROM i 10/100m Ethernet PHY (opcjonalnie) PCB przyjmuje 6 warstw czarnego zanurzenia Złota, ogólna wielkość wynosi 32*32 mm, łącznie 116 pinów, wyposażony w pinę 1,0 mm, który nie jest prowadzony, nie jest prowadzona, rem.

NXP MIMXRT1052 Parametry SOM płyty rdzeniowej

Parametry interfejsu sygnału rdzenia płyty

Główny układ: MIMXRT1052CVL5B, Rdzeń Cortex-M7, częstotliwość główna 528 MHz

SDram: 32 MB, pakiet BGA, marka ISS1, klasa przemysłowa

Flash: 32 MB, pakiet Wson8, marka ISS, klasa przemysłowa

EEPROM: AT24C02 256B

Ethernet PHY: LAN8720A Opcjonalnie

Rozmiar PCB: 32*32 mm

Zasilacz: 5 V.

Okładka tarcza: opcjonalna osłona tarcza

GPIO: 116, odstępy na szpilki 1,0 mm, z wyjątkiem autobusu SEMC, reszta I0 jest LED OUD

Temperatura pracy: -40 ~ 85 ° C, klasa przemysłowa

Interfejs sygnałowy rdzenia płyty

Ethernet: 1 kanał, opcjonalny, dostępny tylko wtedy, gdy podstawowa płyta ma ethernet PHY

LCD: 1 kanał, tylko RGB565 podczas korzystania z Ethernet, RGB565/888 może być używany, gdy nie będzie korzystać z Ethernet

USB: 2 kanały, z szybką pHY

SDIO: 2 kanały

I²C: 4

SPI: 4

UART: 8

SAI: 3

CSI: 1

ADC: 2 (16 kanałów), 12 -bitowe

PWM: 4

JTAG: 1 kanał

SPDIF: 2 kanały

Can: 2

Uwaga: Powyższe dane mogą zostać ponownie wykorzystane, zapoznaj się z opisem PIN CORE PIN jako projekt referencyjny

Logo osłony osłony można dostosować przy minimalnym zamówieniu 500
