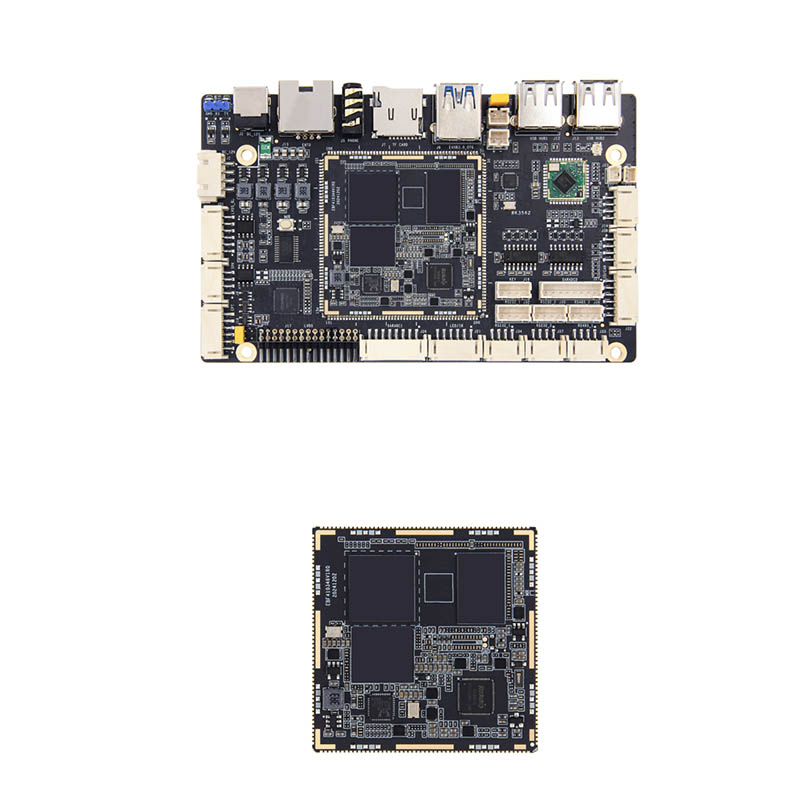

ROK ROBING RK3562J

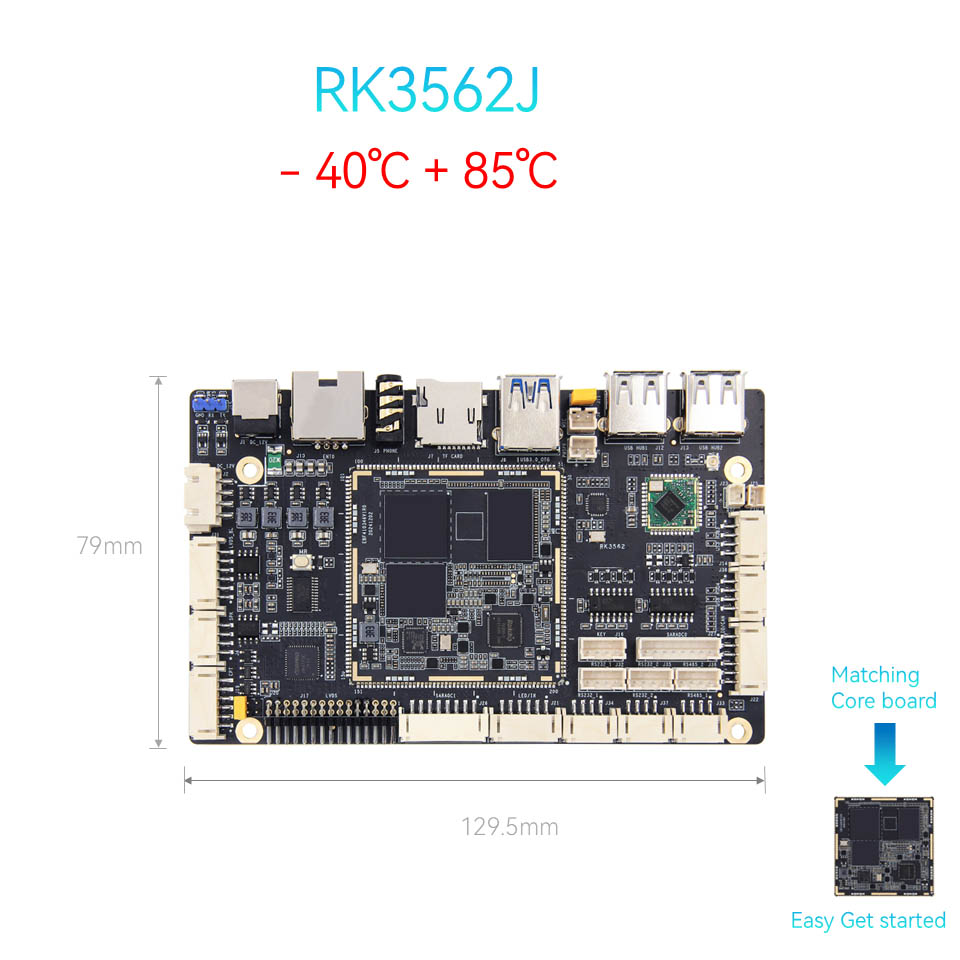

THE THINKCORE Technology RK3562J Resourment Board wykorzystuje układy przemysłowe, może działać stabilnie przez długi czas w zakresie temperatur roboczych od -40 ° C do 85 ° C, spełniając potrzeby komercyjnych zastosowań wyświetlaczy w różnych złożonych środowiskach, takich jak urządzenia reklamowe na zewnątrz, wyposażenie wyświetlania w zakładach zakupowych i innych miejscach publicznych.

Kluczowe funkcje:

Kwatowy Cortex-A55 @ 1.8Ghz, idealny do oznakowania cyfrowego, inteligentnego sprzedaży detalicznej i kontroli przemysłowej.

● Bogate interfejsy: Obsługa podwójnej dyspozycji za pośrednictwem MIPI CSI/DSI + LVDS, szybkiego USB 3.0 i Wi-Fi 6 dla bardzo niskiej łączności opóźnienia.

● Projekt typu open source: open source wspierający plik źródłowy PCB Baseboard i SDK przewidziano szybkie dostosowywanie.

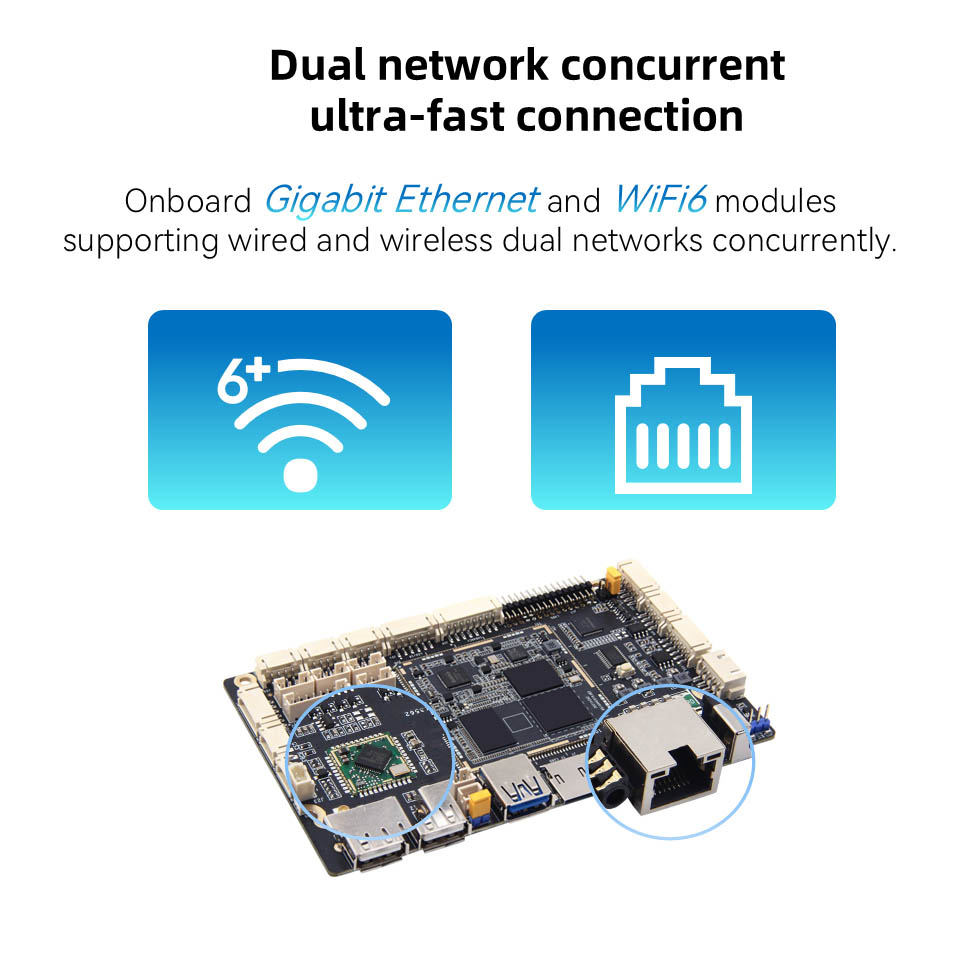

● Gigabit Ethernet Port: Gigabit Ethernet Port może zapewnić wydajną, stabilną i elastyczną obsługę sieci dla komercyjnych płyt wyświetlaczy i innych urządzeń

● Niezawodność klasy komercyjnej: stabilna obsługa Androida/Linux, dostosowana do cyfrowego oznakowania 24/7 i urządzeń AIOT Edge.

● Obrazy systemu operacyjnego głównego nurtu urzędowego: takie jak Android, Debian i Ubuntu, które można zastosować do ponad 6 różnych środowisk aplikacji.

Dlaczego warto nas wybrać?

Sprzęt otwarty: swobodnie zmodyfikuj tablicę podstawową-bez barier licencyjnych.

Wsparcie techniczne: Wsparcie techniczne online, które pomogą przyspieszyć rozwój i pomoc dla integracji OEM/ODM.

Opłacalne: gotowe rozwiązanie do napięcia z szybszym czasem na rynku niż konkurenci.

Aplikacje: interaktywne kioski, odtwarzacze reklamowe, pudełka przesyłania strumieniowego na żywo, reklama wyświetlacza komercyjnego, transmisja na żywo

Parametry produktu:

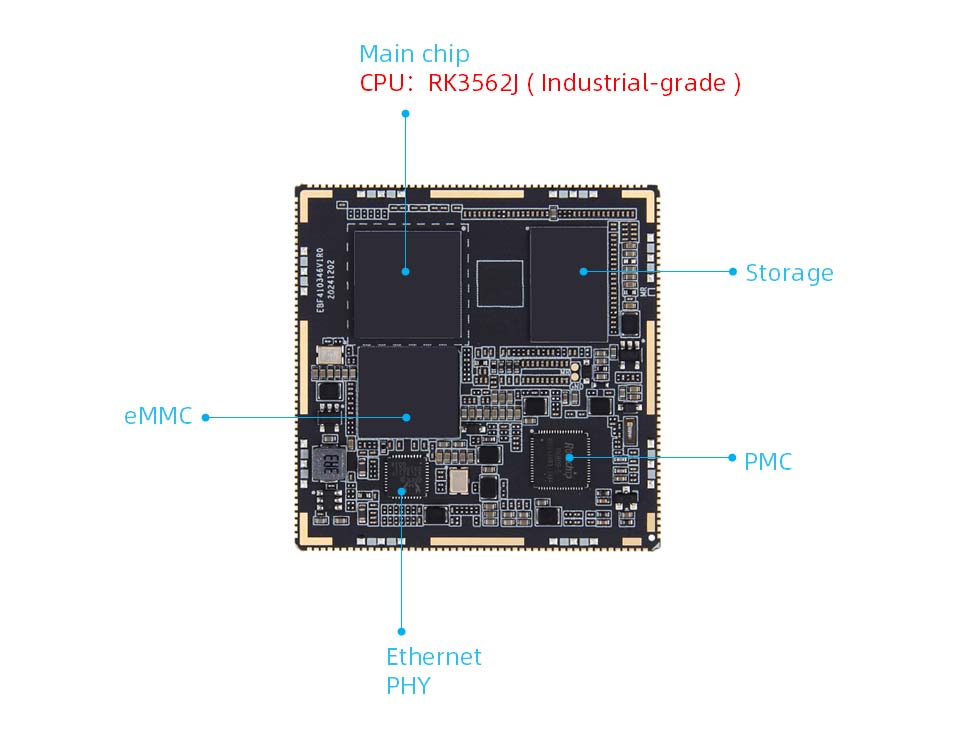

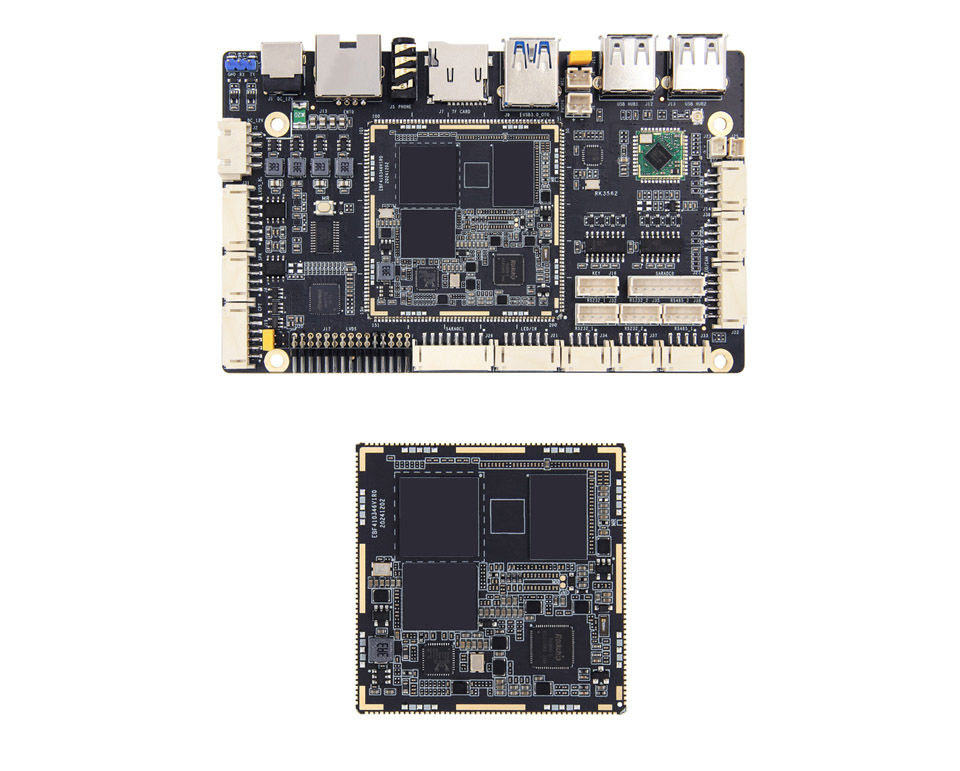

RK3562J Core Board Configuration

● Główny układ

Model: RK3562/RK3562J

CPU: czterordzeniowa kora-A53, do 2,0 GHz

GPU: MALI-G52

NPU: 1 TOPS Computing Power (industrial klasy RK3562J bez NPU)

● Pamięć: 1/2/4/8GB, LPDDR4/4X (dostosowywanie)

● Przechowywanie: 8/32/64/128 GB, EMMC (dostosowywanie)

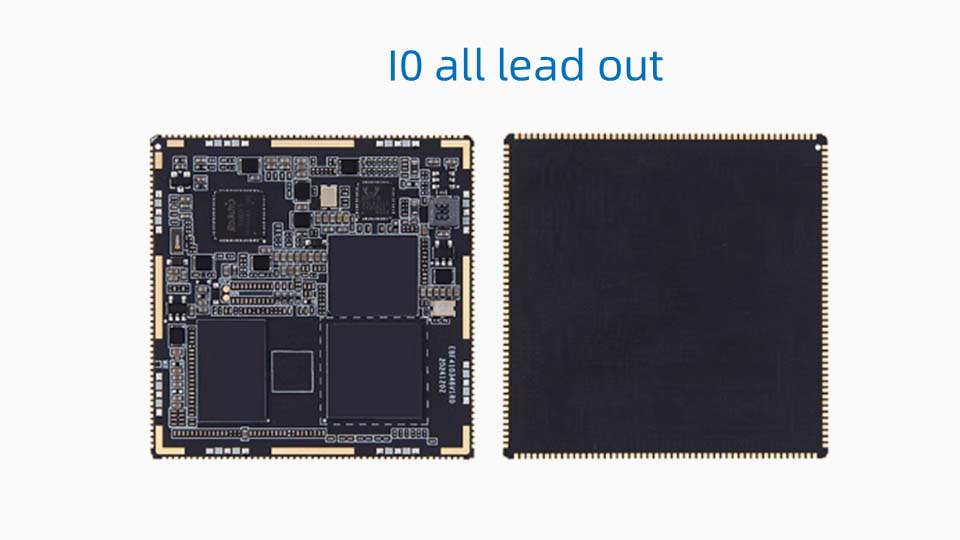

● Interfejs: interfejs otworu znaczków, 10 pełnych przewodów

● PCB: 8 warstw, Złota Czarna

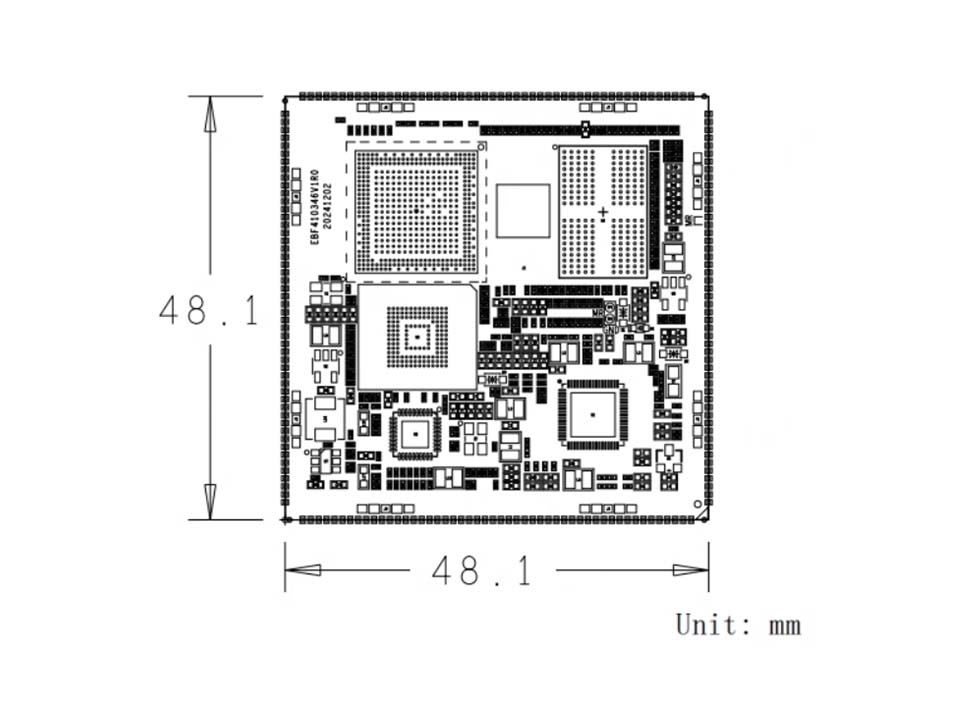

● Rozmiar: 48,1*48,1 mm

Sygnał

● IO: 86 PINS GPIO, w tym 1 zegar różnicowy, 3 szpilki i 1 szpilka sterująca

● Port sieciowy: 1 Gigabit Ethernet

● Port szeregowy: 10

● 12C: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● Host USB2.0: 1

● Kamera: MIPICS12lane*4

● SDMMC: 2

● SPK: 1

● Wyjście audio: 1

● MIC: 1

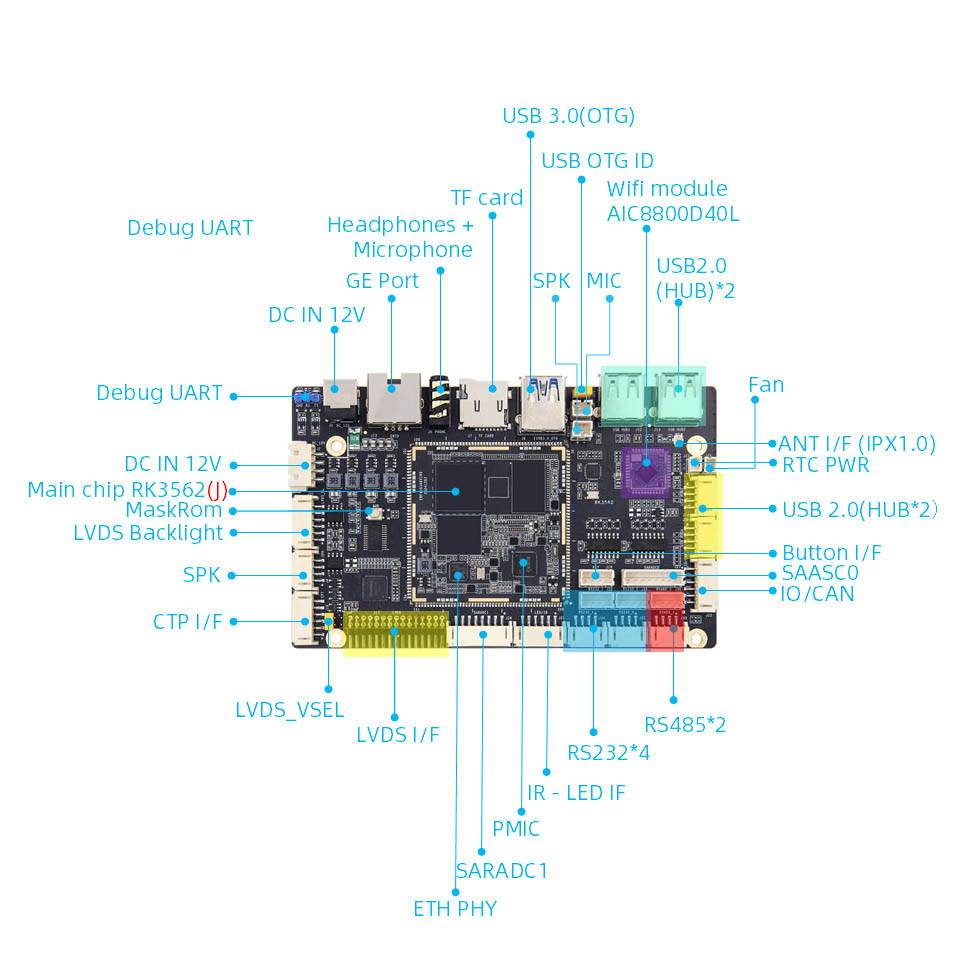

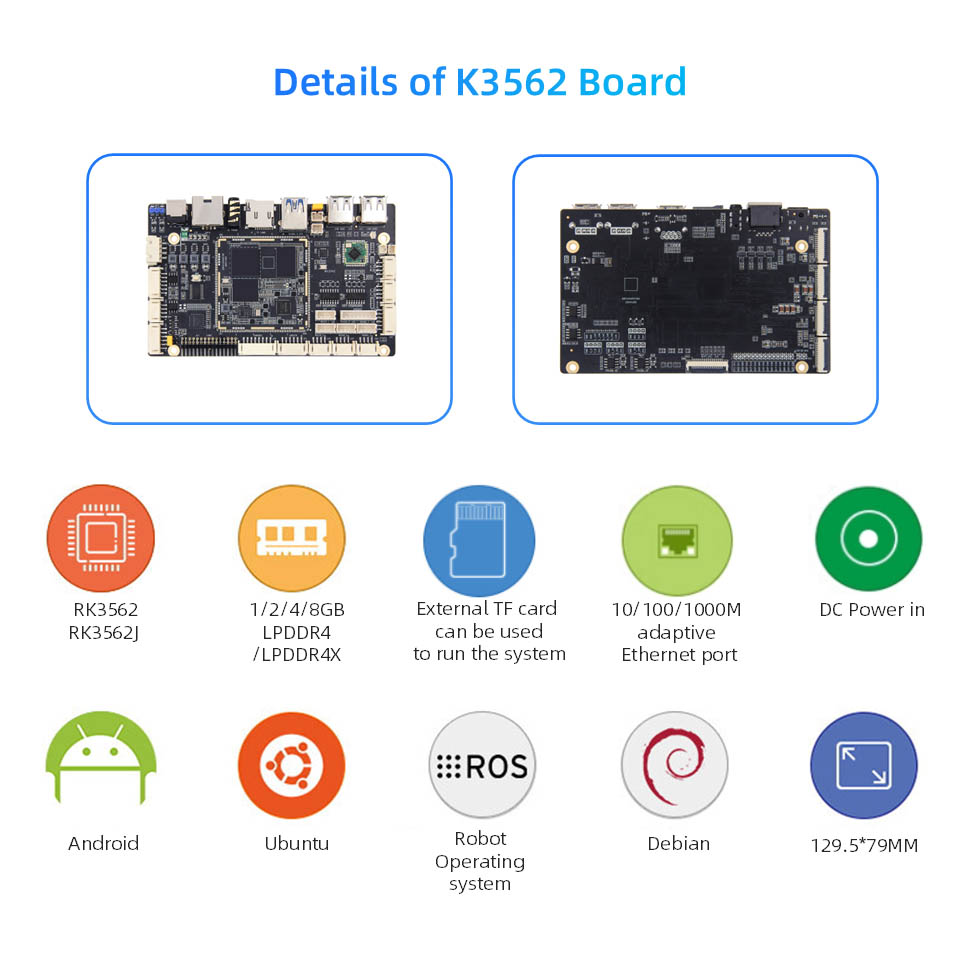

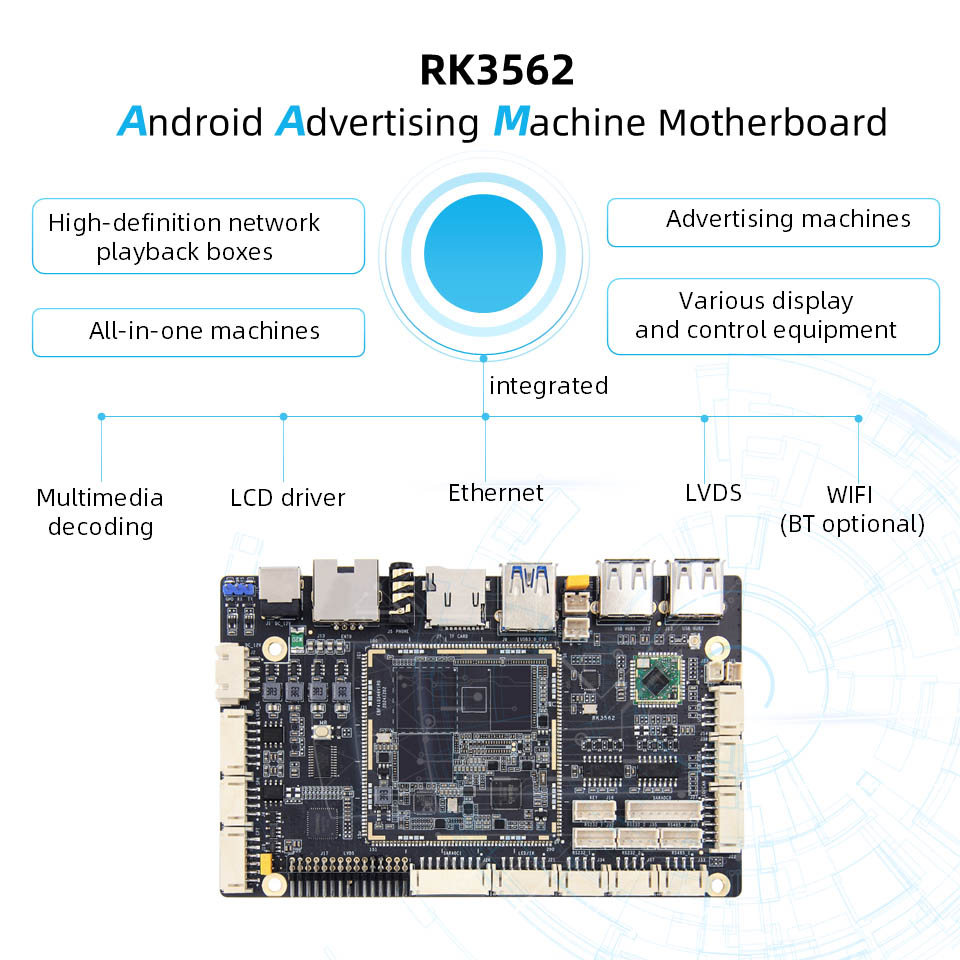

RK3562J Konfiguracja sprzętowa płyty głównej

● Główny układ:

Model: RK3562/RK3562JCPU: Czterordzeniowa Cortex-A53, Główna częstotliwość do 2,0 GHZGPU: MALI-G52NPU: 1 TOPS Computing Power (industrial klasy RK3562J bez NPU)

● Pamięć: 1/2/4/8GB, LPDDR4/4X (dostosowywanie)

● Przechowywanie: 8/32/64/128 GB, EMMC (dostosowywanie)

● Interfejs zasilania: DC 12V@2A DC

● Ethernet: Gigabit Network Port*1, obsługuje szybkość transmisji danych 10/100/1000 Mb/s

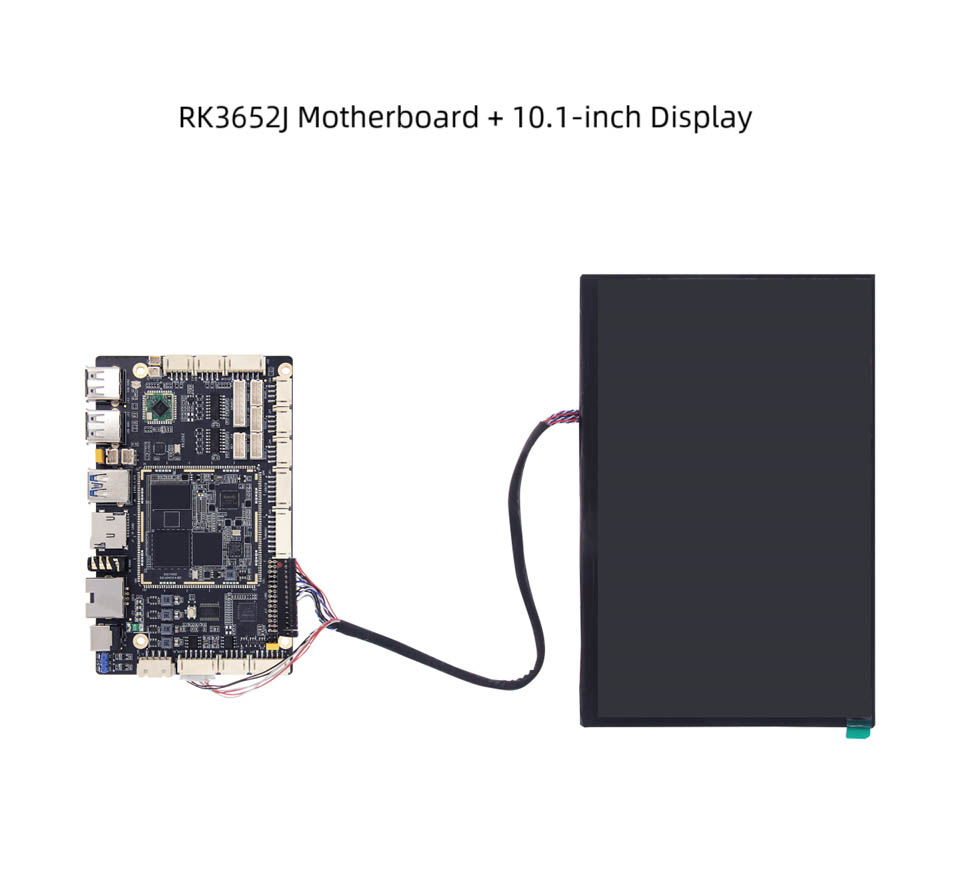

● LVDS: 2*15Pin Interfejs ekranu LVDS*1

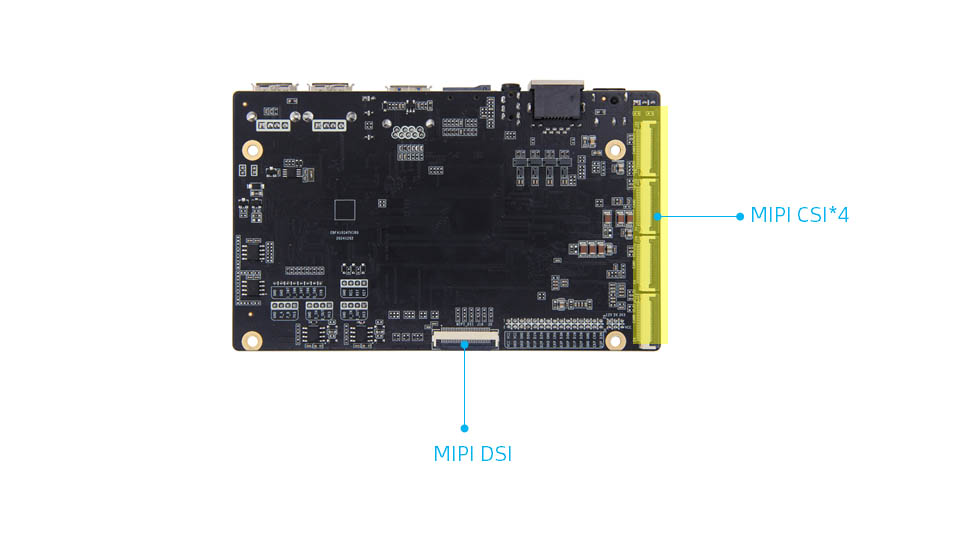

● Interfejs ekranowy MIPI-DSI: interfejs ekranu MIPI*1, MIPIDSI i LVDS są ponownie wykorzystywane, a domyślnie jest podłączenie do ekranu LVDS. Jeśli zdecydujesz się połączyć się z Mipidsi, musisz zmienić rezystor

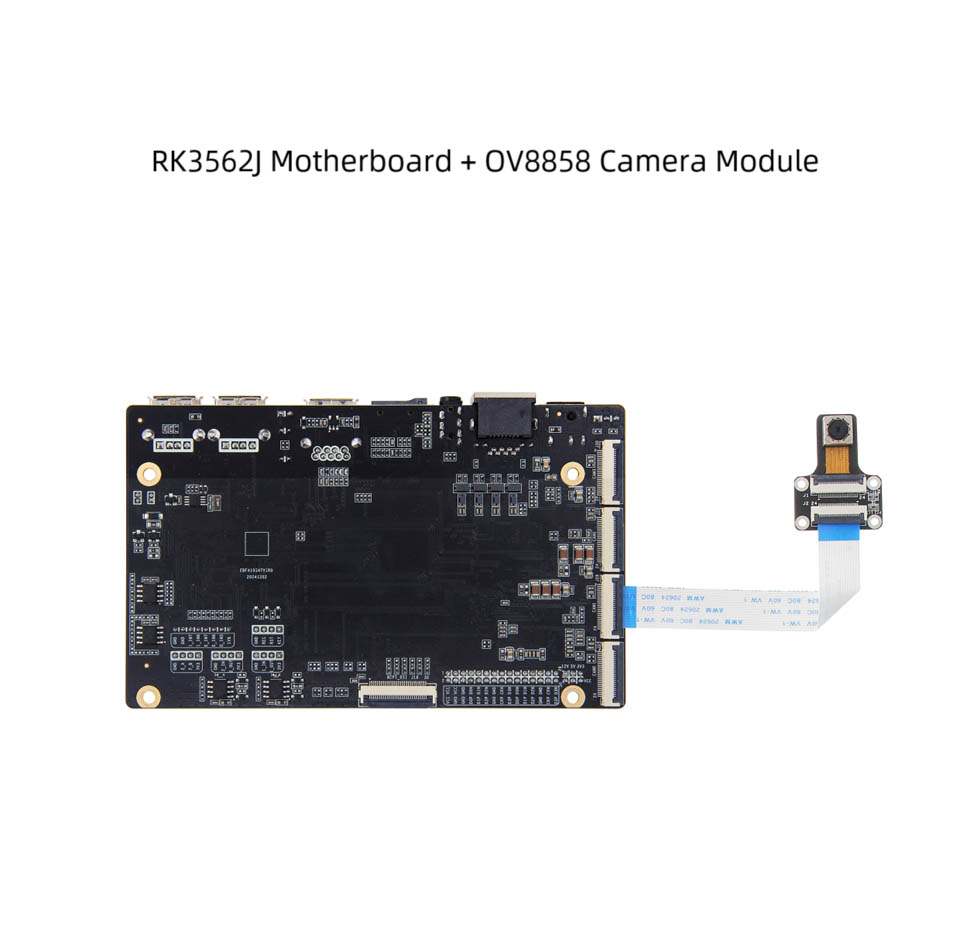

● Interfejs MIPI-CSI: interfejs kamery MIPI*4, można podłączyć do kamery IMX415/OV8858 Sklepu (domyślną kombinacją jest kamera OV8858)

● Ekran dotykowy pojemnościowy: Interfejs ekranu dotykowego LVDS*1

● Podświetlenie LCD: Interfejs podświetlenia LVD*1

● Interfejs zasilania ekranu: Interfejs wyboru napięcia LVDS*1

● USB2.0: interfejs piasty USB*4

● USB3.0: interfejs USB OTG*1, domyślnie jest tryb urządzenia, tryb można wybrać za pomocą czapki superkodowej

● Wi -Fi: Moduł Władzie WIFI6, Model: AIC8800D40L

● Uchwyt karty TF: Wsparcie karty Micro SD (TF), aby uruchomić system, do 512 GB
